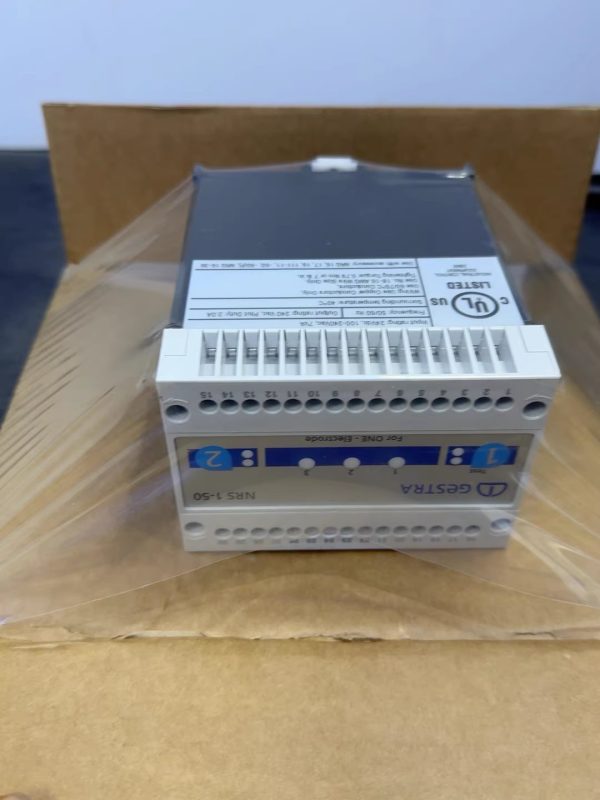

GESTRA GESTRA NRS 1-50 Interruptor de nivel de agua 392647

Interruptor de nivel de agua GESTRA NRS 1-50 Se trata de una válvula de alto rendimiento de GESTRA (parte del Grupo Spirax Sarco), una conocida marca alemana de válvulas.Limitador de nivel de la caldera de vaporEl NRG está diseñado para su uso en calderas industriales y sistemas de agua caliente. Se utiliza junto con la gama de electrodos NRG para garantizar una supervisión segura de los niveles de agua y evitar el riesgo de quemaduras en seco con niveles de agua bajos. Cumple las normas de seguridad SIL 3 (IEC 61508), es adecuado para una amplia gama de entornos de conductividad del agua de calderas y admite configuraciones de uno o dos electrodos. ComoVálvulas importadas originales de AlemaniaEl NRS 1-50 es conocido por su fiabilidad y durabilidad y se utiliza ampliamente en las industrias energética, química y marina.

Funciones y características del producto

• Protección contra el estiajeCuando el nivel del agua desciende por debajo del valor mínimo fijado por el electrodo, elInterruptor de nivel de agua GESTRA NRS 1-50 Se activará inmediatamente una alarma y tras un retardo (3 segundos estándar, 15 segundos para aplicaciones marinas) se abrirá el circuito de seguridad y se desconectará el sistema de calefacción para evitar daños en la caldera.
• Autocomprobación automática y detección de fallosFunción de autodiagnóstico integrada, supervisión en tiempo real del estado de los electrodos y de la conexión. Si se detecta un fallo (por ejemplo, rotura de cable o interferencias), el sistema entra en estado seguro y el indicador LED muestra una alarma (verde para normal, rojo para fallo).
• Salida multiseñal: Equipado con 2 contactos normalmente abiertos libres de tensión (6 A 250 V AC/30 V DC) y 2 salidas de señal de semiconductor (24 V DC, máx. 100 mA), que admiten alarmas externas e integración de enclavamiento.
• Ayuda a la supervisión del aclaradoUnidad lógica de conexión SRL 6-50: La unidad lógica de conexión SRL 6-50 se conecta a través de la entrada de espera y supervisa el proceso de lavado de los tubos de conexión (tiempo máximo de derivación 5 minutos) para garantizar mediciones precisas.
• alta seguridadDiseño de arquitectura 1oo2, nivel de integridad de seguridad SIL 3, 20 años de vida útil, SFF >90%. Cumple las normas TRD, EN 12952/EN 12953, y las certificaciones UL 60730, FM 7710.
• Configuración flexiblePermite ajustar el número de electrodos mediante un interruptor de código y admite el funcionamiento de emergencia con un solo electrodo (es necesario registrarlo y repararlo a tiempo).

Consulte la documentación oficial para obtener más detalles sobre las funciones:Ficha técnica de GESTRA NRS 1-50 (versión de un electrodo).

Parámetros de las especificaciones técnicas

• Tensión de alimentación: 24 V CC ±20% (0,3 A) u opcionalmente 100-240 V CA +10/-15% (47-63 Hz, 0,2 A).
• derroche de energía7 VA/W.
• sensibilidad de respuesta>0,5 ~ 10 ~ <10000 μS/cm (a 25°C de conductividad del agua).
• Cerramiento y protección: Policarbonato, IP40 (terminal IP20), peso aprox. 0,5 kg.
• tallas: 100 x 74 x 120 mm para facilitar el montaje en el carril del armario eléctrico (TH 35).
• Adaptación medioambientalTemperatura de funcionamiento -10°C ~ 55°C, humedad relativa hasta 95% (sin condensación), altitud hasta 2000 m sobre el nivel del mar.
• requisito de conexión: Cable multifilar apantallado (mín. 0,5 mm²), longitud máxima 100 m (sensibilidad 10 μS/cm) o 30 m (0,5 μS/cm).

Descargue las especificaciones detalladas:Ficha técnica de GESTRA NRS 1-50 (versión de dos electrodos).

Ámbitos de aplicación

Interruptor de nivel de agua GESTRA NRS 1-50 Muy utilizado enControl del nivel de la caldera de vaporprotección de equipos de agua caliente y sistemas marinos. EnMarcas alemanas de válvulasde los representantes a los que se aplica:

• Calderas de vapor (normas EN 12952/EN 12953).
• Plantas de agua caliente a presión.
• Calderas eléctricas de calefacción y sistemas redundantes de alta disponibilidad.
• Aplicaciones marinas (normas DNV/LR). No apto para uso en atmósferas potencialmente explosivas (los electrodos requieren barreras adicionales).

En escenarios industriales, garantiza un funcionamiento seguro de la caldera, reduce el riesgo de paradas y aumenta la eficiencia del sistema.

Guía de instalación y mantenimiento

• Pasos de la instalaciónFijación en el carril TH 35 y alimentación mediante una fuente de alimentación de seguridad. Al conectar los electrodos, utilice un cable apantallado y conéctelo a tierra al punto central del armario eléctrico (CEP). El circuito de seguridad externo requiere la adición de una función de enclavamiento (de conformidad con la norma EN 50156).
• Requisitos del tubo de conexión: Tubería de vapor ≥ 40 mm, tubería de agua ≥ 100 mm (instalación interna sin control de purga); los depósitos de nivel externos deben purgarse regularmente y equiparse con un dispositivo de drenaje.
• Nota de mantenimientoComprobación anual de los puntos de conmutación; utilice el botón de prueba para simular alarmas. Requiere un tiempo de descongelación de 24 horas tras el envío. Evite las interferencias de alta frecuencia (utilice una combinación RC y un anillo de ferrita).
• Consejos de seguridad: La instalación es realizada por profesionales; los bornes se excitan durante el funcionamiento y se manipulan después de la desconexión. Fusible externo: 0,5 A (medio retardo).

Descarga del manual de instalación:Guía de instalación de GESTRA NRS 1-50 (versión de dos electrodos).
