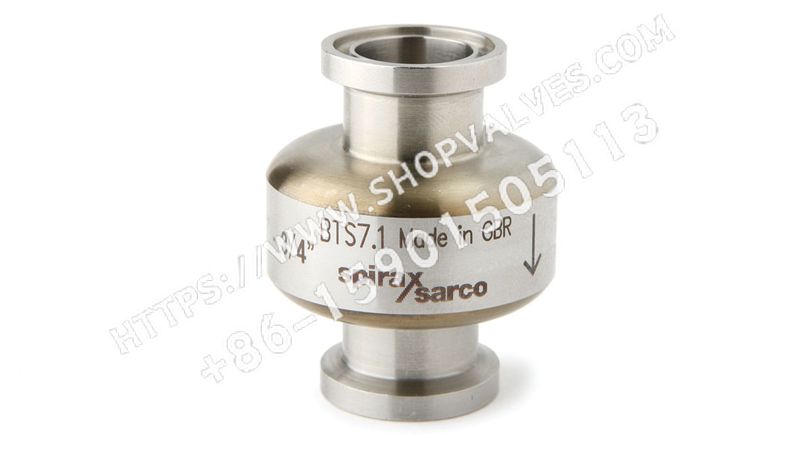

Spirax Sarco BTS7.1 Purgador de vapor limpio de acero inoxidable

El purgador de vapor limpio BTS7.1 de Spirax Sarco en acero inoxidable es un purgador termostático totalmente sellado para el atrapamiento de vapor limpio y se puede utilizar en esterilizadores, recipientes de proceso y sistemas CIP/SIP. El cuerpo está fabricado en acero inoxidable 316L y atrapa el agua a temperaturas cercanas a la de vapor saturado. La BTS7.1 está pulida internamente a 0,5 Ra y externamente a 0,75 Ra, y la trampa viene empaquetada individualmente con una cubierta protectora y sellada en una bolsa de plástico.

Otras opciones

• Orificio de descarga fijo para apertura en caso de avería.
• Norma: Este producto se ajusta a ASME BPE, cumple la Directiva Europea de Equipos a Presión 97/23/CE, y los materiales de todas las piezas en contacto con el medio cumplen los requisitos FDA/3-A.

certificados

Hay disponibles certificados EN1024 3.1 para el material del cuerpo de la válvula de este producto. Nota: Si necesita certificados, especifíquelo en el pedido.

Calibre y conexiones de tuberías

Conexiones de abrazadera sanitaria de ½", ¾".

Alcance del trabajo

• Presión de diseño del cuerpo de la válvula: PN7
• Presión PMA máxima admisible: 7 bar g @ 170°C
• Temperatura TMA máxima admisible: °C @ 7 bar g (no especificado en la documentación)
• Temperatura mínima admisible: °C (no especificada en la documentación)
• Presión máxima de servicio bajo vapor saturado de PMO: 7 bar g @ 170°C
• TMO temperatura máx. de funcionamiento: °C @ 7 bar g (no especificado en la documentación)
• Temperatura mínima de funcionamiento: °C (no especificada en la documentación)
• Presión máxima de prueba del agua fría: 10,5 bar g

cilindrada del motor

Los gráficos muestran la descarga de agua fría y la descarga de agua caliente a diferentes presiones diferenciales.

pesos

Información sobre seguridad, instalación y mantenimiento

Para obtener información detallada, consulte la Guía de instalación y mantenimiento (IM-P180-05) suministrada con el producto. Consejos de instalación: El BTS 7.1 está diseñado para ser instalado en tuberías verticales con el flujo dirigido hacia abajo para asegurar la descarga de condensado, no exponga el elemento termostático a vapor sobrecalentado ya que esto puede causar daños, y deben instalarse válvulas de cierre adecuadas antes y después del purgador para garantizar un mantenimiento y sustitución seguros.

Instrucciones de pedido

Ejemplo: 3/4" BTS 7.1 con autoventilación, presión nominal 7 barg.

repuestos

BTS 7.1 sin piezas de repuesto.
