Spirax Sarco FTGS14HC-14/FTGS14HC-10/FTGS14HC-4.5 Purgadores de Vapor Float® Rosca/Brida

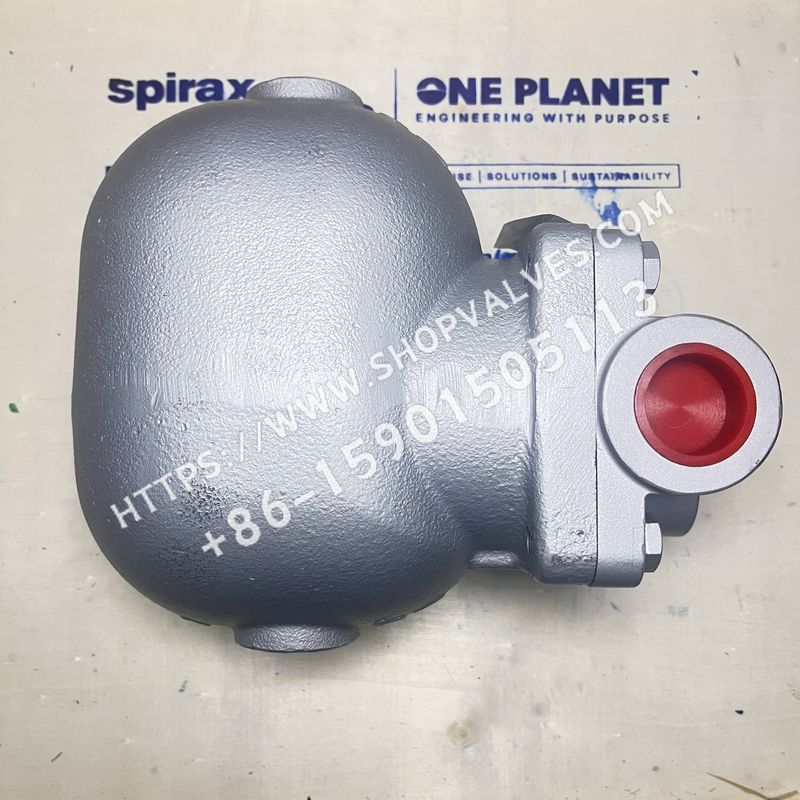

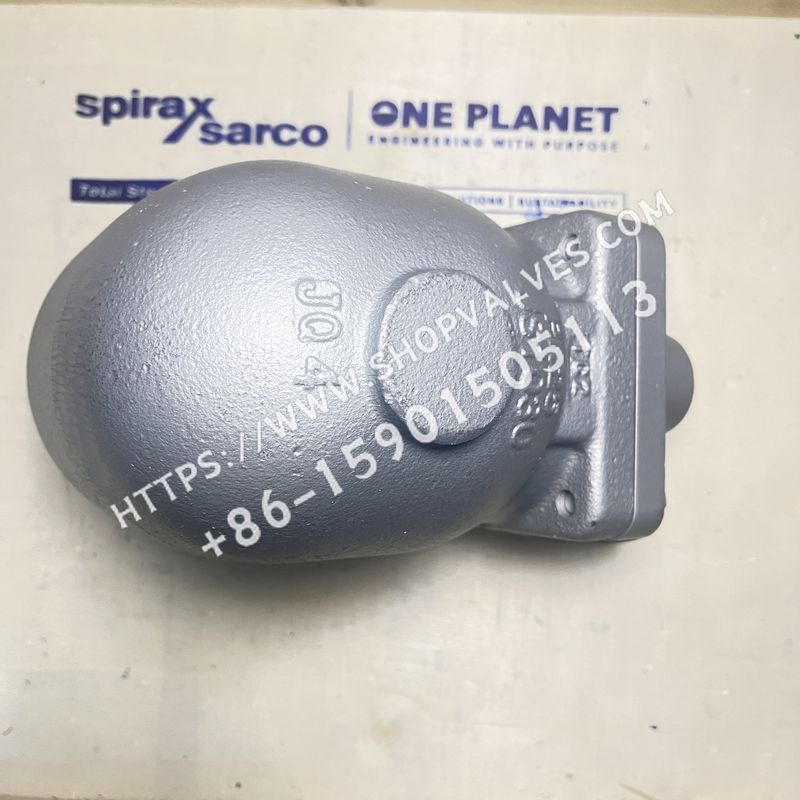

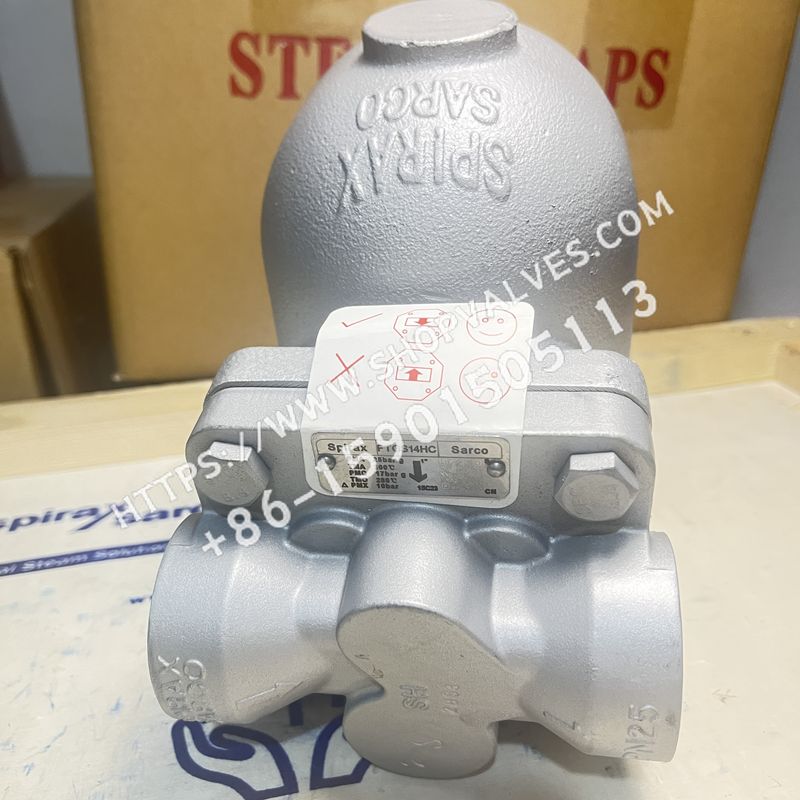

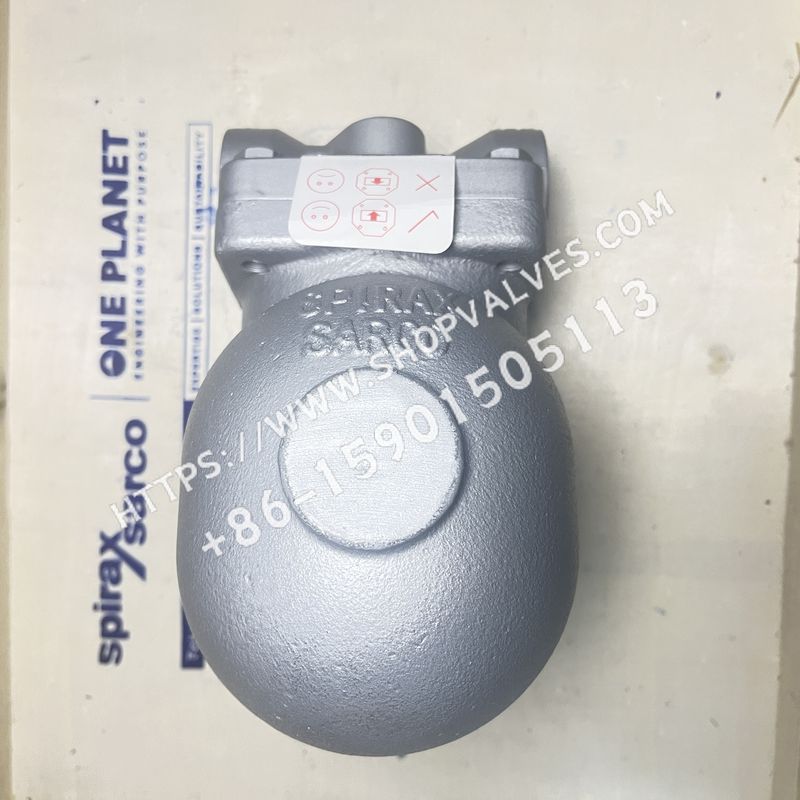

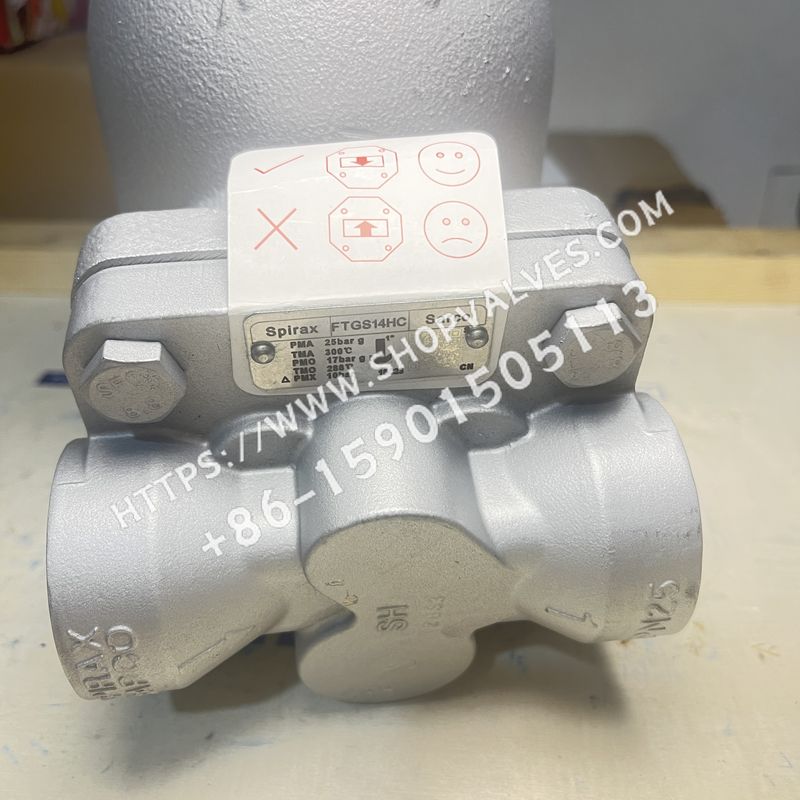

El FTGS14HC es un purgador de vapor de flotador Spirax Sarco (conexión roscada de 1") con cuerpo de acero inoxidable austenítico, válvula automática de purga de aire incorporada y bonete de hierro dúctil niquelado para una buena resistencia a la corrosión y mantenimiento en línea sin desmontaje de tuberías.

Modelos disponibles

• FTGS14HC(R-L): Conexión horizontal, sentido de flujo de derecha a izquierda
• FTGS14HC(I-D): Conexión horizontal, sentido de flujo de izquierda a derecha

llamar la atención sobre algo: Si es necesario un cambio de dirección in situ, consulte a Spiroshaq.

bolsa de fluido

Con la vejiga de líquido BP99/32, puede utilizarse para vapores sobrecalentados con un recalentamiento de 150°C@0 barg y 50°C@32 bar g.

seleccionable

• Además de un purgador de aire, este modelo cuenta con un dispositivo de Alivio de Bloqueo de Vapor (SLR) para evitar el bloqueo de vapor en el sistema, y se designa con la letra C. Para más información, póngase en contacto con Spiraxa.
• Se puede taladrar un orificio roscado de 3" BSP o NPT en la parte superior del capó para montar un tubo de contrapeso.
• Se puede taladrar un orificio roscado de 3/" BSP o NPT en la parte inferior del bonete para montar una válvula de purga.

Normas y certificados

• Este producto cumple la Directiva europea sobre equipos a presión 97/23/CE.
• Para este producto se dispone de informes de ensayo típicos del fabricante. Si necesita un certificado, especifíquelo en el pedido.

Calibre y conexiones de tuberías

Conexión roscada de 1" BSP o NPT.

Alcance del trabajo

evento deportivo	parámetros
Condiciones de diseño del cuerpo de la válvula PMA Presión máxima admisible	PN25 25 bar g @120
TMA Temperatura máxima admisible	300°C
Temperatura mínima admisible	-10°C
PMO para vapor saturado Presión máxima de trabajo	17 bar g
TMO Temperatura máxima de funcionamiento	288°CC@15barg
Temperatura mínima de trabajo	0°C
Presión diferencial máxima APMX	FTGS14HC - 4,5 4,5 bar FTGS14HC - 10 10 bar FTGS14HC - 14 14 bar
Presión máxima de diseño de la prueba hidráulica en frío	37,5barg

tenga en cuentaEl producto no debe utilizarse fuera del rango especificado, de lo contrario podrían dañarse las piezas internas.

material (del que está hecho algo)

número de serie	carácter radical	material (del que está hecho algo)	norma
1	cuerpo de la válvula	acero inoxidable austenítico	EN 10213 - 4 (1.4308) ASTM A351 CF8
2	Pernos del capó	-	BS 3692 Gr. 8.8
3	Junta del bonete	Grafito en escamas reforzado	-
4	capós	Fundición dúctil niquelada	DIN 1693 GGG 40
5	Asiento de la válvula principal	aceros inoxidables	BS 970 431 S29
6	Junta de la válvula principal	aceros inoxidables	BS 1449 304 S11
7	Tornillos del conjunto de la válvula principal	aceros inoxidables	BS 4183 18/8
8	Mecanismo de la varilla de flotación	aceros inoxidables	BS 1449 304 S16
9	Soporte	aceros inoxidables	BS 1449304 S16
10	Soporte pivotante	aceros inoxidables	BS 1449 304 S16
11	fulcro	aceros inoxidables	-
17	Conjunto de válvula de purga de aire	aceros inoxidables	-
18	Junta de la válvula de purga de aire	aceros inoxidables	BS 1449 304 S11
19	Dispositivo SLR	aceros inoxidables	BS 970 303 S21
20	Junta SLR	aceros inoxidables	BS 1449 304 S16
21	Sello SLR	plumbago	-

pesos

7.0kg

cilindrada del motor

La descarga indicada se basa en la descarga de condensado a la temperatura de saturación. Durante la fase de arranque, el condensado está frío y el purgador de aire termostático está abierto para proporcionar una descarga adicional de condensado. A continuación se muestra la descarga adicional de condensado de la válvula de aire de evacuación a diferentes diferenciales de presión:

∆P (bar)	0.5	1	2	3	4.5	7	10	14
1" (kg / h)	580	600	650	670	700	1000	1300	1600

Información sobre seguridad, instalación y mantenimiento

Para obtener información detallada, consulte la Guía de instalación y mantenimiento (M-P145-20) suministrada con el producto.
llamar la atención sobre algoEl FTGS14 debe instalarse en la misma dirección de flujo del fluido que la indicada por la flecha del cuerpo de la válvula, asegurando que el brazo del flotador esté colocado horizontalmente, así como que el flotador pueda subir y bajar libre y verticalmente.

tratar con

Este producto es reciclable y no causa problemas medioambientales si se elimina correctamente.

Cómo hacer un pedido

• Ejemplo 1: 1 juego de Spirax 1" FTGS14HC-4.5(L-R) Purgador de Vapor de Flotador con Conexión Roscada BSP con Purgador de Aire. Bonete perforado/" orificio superior de contrapeso y orificio inferior de venteo.
• Ejemplo 2: Para un dispositivo opcional de esclusa de vapor rota, las instrucciones de pedido son las siguientes: 1 juego de purgadores de vapor de boya Spirax 1" FTGS14HC-4.5C(L-R), conexión roscada BSP con purga de aire, con dispositivo de esclusa de vapor rota.

Modelos disponibles

número de modelo	SKU
1" FTGS14HC-4,5 R-L roscado BSP	1457190001
1" FTGS14HC-10 R-L roscado BSP	1457190002
1" FTGS14HC-14 R-L roscado BSP	1457190003
1" FTGS14HC-4,5 L-R roscado BSP	1457190007
1" FTGS14HC-10 L-R roscado BSP	1457190008
1" FTGS14HC-14 L-R roscado BSP	1457190009
FTGS14HC-4.5 R-L Brida	1457190101
FTGS14HC-10 R-L Con brida	1457190102
FTGS14HC-14 R-L Con brida	1457190103
FTGS14HC-4.5 Brida L-R	1457190104
FTGS14HC-10 Brida L-R	1457190105
FTGS14HC-14 Brida L-R	1457190106
