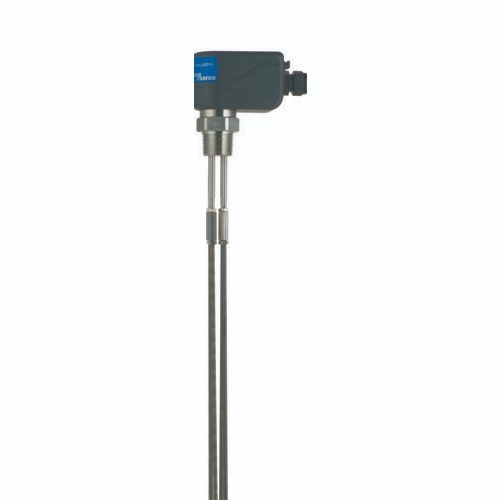

Spirax Sarco LP11-4 Sensor de nivel de líquido

El sensor de nivel LP11-4 de Spirax Sarco se utiliza junto con el controlador de nivel LCS1350 de Spirax Sarco para el control de nivel de encendido/apagado y la alarma de calderas de vapor, depósitos u otros recipientes.

La versión de 4 sondas del sensor es especialmente adecuada cuando se instala un indicador de nivel/alarma con "pantalla electrónica" de 3 lámparas. El cuerpo del sensor se conecta a tierra mediante una conexión roscada y la caldera o el depósito suelen formar el circuito de tierra. El sensor también puede utilizarse en depósitos de hormigón o plástico en los que una de las sondas se utiliza como terminal de tierra o se instala una varilla o placa de tierra independiente.

Las 4 sondas del LP11-4 pueden desmontarse y cortarse a la longitud necesaria antes de la instalación; tenga en cuenta que las sondas deben pedirse por separado. Cuando las sondas se sumergen en un líquido conductor, se forma un bucle de circuito y cuando el nivel cae por debajo de las sondas, la resistencia aumenta, dando una señal al controlador indicando que las sondas están fuera del nivel. Nota: Este sensor no puede instalarse en el exterior sin protección adicional.

Longitudes de sonda disponibles

Longitud de la sonda 1000 mm, longitud máxima 2095 mm cuando se conectan dos sondas

Límites de presión/temperatura

Parámetros técnicos

material (del que está hecho algo)

Información sobre seguridad, instalación y mantenimiento

• advertenciasSi este producto se expone a un calor excesivo, el plástico contenido en su material emitirá gases tóxicos.
• montajeEl LP11-4 está diseñado para instalarse en una brida o placa de cubierta atornillada BSP Rp1 (1" BSP cónico), el tamaño de la rosca debe especificarse en el momento de la instalación. Cuando se instale en calderas o en depósitos donde se produzcan fuertes perturbaciones, se recomienda utilizar un tubo de protección con un diámetro nominal mínimo de 80 mm. Si se instala en el exterior, debe protegerse de la intemperie.
• ligadura que indica lega(en música)El cableado del LP11-4 es sencillo y directo, los conectores están disponibles como piezas de repuesto y los terminales están marcados en distintos colores para facilitar su identificación. Cuando es necesario desmontar la conexión, puede hacerse simplemente abriendo la unidad de cableado sin retirar el prensaestopas.
• salvaguardar: Aunque el control del nivel de agua de la caldera debe comprobarse periódicamente, este producto no requiere ningún mantenimiento especial.

Descripción del producto

Cuerpo y sonda inductora de acero inoxidable austenítico, aislamiento de sonda de PFA, para calderas de hasta 32 bar g (239 °C)

Instrucciones de pedido

Ejemplo: 1 sonda Spessac LP11-4 (BSP), longitud de sonda 1000mm

Piezas de repuesto disponibles

• LP11-4 Empalmes de cable: incluye 6 empalmes planos y 2 redondos
• Kit de montaje de sonda LP11-4: Incluye 1 conector de sonda, 1 tornillo de bloqueo hembra y 2 estatores de cabeza de tornillo.

Peso (aproximado)
