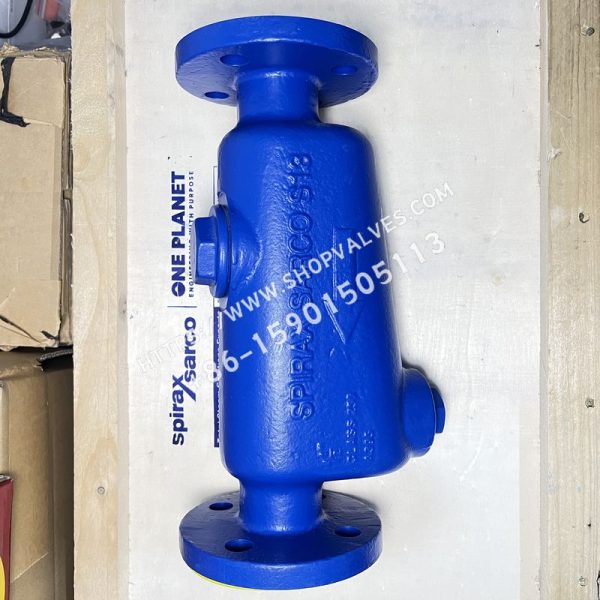

Spirax Sarco S13 Separador de fundición dúctil (conexión de brida)

El separador de fundición dúctil Spirax Sarco S13 (con bridas) es un separador de tipo deflector para separar gotas de líquido en sistemas de vapor, aire comprimido o gas y está equipado con una camisa adiabática para mejorar su rendimiento.

norma

Este producto cumple la Directiva europea sobre equipos a presión 97/23/CE.

certificados

El producto puede suministrarse con un "informe de ensayo".

Calibre y conexiones de tuberías

DN40, 50, 65, 80, 100, 125, 150 y 200. Conexión de brida EN1092 PN16 y PN25 con conexión roscada para desagües BSP; conexión de brida JIS/KS10K con conexión roscada para desagües BSP; conexión de brida JIS/KS20K con conexión roscada para desagües BSP (sólo DN40 - DN65 y DN200).

condición restrictiva

Diseño del cuerpo de la válvula		PN25
Presión máxima admisible de PMA		25 bar g (2) 100^{\circ }C
TMA Temperatura máxima admisible		350^{\circ }C @ 14bar g
Temperatura mínima admisible		-10^{\circ }C
Presión máxima de servicio PMO	JIS/KS 10K	12,3 bar g
	PN16	13,7 bar g
TMO Temperatura máxima de funcionamiento		21,3 bar g 350^{\circ }C 14bar $g$
Temperatura mínima de funcionamiento Nota: Para temperaturas de funcionamiento inferiores, consulte a Spirax Sarco.		-10^{\circ }C
Presión máxima de diseño de la prueba hidráulica en frío	JIS/KS 10K	20,4 bar g
	PN16	24 bar g
	PN25 y JIS/KS20K	37.5 bar g

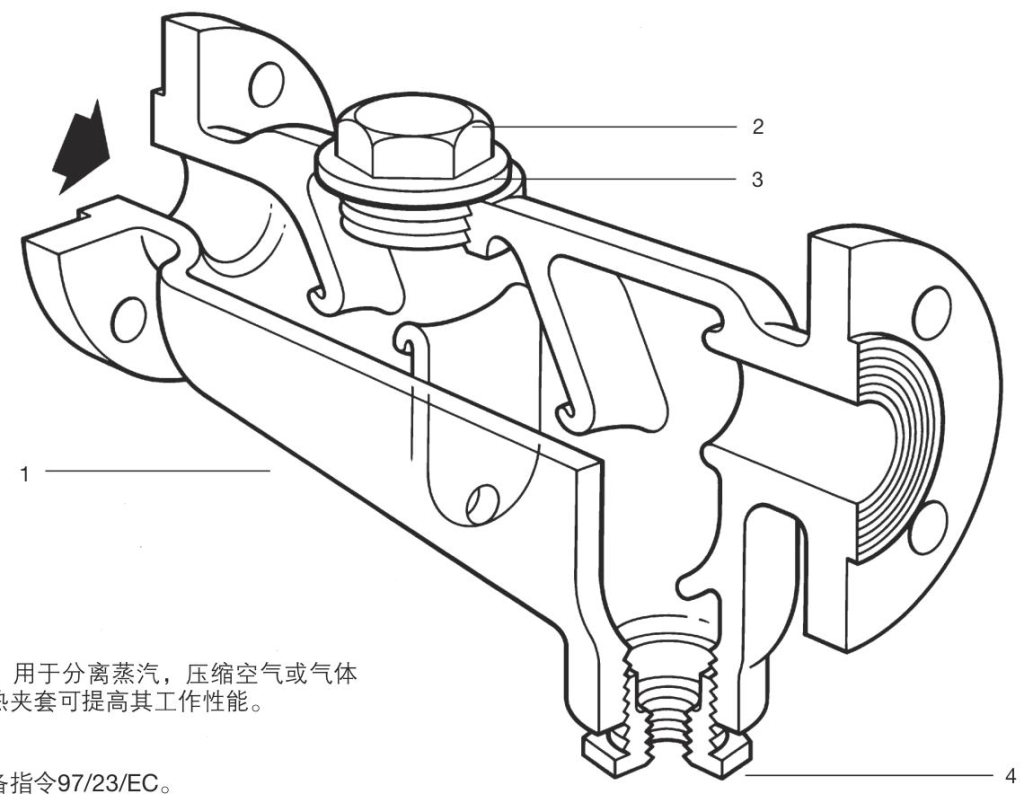

material (del que está hecho algo)

número de serie	carácter radical	material (del que está hecho algo)
1	cuerpo de la válvula	Fundición dúctil DIN 1693 GGG40 ASTM A395
2	tornillo de cierre	Acero al carbono 1.0460 (C22.8)
3	juntas	Grafito en escamas reforzado
4	Manguito de reducción de drenaje	Acero al carbono forjado ASTM A105

Alcance del trabajo

Existen zonas no disponibles para este producto, correspondientes a diferentes tipos de brida, A - A brida JIS 10K, B - B brida EN1092 PN16, B - C - D brida EN1092 PN25 y JIS 20K correspondientes a limitaciones específicas en rangos de temperatura y presión.

Peso y volumen (aproximados)

calibre	pesos	capacidad
DN40	14 kg	1,6 litros
DN50	25 kg	3,2 litros
DN65	28 kg	4,6 litros
DN80	36 kg	6,5 litros
DN100	60 kg	13,5 litros
DN125	128 kg	38,5 litros
DN150	130 kg	42,5 litros
DN200	190 kg	68,0 litros

Par de apriete recomendado

Calibre de los componentes	Especificación de los pernos	Par de apriete (N-m)
DN40 46 A/F	M56	150 - 165
DN50 46 A/F	M56	150 - 165
DN65 46 A/F	M56	150 - 165
DN80 60 A/F	M72	190 - 210
DN100 60 A/F	M72	190 - 210
DN125 60 A/F	M72	190 - 210
DN150 60 A/F	M72	190 - 210
DN200 60 A/F	M72	190 - 210

Instalación y mantenimiento

Consulte la Guía de instalación y mantenimiento (IMP023 - 55) suministrada con el producto para obtener información detallada. Instalar en tuberías horizontales con el orificio de descarga apuntando directamente hacia abajo. Nota: Para garantizar una descarga rápida del líquido separado, debe conectarse un sifón adecuado al puerto de descarga.

ocuparse de

Este producto es reciclable y no daña el medio ambiente si se elimina correctamente.

Instrucciones de pedido

Ejemplo: 1 - Separador Spiessak DN50 S13, fundición dúctil, embridado EN 1092 PN16.

Modelos disponibles

número de modelo	SKU
DN40 S13 PN25	10231662
DN50 S13 PN25	10231762
DN65 S13 PN25	10231862
DN80 S13 PN25	10231962
DN100 S13 PN25	10231162
S13 DN65 PN16	10231861
S13 DN80 PN16	10231961
S13 DN100 PN16	10231161
