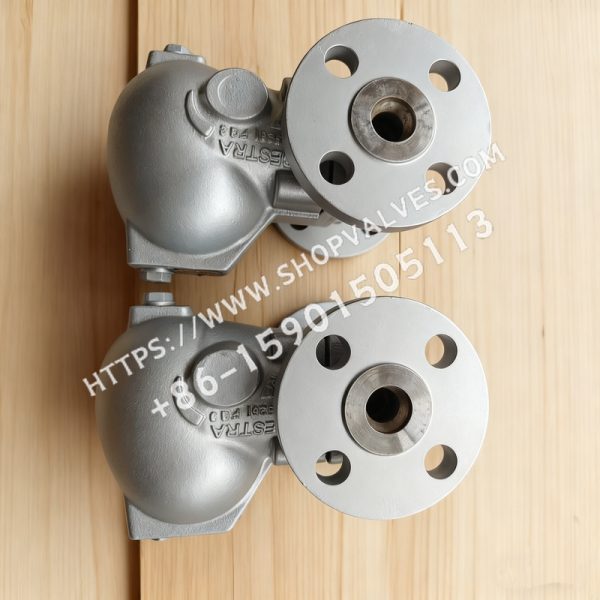

GESTRA UNA 45 hl 球浮式蒸汽疏水阀

GESTRA UNA 45 hl 球浮式蒸汽疏水阀是GESTRA品牌（Spirax Sarco集团旗下）的一款高性能阀门产品，专为蒸汽系统、压缩空气和气体混合物中的冷凝水排放设计。该阀门采用先进的低摩擦滚动球密封技术，确保最大程度的密封性和耐用性，适用于大流量冷凝水排放场景，而不受背压影响。作为UNA 45系列的水平左向流动变体（hl表示horizontal left），它广泛应用于工业蒸汽系统、化工和能源领域，提供可靠的自动排水功能，避免蒸汽损失和冷凝水积聚。

产品特点

• 卓越密封性能：配备滚动球密封单元和球浮控制，确保紧密关闭，防止蒸汽泄漏，提高系统效率。
• 耐腐蚀与抗污垢：材质选择注重耐化学腐蚀，适用于多种流体环境，减少维护需求。
• 自动通风功能：DUPLEX控制单元集成GESTRA 5N2膜片调节器胶囊，实现温度依赖自动通风，适用于饱和蒸汽系统（超热蒸汽不超过5 K）。
• 灵活配置：支持SIMPLEX（手动通风）、SIMPLEX-P（Perbunan滚动球，用于DN 15-25）和内部旁路选项，适用于冷凝水、蒸馏物或旋转缸排水。
• 可选配件：包括手动提升杆、手动通风阀、内部过滤器、视镜盖、电极安装盖和智能就绪功能，提升操作便利性。
• 通用适用性：不受背压影响，适用于Group 2流体（欧盟压力设备指令），无固有点火源（ATEX兼容），确保安全使用。

技术规格

• 压力等级：PN 40 / Class 300，最大差压（ΔPMX）根据孔径（AO 2-32）为2-32 bar（29-465 psi）。
• 公称尺寸：DN 15、20、25、40、50、65（NPS ½"-2½"），支持多种连接方式，包括法兰、螺纹、承插焊和对焊。
• 温度范围：最高350°C（取决于压力和控制单元），DUPLEX适用于饱和蒸汽+5 K，SIMPLEX-P最高40°C。
• 容量性能：热冷凝水最大容量高达10,000+ kg/h（取决于差压和尺寸），冷水容量为热容量的1-1.53倍。详细容量图表见官方数据表。
• 尺寸与重量示例（标准盖，法兰PN 40）：


  公称尺寸 (DN)	长度 L (mm)	宽度 W (mm)	高度 H (mm)	重量 (kg)
  15	150	171	150	6.8
  20	160	213	258	9.7
  25	230	186	258	8.5
  40	230	213	258	11.0
  50	230	213	258	12.0
  65	290	263	290	28.0
  （视镜盖增加宽度至333 mm，重量增加1-2 kg）。

材质详情

• 阀体：1.0460 (EN) / SA105 (ASME/ASTM)，提供优异的强度和耐压性。
• 盖子及配件：5.3103 (EN) / A395 (ASME/ASTM)，耐腐蚀设计。
• 垫片：石墨/CrNi，确保密封可靠。
• 膜片胶囊：Hastelloy/不锈钢，适用于高温环境。
• 其他部件：不锈钢，确保长期耐用。所有材质符合EN和ASME/ASTM标准，适用于腐蚀性流体（避免超限化学影响）。

应用场景

GESTRA UNA 45 hl 蒸汽疏水阀理想用于工业蒸汽系统优化、化工冷凝水排放、能源设备排水和压缩空气系统。它确保无蒸汽损失的冷凝水排放，适用于大流量需求，如饱和蒸汽管道、旋转缸或蒸馏设备。安装简单，支持水平或垂直位置调整，适用于潜在爆炸氛围（需防静电）。在蒸汽系统阀门选择中，它是高效、可靠的解决方案，帮助降低能耗和维护成本。

安装与维护指南

• 安装：水平管道安装，确保流动箭头匹配方向（hl为左向），名称牌向上。使用扭矩扳手紧固（盖子螺钉35-140 Nm）。提供维护空间（S=150-240 mm）。
• 维护：定期清洁内部（用水或合适清洁剂），更换垫片和控制单元。使用VAPOPHONE®或TRAPTEST®检查功能。故障排除：如泄漏，检查污垢或损坏部件。
