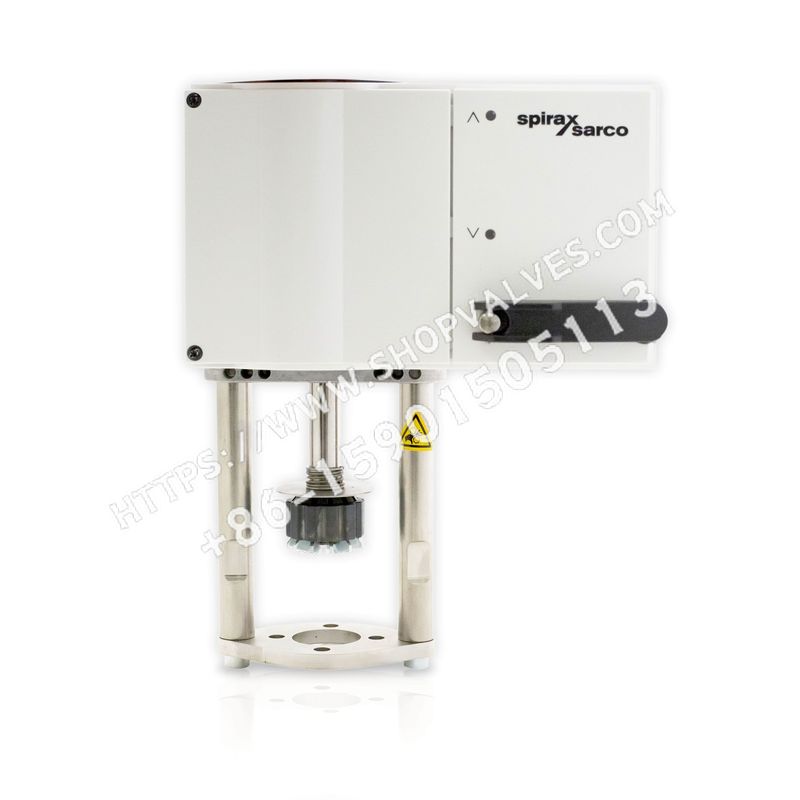

斯派莎克 AEL3 电动执行器

斯派莎克 Spirax Sarco AEL3是一个步进电机控制的电动执行器，带免维护的齿轮箱，可用于DN15-DN50 Spira-trol系列两通阀和DN15-DN50 QL系列三通阀。执行器标准提供24VAC/DC，可根据需要增加230VAC或100-110VAC电源模块，标准可接受VMD(阀马达驱动)、4-20mA或者0-10Vdc控制信号（仅24VAC/DC供电的执行器可通过增加信号模块接受2-10Vdc的控制信号），可选择弹簧伸张、弹簧回缩、不带弹簧的选项。

部件材质

序号	部件	材质
1	外壳	聚碳酸酯
2	轭	不锈钢
3	安装法兰	不锈钢
4	适配器	不锈钢

技术参数

项目	参数
供电电压	24VAC/DC（230VAC、100-110VAC电源模块可选）(±15%)
电源频率	50Hz/60Hz/连续
最大功耗	12W（24VAC/DC）；28VA（230VAC和100-110VAC）
行程（最大）	20mm
执行器速度	0.5mm/s（出厂预设），0.25或0.16mm/s（可选择设置）
封装等级	IP66（EN60529）
执行器推力（最大）	2KN
环境温度	-10°C to +55°C，<95%湿度
贮存温度	-20°C~+70°C
海拔	≤2000m
阀门控制信号	VMD、4-20mA、0-10Vdc、2-10Vdc（仅24VAC/DC供电时可通过增加信号模块实现）
阀门反馈信号	0-10Vdc 负载>2500欧姆
状态指示	2个LED灯指示状态和报警
弹簧复位次数	>40000次

认证

IP66(EN60529)、III级防护等级(IEC 60730)、EMC指令:2014/30/EU、EN 61000-6-1、EN 61000-6-2、EN 61000-6-4、LV指令:2014/35/EU、EN 60730-1、EN 60730-2-14、过电压类别:III、污染等级:III
（带*的不适用于辅助限位开关、信号模块及230VAC/100-110VAC电源模块）

重量

型号	重量（近似）kg
AEL3E/AEL3R	5.7
AEL3X	4.2
180°C高温组件	0.4
240°C高温组件	0.7

可供选项

• 高温组件：介质温度130℃~180℃、180℃~240℃
• 辅助限位开关
• 电源模块：230VAC或100-110VAC
• 信号模块：2-10Vdc控制信号（仅供24VAC/DC执行器）

产品命名规则

项目	命名规则
产品类型	AEL3：电动执行器
动作类型	L：线性
系列	3
故障模式	E：弹簧伸张；R：弹簧回缩；X：无弹簧
电源	24Vac/dc、230Vac、100-110Vac

订购示例

1套AEL3E 24Vac/dc电动执行器+1套AEL3高温组件(<180℃)

安全信息

详细信息请见产品安装和维修指南。
