Spirax Sarco 斯派莎克 AEL71111PXA/AEL72211PXA/AEL73211PXA/AEL74211PXA AEL7系列电动执行器

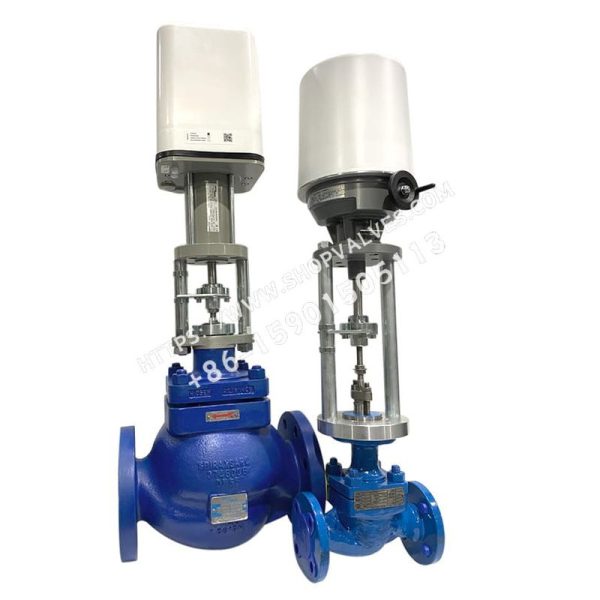

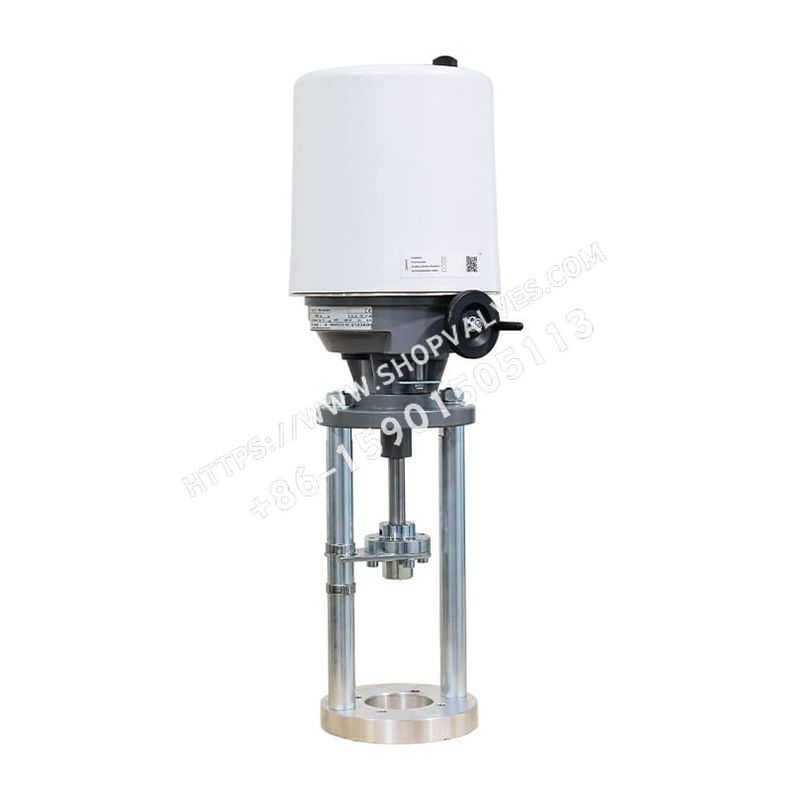

斯派莎克Spirax Sarco AEL7系列电动执行器是一款经济高效的电动执行器，具备线性输出，适用于斯派莎克Spira - Trol两通阀和QL三通阀，同时也适用于Hiter 85系列和1000系列控制阀。供货时，执行器通常已安装在控制阀上。当执行器单独提供时，需确保选择的执行器具有足够的推力以便在预期的压差内关闭二通或三通控制阀。

可供型号

该系列有4种电源型号：230Vac、115Vac、24Vac和24 Vdc。可接受VMD控制信号，或(0)4 - 20mA或(0)2 - 10Vdc控制信号。还可提供辅助限位开关和防冷凝加热器。配以合适的阀门适配器和安装法兰，可用于以下阀门：

阀门类型	口径范围	适用控制阀系列
两通阀	DN15 - DN300	Spira - trol™ L、K和J系列控制阀、Hiter85和1000系列
三通阀	DN15 - DN300	QL系列控制阀

警告

AEL7系列执行器的安装需要连接电源，安装人员需要具备电路和系统以及固有危险方面的专业知识，还需要了解线性执行器的工作原理。只有具有资质的人员才能在这些条件下操作执行器。

标准和认证

本设备通过认证，符合以下标准：

认证类别	标准
电气安全	2014/35/EU(低电压指令)
运行安全	EN 60204 - 1:2018(机械指令)、EN14597(仅限AEL7T；加热系统的温度控制装置和温度限制器)
运行要求	EN15714 - 2(工业阀门用电动执行器–基本要求)、符合DIN EN ISO 22153的C类调节执行器
安装要求	EN 61000 - 6 - 4:2007/A1:2011(电磁兼容性)、EN 60529:92 + A1:00 + A2:13(进入防护)
材料要求	REACH和英国REACH

认证选项：L和K系列DN15 - 100与AEL7T带弹簧型装配好，可以提供阀体和执行器整套阀的EN14597认证，在下单时必须备注说明。EN14597认证仅适用于阀座选项为T - 431不锈钢，内件为标准型的DN15 - 100阀门。所有其他尺寸、阀内件和阀座选项类型均不在本安全标准的范围内。

AEL7技术规格

执行器型号	推力(KN)	满负荷速度 (mm/s) @ 24 Vac – 240 Vac (50/60Hz)	满负荷速度 mm/s @ 24 Vdc	设定行程(mm)	最大行程(mm)	电机制动器	环境温度	介质温度	防护等级	壳体材料	手动控制装置	导线管入口	电气连接	适配器	AEL7执行器选项
		低	中	高	低	中	高
AEL71	1.2	0.2			0.5			20			-20 °C … +60 °C	-20 °C … +300 °C(在加长阀盖下为425 °C6)	IP54	热塑性塑料 钢	曲柄摇手
AEL71T	0.9	0.29						30	35	仅限Vac版本	-20 °C … +60 °C	-20 °C … +300 °C(在加长阀盖下为425 °C6)	IP54	热塑性塑料 钢	曲柄摇手
AEL72	2.0	0.4		1.7		0.8	1.7		40	仅限Vac版本	-20 °C … +60 °C	-20 °C … +300 °C(在加长阀盖下为425 °C6)	IP65	热塑性塑料 钢	曲柄摇手
AEL72T	2.1	0.29							35	仅限Vac版本	-20 °C … +60 °C	-20 °C … +300 °C(在加长阀盖下为425 °C6)	IP54	热塑性塑料 钢	曲柄摇手
AEL73	4.0	0.4	0.8			0.8			40	仅限Vac版本	-20 °C … +60 °C	-20 °C … +300 °C(在加长阀盖下为425 °C6)	IP54	热塑性塑料 钢	曲柄摇手
AEL74	6.0	0.6				0.8			50	仅限Vac版本	-20 °C … +60 °C	-20 °C … +300 °C(在加长阀盖下为425 °C6)	IP65	热塑性塑料 钢	曲柄摇手
AEL75	8.0	0.7	1.4		0.7	1.4			60	仅限Vac版本	-20 °C … +60 °C	-20 °C … +300 °C(在加长阀盖下为425 °C6)	IP65	热塑性塑料 钢	曲柄摇手
AEL76	12.0	0.4			0.4					仅限Vac版本	-20 °C … +60 °C	-20 °C … +300 °C(在加长阀盖下为425 °C6)	IP65	热塑性塑料 钢	曲柄摇手
AEL77	15.0	0.4			0.4					仅限Vac版本	-20 °C … +60 °C	-20 °C … +300 °C(在加长阀盖下为425 °C6)	IP65	热塑性塑料 钢	曲柄摇手
AEL78	20.0		0.8			1		70	100	仅限Vac版本	-20 °C … +60 °C	-20 °C … +300 °C(在加长阀盖下为425 °C6)	IP65	热塑性塑料 钢	曲柄摇手

注：1. 24 Vdc版本不可用。2. 需带定位板。3. 供应的执行器具有此设定值的行程，执行器行程可调整至最大行程，参见IM - P713 - 01。4. 标配，其他选项付费提供，有关配置要求，请参阅安装表。5. 仅限工厂安装(不可现场改装)。6. 阀盖不得保温。

材质

序号	简介	材质	表面处理
1	罩子	聚碳酸酯(1 - 6 kN)、碳钢(8 kN +)	无、喷漆
2	外壳	机加工铝、铸铝	无、喷漆
3	罩子螺母1	聚碳酸酯(1 - 6 kN)、碳钢(8 kN +)	无、电镀锌
4	手轮2	聚碳酸酯(8 kN +)	无
5	手动/自动切换杆	碳钢	喷漆
6	执行器主轴	碳钢	无
7	行程指示器	碳钢	无
8	防旋转板和指示器	碳钢	无
9	执行器支柱	碳钢	电镀锌
10	支柱螺母	碳钢	无
11	执行器适配器	碳钢	无
12	防护罩(仅限1.2 kN型号)	EPDM	无

注：1. 对于1 - 6 kN执行器，内O形密封圈代替垫圈。2. 1 - 4 kN执行器使用一个手动曲柄。

阀门适配器和安装法兰选择

• Spira - trol™ K & L

• 执行器	推力	DN15 - 50	DN65 - 100	DN125 - 300
  		法兰	螺纹	适配器
  AEL71	1.2 kN	EL5970		内置
  AEL71T	0.9 kN	M8	AEL7XM81	EL5971
  AEL72	2.0 kN
  AEL72T	2.1 kN
  AEL73	4.0 kN
  AEL74	6.0 kN
  AEL75	8.0 kN
  AEL76	12.0 kN
  AEL77	15.0 kN
  AEL78	20.0 kN

注：1. 包括在AEL71至AEL75的标准供货范围内。2. 适配器必须单独订购。

• Spira - trol™ J

• 执行器	推力	DN15 - 50	DN65 - 100	DN125 - 300
  		法兰	螺纹	适配器
  AEL71	1.2 kN	EL5971J	M8	AEL7XJ011
  AEL71T	0.9 kN	EL5972J	M12	AEL7XJ02<
