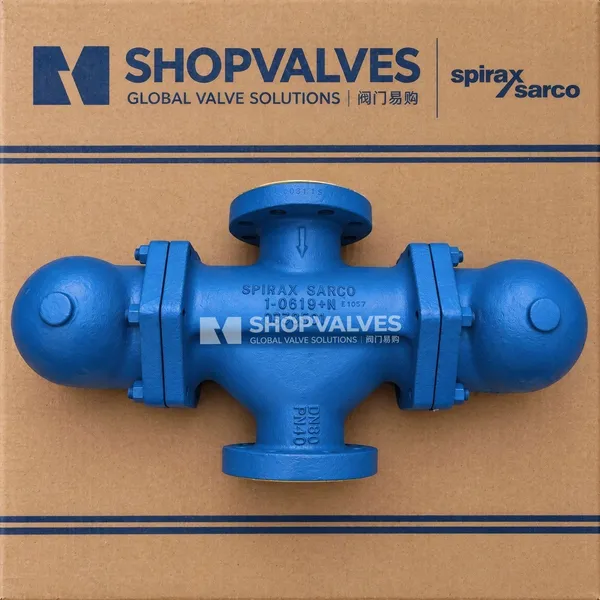

斯派莎克 Spirax Sarco FT43-10 铸铁材质浮球式蒸汽疏水阀 DN80/DN100

描述

斯派莎克 Spirax Sarco FT43铸铁材质浮球式蒸汽疏水阀（DN80和DN100），内置自动排空气阀装置，仅提供水平安装，法兰连接。根据需要可在阀盖上钻3/8" BSP或NPT螺纹孔，用于安装排放阀。

标准与证书

本产品符合欧洲压力设备指令97/23/EC，需要时可带CE标志。可提供EN 10204 2.2证书，如需提供证书，请在订购时注明。

限制条件

阀体设计条件	PN16
PMA最大允许压力	16 bar g
TMA最大允许温度	220°C
PMO最大工作压力	13 bar g
TMO最大工作温度	220°C
设计最大冷态水压试验压力	24 bar g

口径和管道连接

DN80和DN100采用EN1092 PN16标准法兰，根据需要可提供JIS/KS 10法兰连接。

材质

序号	部件	材质
1	阀体	铸铁（DIN 1691 GG 20）
2	阀盖螺栓螺帽	钢（BS 4439 Gr. 8.8、BS 3692 Gr. 8）
3	阀盖垫片	加强型片状石墨
4	阀盖	铸铁（EN JL 1040）
5	主阀组件	不锈钢（BS 3146 Part. 2 ANC 2）
6	主阀组件垫片	加强型片状石墨
7	主阀装配螺栓螺帽	不锈钢（BS 6105 A4 - 80）
8	浮球杆机构	不锈钢（BS 1449 304 S16）
9	排空气阀装置	不锈钢
10	排空气阀座垫片	不锈钢（BS 1449 409 S19）

最大压差

口径	FT43 - 4.5	FT43 - 10	FT43 - 14
DN80和DN100	4.5 bar	10 bar	13 bar

排量

图中排量为基于饱和温度下的冷凝水排量，当排放过冷水时，排空气阀装置增加冷凝水排量。在起机状态，热静力排空气阀装置打开，可增加冷凝水的排量。

ΔP (bar)	0.5	1	2	3	4.5	7	10	13
口径（DN80、DN100）最小增加冷水排量(kg/h)	1080	1200	1240	1340	1400	2000	2600	3200

重量

口径	重量（kg）
DN80	72
DN100	74

安全信息、安装和维修

详细信息请参考随产品提供的安装和维修指南(IM-S02-30)。按照阀体上所示流向安装，确保浮球臂位置水平以保证浮球能自由垂直升降。

处理

本产品可循环使用，处置得当不会对环境造成危害。

订购说明

例：1 - 斯派莎克DN100，FT43 - 4.5浮球式蒸汽疏水阀，EN1092 PN16法兰连接，铸铁阀体，带排空气阀装置。
