斯派莎克 Spirax Sarco SVL488洁净系统不锈钢安全阀 DN40

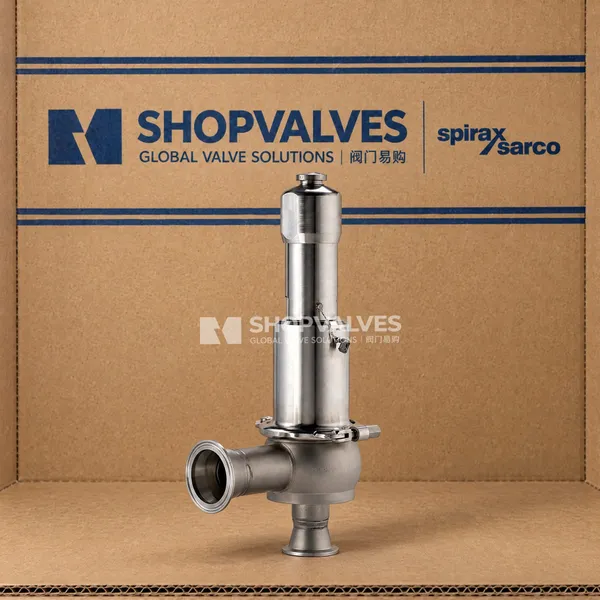

斯派莎克Spirax Sarco SVL488洁净系统不锈钢安全阀为不锈钢阀体，全行程安全阀，TÜV认证，适用于蒸汽、气体和液体系统。适用于低压蒸汽设备、管道、压力容器的超压保护，尤其适用于酿酒和饮料工业，能满足极高的卫生和洁净度标准，降低工艺介质污染。

可供型号

• SVL488-B：密闭阀帽，适用于液体系统。
• SVL488-C：填料密封微升杆，适用于蒸汽（或其它需要扳手的）系统。
  注：两种型号都为闭式阀盖。

MPN	描述
3151466	SVL488 CET DN40 CLAMP1.51 -…
3151468	SVL488 CET DN40 CLAMP2.61 -…
3151469	SVL488 CET DN40 CLAMP3.41 -…
3151470	SVL488 CET DN40 CLAMP5.41 -…

证书

每一个SVL488安全阀都提供制造商典型测试报告，包括阀门设定压力和液态试验压力。根据需要也可提供符合EN10204 3.1的材质证书。

标准和认证

按AD MerkblattA2,TRD412和Td TÜV SV100的要求由TÜV认证。符合欧洲压力设备指令(PED)97/23/EC的要求，属于产品分类中第4类，适用于第1组和第2组流体(气体和液体)。关于流体的兼容性请咨询斯派克公司。

口径和管道连接

进口口径	DN	25	40	50	65	80	100
出口口径	DN	40	65	80	100	125	150
进口卡箍连接	英寸	1½	2	2½	3	4	4½
出口卡箍连接	英寸	2	3	4	4½	5	6

管道连接可提供DIN 2633 PN16法兰或ISO 2852卫生级卡箍连接(ISO 2037标准)。填写订单时应注明连接方式。

其它选项

• EPDM软密封 (最大蒸汽设置压力4 bar g)
• 介质接触面标准抛光度0.75 µm Ra，其它抛光要求请咨询斯派莎克

材质

序号	部件	材质
1	阀体	不锈钢1.4404
2	阀座	不锈钢1.4404
3	阀瓣	不锈钢
4	O形圈密封	EPDM (FDA认证)
5	阀杆导板	不锈钢1.4404/PTFE + 15%玻璃
6	弹簧挡板	不锈钢1.4404
7	阀盖	不锈钢1.4404
8	阀帽	不锈钢1.4404
9	调节螺丝	PTFE+15%玻璃
10	弹簧	不锈钢1.4310
11	填料密封	不锈钢1.4404
12	夹箍	不锈钢1.4401
13	阀体垫圈	EPDM(FDA)认证
14	波纹管	片状石墨

压力/温度限制条件

阀体设计条件		PN16
设定压力范围	最大	16 bar g
DN25和DN40	最小	0.1 bar g
DN50	最大	15 bar g
DN50	最小	0.2 bar g
DN65和DN80	最大	10.34 bar g
DN65和DN80	最小	0.1 bar g
DN100	最大	8.2 bar g
DN100	最小	0.1 bar g
温度	软阀座EPDM	最大150 ℃
温度	软阀座Viton	最大180 ℃
所有型号	最小	-45 ℃
性能参数	蒸汽,气体	最大10%
性能参数	液体	最大10%
启闭压差	蒸汽,气体	最大10%
启闭压差	液体	最大20%
额定排量	蒸汽,气体	0.70
额定排量系数d	液体	0.45
最大允许背压		设定压力的10%
最大设计进口冷态水压测试压力		24 bar g

SVL488饱和蒸汽排量表 (kg / h)

(按10%超出压力，根据EN ISO 4126计算)

口径	DN25/40	DN40/65	DN50/80	DN65/100	DN80/125	DN100/150
流道直径 (mm)	23	37	46	60	74	92
流量面积 (mm²)	416	1075	1662	2827	4301	6648
设定压力 (bar g) 0.2	151	390	604	1027	1562	2415
设定压力 (bar g) 0.5	214	554	857	1457	2217	3427
设定压力 (bar g) 1.0	319	825	1275	2169	3300	5100
设定压力 (bar g) 2.0	504	1303	2015	3427	5213	8058
设定压力 (bar g) 3.0	678	1751	2707	4605	7006	10829
设定压力 (bar g) 4.0	843	2177	3366	5726	8711	13465

SVL488空气排量表-标准 (m^{3} / h)，0°C和1013 mbar

(根据AD - MERKBLATT A2和TRD 421计算)

阀口径 DN 进口 / 出口	25/40	40/65	50/80	65/100	80/125	100/150
流道面积 (mm²)	416	1075	1662	2827	4301	6648
设定压力 (bar g) 1.0	386	999	1545	2628	3998	6179
设定压力 (bar g) 2.0	625	1617	2499	4251	6467	9995
设定压力 (bar g) 3.0	852	2204	3406	5795	8816	13626
设定压力 (bar g) 4.0	1069	2768	4278	7278	11071	17111
设定压力 (bar g) 5.0	1287	3331	5149	8761	13326	20597
设定压力 (bar g) 6.0	1505	3895	6021	10243	15581	24083
设定压力 (bar g) 7.0	1723	4459	6892	11726	17836	27568
设定压力 (bar g) 8.0	1941	5023	7763	13208	20091	31054
设定压力 (bar g) 8.2	1985	5136	7937	13505	20542	31752
设定压力 (bar g) 9.0	2159	5587	8635	14691	22346	-
设定压力 (bar g) 10.0	2377	6150	9506	16173	24601	-
设定压力 (bar g) 10.34	2451	6334	9793	16658	25343	-
设定压力 (bar g) 12.0	2812	7278	11249	-	-	-
设定压力 (bar g) 14.0	3248	8405	12992	-	-	-
设定压力 (bar g) 15.0	3466	8957	14735	-	-	-
设定压力 (bar g) 16.0	3684	9533	-	-	-	-

SVL488排量表-kg/h，20°C水

(根据AD - MERKBLATT A2和TRD 421计算额定排量系数 ((kdr) =0.52) 超出压力10%)

阀口径 DN 进口 / 出口	25/40	40/65	50/80	65/100	80/125	100/150
流道面积 (mm²)	416	1075	1662	2827	4301	6648
设定压力 (bar g) 1.0	9970	25800	39900	67900	103000	160000
设定压力 (bar g) 2.0	14100	36500	56400	96000	126000	226000
设定压力 (bar g) 3.0	17300	44700	69100	118000	179000	276000
设定压力 (bar g) 4.0	19900	51600	79800	136000	206000	319000
设定压力 (bar g) 5.0	22300	57700	89200	152000	231000	357000
设定压力 (bar g) 6.0	24400	63200	97700	166000	253000	391000
设定压力 (bar g) 7.0	26400	68300	106000	180000	273000	422000
设定压力 (bar g) 8.0	28200	73000	113000	192000	292000	451000
设定压力 (bar g) 8.2	28500	73900	114000	194000	292000	458000
设定压力 (bar g) 9.0	29900	77400	120000	204000	310000	-
设定压力 (bar g) 10.0	31500	81600	126000	215000	326000	-
设定压力 (bar g) 10.34	32000	82700	128000	218000	334000	-
设定压力 (bar g) 12.0	34600	89400	138000	-	-	-
设定压力 (bar g) 14.0	37300	96600	149000	-	-	-
设定压力 (bar g) 15.0	38600	99700	154000	-	-	-
设定压力 (bar g) 16.0	39900	103000	-	-	-

重量(近似) kg

进口	出口	重量
DN25	DN40	9.0
DN40	DN65	20.0
DN50	DN80	21.7
DN65	DN100	26.5
DN80	DN125	47.0
DN100	DN150	56.0

安全信息、安装和维护

详细信息，请参考随产品一起提供的安装维修指南。
安装注释:安装时应确保安全阀的弹簧腔中心线垂直向上。

选型指南

型号	SVL488	SVL488
结构	B = 闭式阀盖 / 气密封阀帽	B
	C = 闭式阀盖 / 填料密封微升杆	-
密封材质	E = EPDM (FDA) 'O’形圈和波纹管	E
进口	PN16 = 法兰PN16 T = 卫生卡箍 , ISO 2852	PN16

订购说明

例:1-斯派莎克DN50 SVL488-B-S-PN16安全阀，设定压力10bar g。(如果不需要波纹管，请添加“不需要波纹管”)
对于饱合蒸汽应用高于4 barg压力情况，请咨询spiraxsarco。
