斯派莎克 Spirax Sarco TDS46M可更换阀座的 不锈钢热动力型蒸汽疏水阀

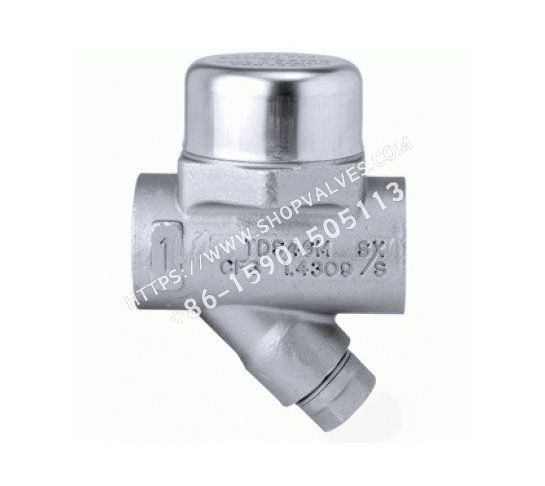

斯派莎克Spirax Sarco TDS46M可更换阀座的不锈钢热动力型蒸汽疏水阀，特别设计用于小排量应用，最高工作压力可达46 bar g。可提供螺纹、承插焊或者整体法兰连接。

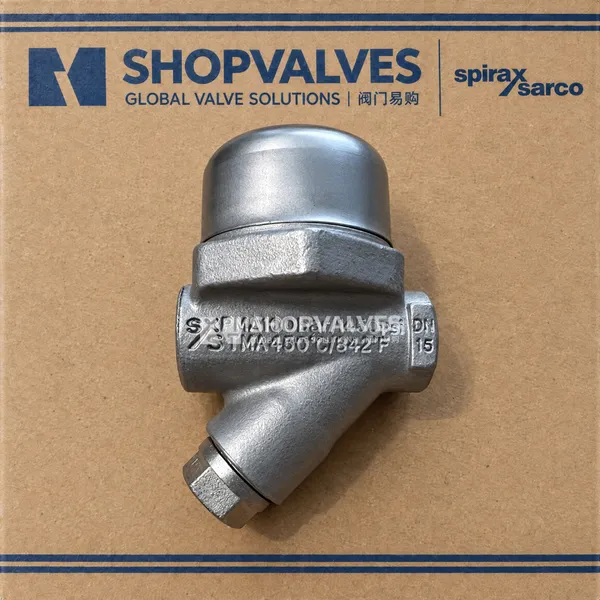

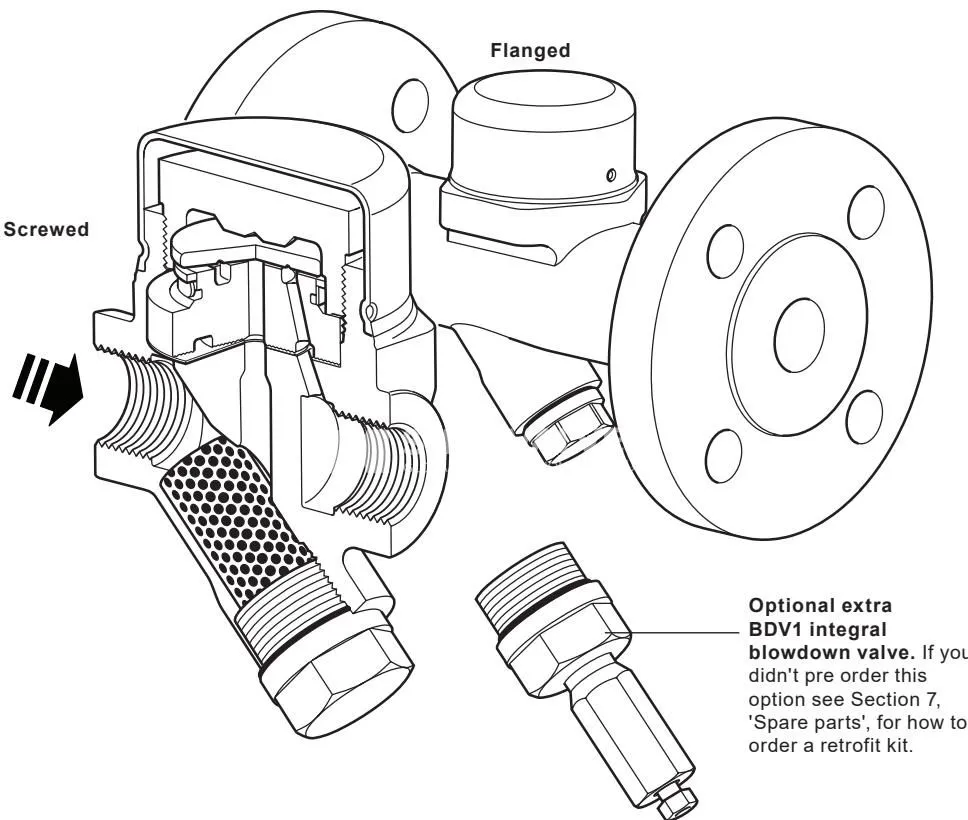

该疏水阀具有内置过滤网、内置排空阀、隔热罩、可更换阀座等优点。可选项为在过滤器盖上安装BDV1一体式排污阀，如需订购请注明。

标准与证书

本产品符合欧洲压力设备指令97/23/EC，提供EN 10204 3.1证书。注：如需提供证书，请在订购时注明。

口径和管道连接

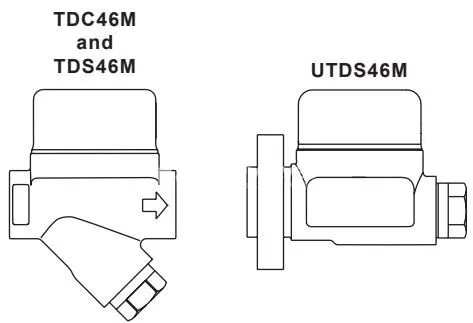

• ½", ¾" 和 1" 螺纹连接BSP或NPT
• ½", ¾" 和 1" 承插焊,BS 3799 Class 3000 lb

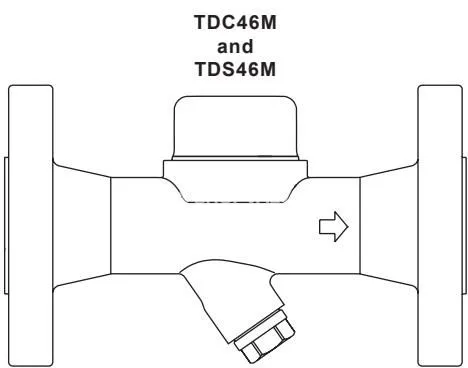

• DN15,DN20和DN25整体法兰EN 1092 PN40, PN100 和 ASME class 150, ASME class 300 或 ASME class 600

材质

序号部件	材质
1	阀体：不锈钢 1.4308 / ASTM A351 CF8
2	阀盖：不锈钢 1.4301 / ASTM A479 304
3	隔热罩：不锈钢 EN 10088-1 1.4301
4	碟片：硬化钢 1.2379
5	阀座：硬化钢 1.2379
6	双金属环：双金属
7	支撑环：不锈钢 AISI 304
8	阀座垫片：加强型片状石墨
9	过滤网：不锈钢 ASTM A478 316L
10	过滤器盖垫片：不锈钢 AISI 304
11	过滤器盖：不锈钢 1.4308 / ASTM A351 CF8

压力/温度限制 (ISO 6552) - 螺纹,承插焊和法兰 EN 1092

分类	参数	详情
PN100	阀体设计压力	PN100
	PMA最大允许压力	100 bar g @ 50°C
	TMA最大允许温度	450°C @ 58.3 bar g
	最低允许温度	-50°C
	PMO最大工作压力	46 bar g @ 450°C
	TMO最大工作温度	450°C @ 46 bar g
	最低工作压力	0°C
	最低工作温度	1.5 bar g
	最大工作背压	不超过上游压力的80%
	设计最大冷态水压试验压力	150 bar g
PN40	阀体设计压力	PN40
	PMA最大允许压力	40 bar g @ 50°C
	TMA最大允许温度	450°C @ 23.3 bar g
	最低允许温度	-50°C
	PMO最大工作压力	28.4 bar g @ 233°C
	TMO最大工作温度	450°C @ 23.3 bar g
	最低工作压力	0°C
	最低工作温度	1.5 bar g
	最大工作背压	不超过上游压力的80%
	设计最大冷态水压试验压力	60 bar g

压力/温度限制 (ISO 6552) - 法兰 ASME

分类	参数	详情
ASME Class 600	阀体设计压力	ASME Class 600
	PMA最大允许压力	99.3 bar g @ 38°C
	TMA最大允许温度	450°C @ 54.8 bar g
	最低允许温度	-50°C
	PMO最大工作压力	46 bar g
	TMO最大工作温度	450°C @ 46 bar g
	最低工作压力	0°C
	最低工作温度	1.5 bar g
	设计最大冷态水压试验压力	149 bar g
ASME Class 300	阀体设计压力	ASME Class 300
	PMA最大允许压力	49.6 bar g @ 38°C
	TMA最大允许温度	450°C @ 27.4 bar g
	最低允许温度	-50°C
	PMO最大工作压力	33 bar g
	TMO最大工作温度	450°C @ 27.4 bar g
	最低工作压力	0°C
	最低工作温度	1.5 bar g
	最大工作背压	不超过上游压力的80%
	设计最大冷态水压试验压力	74.4 bar g
ASME Class 150	阀体设计压力	ASME Class 150
	PMA最大允许压力	19 bar g @ 38°C
	TMA最大允许温度	450°C @ 4.6 bar g
	最低允许温度	-50°C
	PMO最大工作压力	14 bar g
	TMO最大工作温度	450°C @ 4.6 bar g
	最低工作压力	0°C
	最低工作温度	1.5 bar g
	最大工作背压	不超过上游压力的80%
	设计最大冷态水压试验压力	28.5 bar g

重量 (近似) kg

尺寸	螺纹	承插焊	ASME 150	ASME 300	法兰 ASME 600	PN40	PN100
½"（DN15）	1.38	1.49	2.46	2.96	3.06	3.06	4.36
¾"（DN20）	1.64	1.64	3.16	4.06	4.26	3.96	6.26
1"（DN25）	1.90	1.90	4.16	5.16	5.46	4.86	8.16

安装说明

TDS46M设计为水平安装，隔热罩位于顶部。
若下游有背压，建议安装止回阀。
若直接排向大气，建议下游安装消音器。
为了便于维护，建议在疏水阀上、下游安装截止阀。

订购说明

举例：1 - 斯派莎克DN15 TDS46M热动力蒸汽疏水阀，PN40法兰连接。

备件

图中实线部分为可供备件，虚线部分不作为备件提供。

• 隔热罩
• 阀盖,阀座及碟片组件 (2, 4, 5, 6, 7, 8)
• 过滤网及垫片 (9, 10)
• 垫片组 (3套) (8, 10)
• BDV1排污阀组件

订购备件：按上述说明订购备件，并注明疏水阀的口径和型号。
例：1-阀盖、阀座及碟片组件，用于斯派莎克DN15 TDS46M热动力蒸汽疏水阀。
