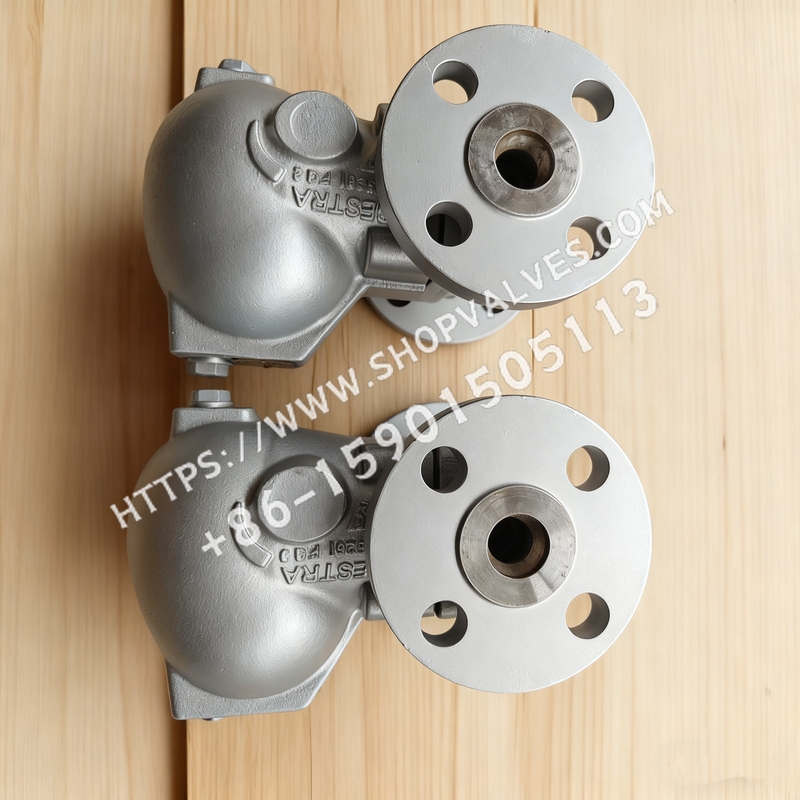

GESTRA UNA 45 hl Пароуловитель с шаровым поплавком

Шаровой поплавковый конденсатоотводчик GESTRA UNA 45 hl - это высокопроизводительный клапан марки GESTRA (входит в группу Spirax Sarco), предназначенный для отвода конденсата в паровых системах, системах сжатого воздуха и газовых смесей. В клапане применена передовая технология уплотнения шара качения с низким коэффициентом трения, обеспечивающая максимальную герметичность и долговечность в сценариях сброса конденсата с высоким расходом, независимо от противодавления. Как вариант горизонтального левого потока (hl - горизонтальный левый) серии UNA 45, он широко используется в промышленных паровых системах, химической промышленности и энергетике, обеспечивая надежный автоматический дренаж для предотвращения потери пара и накопления конденсата.

Характеристики товара

• Отличная герметичность: Оснащен шариковым уплотнением и шариковым поплавковым регулятором для обеспечения герметичного закрытия, предотвращения утечки пара и повышения эффективности системы.
• Устойчивость к коррозии и загрязнениям: При выборе материала особое внимание уделяется химической стойкости для широкого спектра жидких сред, что снижает необходимость в техническом обслуживании.
• Функция автоматической вентиляции: Блок управления DUPLEX со встроенной капсулой мембранного регулятора GESTRA 5N2 для автоматического выпуска воздуха в зависимости от температуры для систем насыщенного пара (перегретый пар до 5 K).
• Гибкая конфигурация: Поддерживает SIMPLEX (ручное удаление воздуха), SIMPLEX-P (Perbunan rolling ball для DN 15-25) и варианты внутреннего байпаса для отвода конденсата, дистиллята или вращающегося цилиндра.
• Дополнительные аксессуары: Включает ручной рычаг подъема, ручной клапан вентиляции, внутренний фильтр, крышку смотрового стекла, крышку для крепления электродов и интеллектуальные функции для повышения простоты эксплуатации.
• Универсальная применимость: Не подвержен воздействию противодавления, подходит для жидкостей группы 2 (Директива ЕС по оборудованию, работающему под давлением), не имеет источника воспламенения (соответствует требованиям ATEX), что обеспечивает безопасность использования.

техническая спецификация

• номинальное давление: PN 40 / Класс 300, максимальное дифференциальное давление (ΔPMX) 2-32 бар (29-465 psi) в зависимости от отверстия (AO 2-32).
• Номинальный размерDN 15, 20, 25, 40, 50, 65 (NPS ½"-2½"), поддерживает широкий спектр соединений, включая фланцевые, резьбовые, муфтовые и приварные встык.
• диапазон температур: до 350°C (в зависимости от давления и блока управления), DUPLEX для насыщенных паров +5 K, SIMPLEX-P до 40°C.
• Объемные показатели: Максимальная производительность по горячему конденсату до 10 000+ кг/ч (в зависимости от перепада давления и размера), производительность по охлажденной воде в 1-1,53 раза больше производительности по горячей. Подробные графики производительности приведены в официальных спецификациях.
• Пример размера и веса(стандартная крышка, фланец PN 40):


  Номинальный размер (DN)	Длина L (мм)	Ширина W (мм)	Высота H (мм)	Вес (кг)
  15	150	171	150	6.8
  20	160	213	258	9.7
  25	230	186	258	8.5
  40	230	213	258	11.0
  50	230	213	258	12.0
  65	290	263	290	28.0
  (Увеличение ширины крышки смотрового стекла до 333 мм, увеличение веса на 1-2 кг).

Детали материала

• корпус клапана: 1.0460 (EN) / SA105 (ASME/ASTM), обеспечивая превосходную прочность и сопротивление сжатию.
• Крышки и аксессуары: 5.3103 (EN) / A395 (ASME/ASTM), коррозионностойкая конструкция.
• прокладки: графит/ хромоникелевый сплав для обеспечения надежного уплотнения.
• плёночная капсула: Хастеллой/нержавеющая сталь для высокотемпературных сред.
• Другие компоненты: нержавеющая сталь для обеспечения длительного срока службы. Все материалы соответствуют стандартам EN и ASME/ASTM для агрессивных жидкостей (во избежание чрезмерного ограничения химического воздействия).

сценарий применения

Пароотводчик GESTRA UNA 45 hl идеально подходит для оптимизации промышленных паровых систем, отвода химического конденсата, дренажа энергетических установок и систем сжатого воздуха. Он обеспечивает отвод конденсата без потерь пара и подходит для высоких требований к расходу, таких как линии насыщенного пара, вращающиеся цилиндры или дистилляционное оборудование. Простой в установке, он поддерживает горизонтальную или вертикальную регулировку положения и подходит для работы во взрывоопасной атмосфере (требуется антистатическая защита). Это эффективное и надежное решение при выборе клапанов для паровых систем, помогающее снизить энергопотребление и затраты на обслуживание.

Руководство по установке и обслуживанию

• монтаж: Горизонтальный монтаж трубопровода, следите за тем, чтобы стрелки потока совпадали с направлением (hl - левый), а фирменная табличка была направлена вверх. Затяните динамометрическим ключом (винты крышки 35-140 Нм). Обеспечьте пространство для обслуживания (S=150-240 мм).
• охрана: Регулярно очищайте внутреннюю поверхность (водой или подходящим моющим средством), заменяйте прокладки и блок управления. Для проверки функций используйте VAPOPHONE® или TRAPTEST®. Устранение неисправностей: В случае протекания проверьте наличие загрязнений или поврежденных деталей.

Связанные документы

• Лист данных GESTRA UNA 45/46/46A PDF - Включает подробные технические характеристики, диаграммы производительности и номинальные значения давления и температуры.
• Руководство по эксплуатации GESTRA UNA 45/46/46A PDF - Содержит процедуры установки, инструкции по безопасности и руководства по техническому обслуживанию.
