Спиракс Сарко (Spirax Sarco) AEL3 Электрический привод

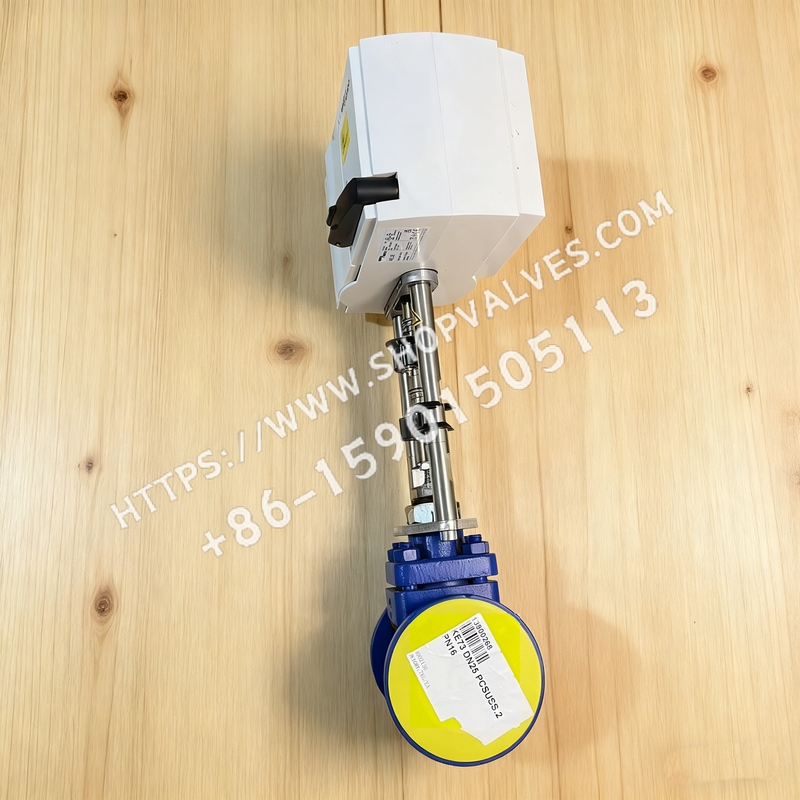

Спиракс Сарко (Spirax Sarco) AEL3 Электропривод + регулирующий клапан

Электрический привод Спиракс Сарко AEL3 (Spirax Sarco)

¥753.00 - ¥8,057.00

Китайский юань (¥) - CNY
  • Китайский юань (¥) - CNY
  • Доллар США ($) - USD
  • Российская рубль (₽) - РУБ.
Добавить в цитатник

Авторизация бренда Подделка одна на десять!

  • Контрольный знак Служба быстрого реагирования
  • Контрольный знак Профессиональная поддержка команды
  • Контрольный знак Гибкая политика возврата
SKU： Н/Д Категории: ,

Спиракс Сарко (Spirax Sarco) AEL3 - это электропривод с шаговым двигателем и необслуживаемым редуктором для использования с двухходовыми клапанами серии DN15-DN50 Spira-trol и трехходовыми клапанами серии DN15-DN50 QL. Привод стандартно поставляется с питанием 24VAC/DC, при необходимости могут быть добавлены модули питания 230VAC или 100-110VAC, стандартно принимает сигналы управления VMD (Valve Motor Drive), 4-20mA или 0-10Vdc (приводы с питанием 24VAC/DC могут принимать сигналы управления 2-10Vdc при добавлении модуля сигнализации), поставляется с пружинным выдвижением, удлинением пружины, втягиванием пружины и без пружины.

Материал компонента

серийный номер радикал характера материал (из которого что-л. сделано)
1 корпуса поликарбонат
2 сдерживать нержавеющие стали
3 Монтажный фланец нержавеющие стали
4 адаптер (устройство) нержавеющие стали

Технические параметры

спортивное мероприятие параметры
Напряжение питания 24VAC/DC (230VAC, модуль питания 100-110VAC опционально) (±15%)
частота мощности 50 Гц/60 Гц/непрерывный
Максимальная потребляемая мощность 12 Вт (24 В переменного/постоянного тока); 28 ВА (230 В переменного тока и 100-110 В переменного тока)
Ход (макс.) 20 мм
Скорость привода 0,5 мм/с (заводская настройка), 0,25 или 0,16 мм/с (дополнительная настройка)
Класс упаковки IP66 (EN60529)
Тяга привода (макс.) 2KN
температура окружающей среды От -10°C до +55°C, <95% Влажность
температура хранения -20°C~+70°C
высота над уровнем моря ≤2000m
Сигнал управления клапаном ВМД, 4-20 мА, 0-10 В пост. тока, 2-10 В пост. тока (возможно с дополнительными сигнальными модулями только для питания 24 В переменного/постоянного тока)
Сигнал обратной связи клапана 0-10 В пост. тока Нагрузка >2500 Ом
индикатор состояния 2 светодиодных индикатора отображают состояние и сигналы тревоги
Количество сбросов пружины >40 000 раз

аккредитация

IP66 (EN60529), Класс защиты III (IEC 60730), Директива по электромагнитной совместимости:2014/30/EU, EN 61000-6-1, EN 61000-6-2, EN 61000-6-4, Директива по низковольтному оборудованию:2014/35/EU, EN 60730-1, EN 60730-2-14, Категория перенапряжения :III, Класс загрязнения:III
(* не относится к вспомогательным концевым выключателям, сигнальным модулям и силовым модулям 230VAC/100-110VAC)

гири

номер модели Вес (приблизительно) кг
AEL3E/AEL3R 5.7
AEL3X 4.2
Высокотемпературные компоненты 180°C 0.4
Высокотемпературные компоненты 240°C 0.7

Доступные опции

  • Высокотемпературные компоненты: средняя температура 130℃~180℃, 180℃~240℃
  • Вспомогательные концевые выключатели
  • Модуль питания: 230 В переменного тока или 100-110 В переменного тока
  • Сигнальный модуль: управляющий сигнал 2-10 В пост. тока (только для приводов 24 В перем. тока/постоянного тока)

Правила наименования продуктов

спортивное мероприятие соглашение об именовании
Тип продукта AEL3: Электрические приводы
Тип действия L: Линейный
ассортимент 3
режим отказа E: выдвижение пружины; R: втягивание пружины; X: отсутствие пружины
источник питания 24 В переменного тока, 230 В переменного тока, 100-110 В переменного тока

Пример заказа

1 x электропривод AEL3E 24 В переменного/постоянного тока + 1 x высокотемпературный комплект AEL3 (<180°C)

информация по безопасности

Подробную информацию см. в руководстве по установке и обслуживанию продукта.

Скачать технические данные

IM-P344-01 AEL3 CTLS Выпуск 6.pdf
TI-P344-02 AEL3 Электрический привод.pdf
