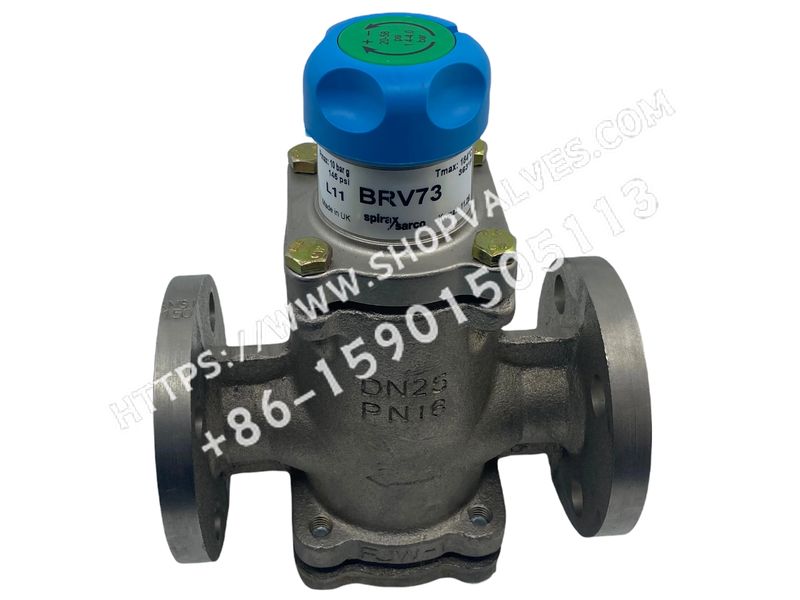

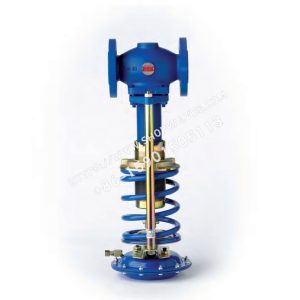

Редукционный клапан Спиракс Сарко (Spirax Sarco) BRV73 Фланец редукционного клапана прямого действия из ковкого чугуна

Редукционные клапаны прямого действия из ковкого чугуна Спиракс Сарко BRV71 и BRV73, первый с резьбовым, а второй с фланцевым соединением, используются для паровых систем. В зависимости от цвета маркировочной таблички (13) доступны три различных диапазона давления на выходе. Они выпускаются в широком диапазоне размеров и трубопроводов с соответствующими ограничениями по давлению/температуре. Компоненты изготавливаются из различных материалов и поставляются с методами отбора насыщенного пара и сжатого воздуха, значениями Kv, информацией о весе, руководствами по безопасной установке и обслуживанию, инструкциями по заказу и информацией о запасных частях.

Доступные модели

номер модели	SKU
DN25 BRV73 СЕРЫЙ	2103093
DN25 BRV73 ЗЕЛЕНЫЙ	2103193
DN25 BRV73 ORG	2103293
DN32 BRV73 СЕРЫЙ	2103393
DN32 BRV73 GREEN	2103493
DN32 BRV73 ORG	2103593
DN40 BRV73 СЕРЫЙ	2103693
DN40 BRV73 ЗЕЛЕНЫЙ	2103793
DN40 BRV73 ORG	2103893
DN50 BRV73 СЕРЫЙ	2103993
DN50 BRV73 ЗЕЛЕНЫЙ	2104093
DN50 BRV73 ORG	2104193

Диапазон давления на выходе

цвет	Диапазон управляющего давления в нисходящем потоке
пессимистичный	0,14 - 1,7 бар g
зеленее	1,40 - 4,0 бар g
оранжевый (цвет)	3,50 - 9,0 бар g

принимать к сведению: Когда диапазоны давления перекрываются, более эффективным является управление с помощью пружины нижнего диапазона.

Калибр и трубные соединения

• DN25, 32, 40 и 50 фланцевое соединение PN16, JIS10, ANSI 150.
• Резьба 1", 1¼", 1½" и 2" для BSP и NPT.

Предельные значения давления/температуры

Условия проектирования корпуса клапана	PN16
Максимально допустимое давление PMA	16 бар г при 120 °C
Максимально допустимая температура TMA	184 °C при 10 бар g
Минимально допустимая температура	-10 °C
Максимальное рабочее давление PMO при насыщенном паре	10 бар g
TMO Максимальная рабочая температура	184 °C при 10 бар g
Минимальная рабочая температура (Примечание: при температуре ниже этой необходимо проконсультироваться со Спираксом Сарко (Spirax Sarco))	0 °C
Максимальное заданное давление на выходе	9 бар г
PMX Максимальное рабочее дифференциальное давление	10 бар
Рекомендуемый максимальный коэффициент снижения давления (при максимальном расходе)	10 : 1
Расчетное максимальное давление холодного гидравлического испытания	24 бар g
ПРИМЕЧАНИЕ: После установки внутренних компонентов испытательное давление не должно превышать	16 бар g

материал (из которого что-л. сделано)

серийный номер	радикал характера	материал (из которого что-л. сделано)
1	корпус клапана	Ковкий чугун DIN 1693 GGG 40.3 Покрытие ELNP
2	Пружина регулировки давления	Кремний-хромовый сплав BS 2803 685 A55
3	регулировочный винт	Углеродистая сталь BS 970 230 M07
4	плоская шайба	Нержавеющая сталь Gr.18/10/3-4A
5	регулировочная ручка	Нейлон 10B 140
6	дюбель	Нержавеющая сталь AISI 420
7	подпружиненная пластина	Чугун DIN 1691 GG 20
8	пружинная камера	Алюминий с покрытием 2ELNP
9	верхняя шайба	Полужесткий слоистый графит
10	шайба	Полужесткий слоистый графит
11	Комплект сильфонов	Нержавеющая сталь 316L
12	Сильфоны/актуаторы в сборе	Нержавеющая сталь 15% с графитовым наполнением 316L
13	вывеска	полиэтилен
15	стопорный штифт	латунь
16	Шпуля (включая уплотнение 27)	Нержавеющая сталь BS 970 431 S29
17	фильтр	Нержавеющая сталь 316L
18	путтер (гольф)	Нержавеющая сталь BS 970 431 S29
19	нижняя крышка	Ковкий чугун DIN 1693 GGG 40.3 Покрытие ELNP
20	болт (наружная часть гайки и болта)	Оцинкованная сталь BS 3692 Gr. 8.8
21	болт (наружная часть гайки и болта)	Оцинкованная сталь BS 3692 Gr. 8.8
22	разбрасывать мусор в коровнике, свинарнике и т.д.	Нержавеющая сталь BS 1449 304 515
23	Направляющие втулки	PTFE15% с графитовым наполнением
24	Ответная пружина	Нержавеющая сталь BS 2056 316 S42
25	Шайбы из ПТФЭ	Чистый ПТФЭ BS 6564 Тип 2 Gr. B
26	Уплотнение в форме буквы "О	EPDM E 0962-90
27	О-образное уплотнение золотника	EDPM E 0962-90

значение Kv

1" - DN25	1¼" - DN32	1½" - DN40	2" - DN50
9.3	11.1	15.7	16.2

Формула пересчета: Cvv (Великобритания) = Kv x 0,963; Cvv (США) = Kv x 1,156

Вес (приблизительно)

калибр	Резьба (кг)	Фланец (кг)
DN25 - 1"	4.40	5.90
DN32 - 1¼"	4.20	7.65
DN40 - 1½"	4.95	8.55
DN50 - 2"	4.75	9.40

классификатор денежных сумм: Фланцевые грузы для моделей BRV73 PN16

Информация о безопасности, установке и обслуживании

Подробная информация содержится в руководстве по установке и обслуживанию (IM-P045-10), поставляемом вместе с изделием.
Инструкция по установке: Установите редукционный клапан на горизонтальном трубопроводе в направлении потока в соответствии со стрелкой на корпусе клапана.

Инструкции по заказу

Пример: 1 - Редукционный клапан Спиракс Сарко BRV71, сильфон из нержавеющей стали, с оранжевой пружиной 1" (3,5 - 9,0 бар g).
