Пневматические приводы Спиракс Сарко (Spirax Sarco) BVA310/BVA315/BVA320/BVA325/BVA330/BVA335/BVA340

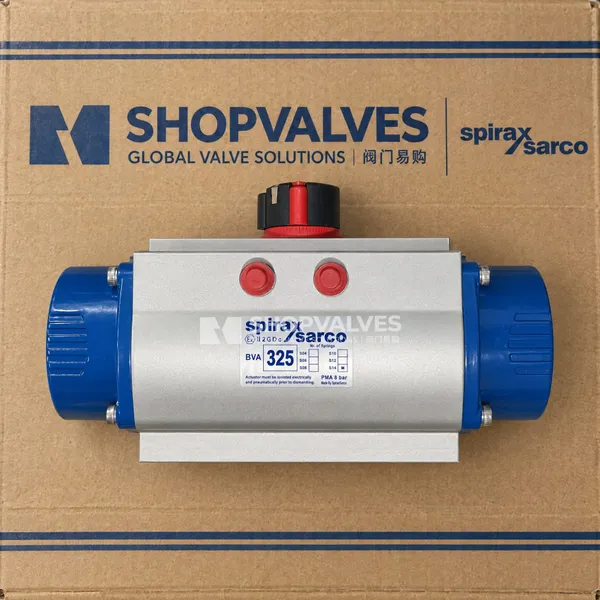

Пневматический привод Spirax Sarco серии BVA300 используется для приведения в действие шаровых кранов Спиракс Сарко (Spirax Sarco) для широкого спектра промышленных применений. Приводы этой серии имеют двунаправленное ограничение хода для поворота на 90º ± 5º и новое соединение BVL-X с удлиненным штоком. Шаровые краны с пневматическим приводом охватывают широкий спектр моделей трехступенчатых, двухступенчатых и одноступенчатых шаровых кранов.

Технические данные

• Максимальное давление:: 8 бар g
• минимальное давление:: 3 бар г
• Диапазон рабочего давления (стандарт): 3, 4, 5 или 6 бар g
• Диапазон рабочих температур: -30°C - 100°C (доступны модели с другими диапазонами рабочих температур)
• Рабочая средаСжатый воздух (чистый, сухой), некоррозионные газы, легкое масло (должно быть совместимо с материалом кольца "O"), повернутое на 90 ± 5°, отверстие "A", повернутое против часовой стрелки под давлением.

Дополнительные опции

• Блок концевых выключателейДля индикации положения шарового крана предлагается ряд коробок концевых выключателей, точка переключения которых может быть установлена в любой точке на протяжении всего хода привода. Стандартные коробки концевых выключателей имеют класс защиты IP67 и доступны в исполнении LSB31 (контактный выключатель (2 x SPDT)), LSB71 (контактный выключатель (2 x SPDT) Exd IIC T6), LSB32 (3-проводной датчик приближения 10 - 30 В пост. тока (NPN)), LSB72 (3-проводной датчик приближения 10 - 30 В пост. тока (NPN) Exd IIC T6), LSB33 (2-проводной датчик приближения 8 В пост. тока (NPN)) и LSB33 (2-проводной датчик приближения 8 В пост. тока (NPN)). Exd IIC T6), LSB33 (8 В пост. тока 2-проводной датчик приближения), LSB73 (8 В пост. тока 2-проводной датчик приближения Exd IIC T6), LSB34 (5 - 60 В пост. тока 2-проводной датчик приближения), LSB74 (5 - 60 В пост. тока 2-проводной датчик приближения Exd IIC T6).
• соленоидыЭлектромагнитные клапаны Namur выпускаются для приводов BVA с классом защиты IP65 для контроля сжатого воздуха или некоррозионных газов, поступающих в привод, а также могут поставляться в качестве взрывозащищенных электромагнитных клапанов. Напряжение катушки электромагнитного клапана составляет 3/2 NAMUR для приводов одинарного действия (220VAC, 110VAC, 24VAC/dc) и 5/2 NAMUR для приводов двойного действия (220VAC, 110VAC, 24VAC/dc).

материал (из которого что-л. сделано)

BVL_X Материал соединительного комплекта

Адаптер штока и крепежные винты рамочного привода изготовлены из нержавеющей стали AISI 304.

Вес (приблизительно)

Доступные модели

• двойное действие: 310D, 315D, 320D, 325D, 330D, 335D, 340D, 345D, 350D, 355D, 360D, 365D
• Одностороннего действия (пружинный возврат): 310S, 315S, 320S, 325S, 330S, 335S, 340S, 345S, 350S, 355S, 360S, 365S

Таблица выбора

Таблица выбора (стр. 4 - 12) используется для подбора пневматического привода к соответствующему шаровому крану Спиракс Сарко (Spirax Sarco). В ней содержится выбор для различных типов шаровых кранов, таких как 3-ступенчатые шаровые краны, 2-ступенчатые шаровые краны, цельные шаровые краны и т. д. Модель привода BVA и модель соединителя BVL подбираются в соответствии с моделью шарового крана, номинальным диаметром (DN) и рабочим давлением привода.

Как заказать

Перед заказом необходимо ознакомиться с таблицей выбора (стр. 4 - 11).
Пример заказа: 1 привод Spirax Sarco BVA320S/8, 1 электромагнитный клапан MV13 24 В переменного тока, 1 комплект соединений BVL303X, 1 коробка концевых выключателей LSB72.
Примечание: Пневматические шаровые краны собираются на заводе в соответствии с условиями применения.

запасные части

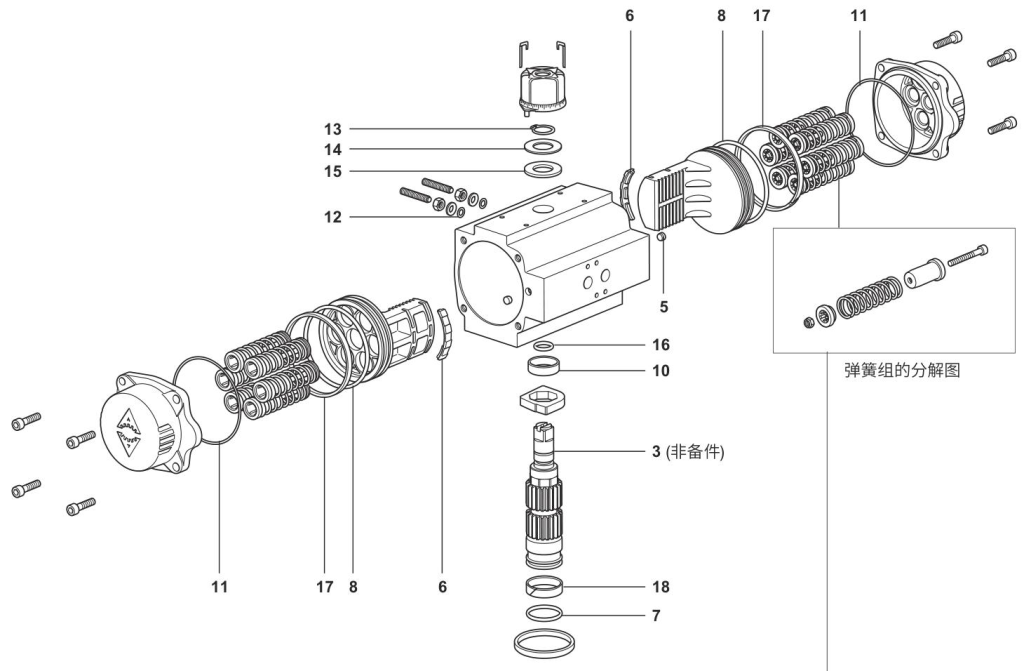

Запасные части включают в себя кольцевые узлы (доступны из NBR, витона или силикона), шайбы шестерни и другие детали (Специфические №№ 5,6,10,17,18). Все вышеперечисленные запасные части поставляются в виде единого комплекта запасных частей.
Запасные части обычно заказываются по описанию в колонке "Запасные части в наличии" и с указанием типа пневматического привода.
Пример: Ремонтный комплект для пневматического привода Spirax Sarco BVA 320S/08 (с кольцом NBR "O").
В зависимости от давления подачи воздуха приводы BVA имеют различные конфигурации пружин, подробности см. в IM-P372-24.
