斯派莎克 25P 系列导阀型减压阀：蒸汽系统的高效控制专家

在蒸汽系统中，稳定且精确的压力控制是保障系统高效运行、设备安全以及产品质量的关键。斯派莎克25P系列导阀型减压阀凭借其卓越的性能和丰富的功能，成为蒸汽系统中不可或缺的重要组件。

25P系列导阀型减压阀的卓越特性

斯派莎克25P系列导阀型减压阀之所以能在蒸汽系统中广泛应用，与其独特的特性密不可分。

• • 多功能集成：在同一个阀体上能安装或互换一个或多个导阀，在稳定减压的同时，可实现温度控制、上游压力控制或远程的开关控制等。这些功能变化的阀既可以在供货时提供，也可简单地在现场组装。
• • 精确压力控制：配备三种不同颜色的弹簧，分别为黄色（0.2bar g-2.1bar g）、蓝色（1.4bar g-7.0bar g）、红色（5.6bar g-14.0bar g），可实现压力的精确控制。当选择的弹簧范围有重叠时，选择范围较小的弹簧能实现更好的控制。
• • 广泛的连接方式：提供广泛的螺纹、法兰连接标准，适配不同的安装需求。
• • 耐用设计：具有专利的自清洗导承，使用寿命长，免维修；经过严格疲劳测试的膜片设计，避免使用柱塞可能引起的粘住问题；可供球铁、铸钢材质阀体，满足不同工况需求。

为什么需要减压？

蒸汽系统中进行减压操作，无论是从经济性还是安全性角度来看，都具有重要意义。

经济性

• • 蒸汽在高压下产生，能增加锅炉的蓄热能力和处理峰值负荷的能力；高压下蒸汽比容小，输送管道小，安装费用低；还能减少系统的启动和预热时间，降低系统的热损失。
• • 而在用汽点低压使用蒸汽，低压下蒸汽的潜热大，可提高效率；减压后蒸汽的干度提高，蒸汽品质改善。

安全性

用汽设备均有安全工作压力的要求，设备操作人员对超温和超压也有安全要求。准确稳定的减压可以保护设备避免超压，保护设备的操作人员，同时确保产品品质，避免出现由于过高温度造成的废品。

25P系列减压阀的工作原理

启动前，主阀处于关闭状态，导阀则由弹簧作用力打开。蒸汽经由导阀进入主阀隔膜室，一部分蒸汽由控制孔流出。主阀隔膜室中的控制压力增大，从而打开主阀。

随着蒸汽流过主阀，下游压力上升，并由压力感应管反馈作用在导阀隔膜的下部（为确保下游压力的稳定，应安装下游压力感应管），该作用力平衡了隔膜上部的弹簧作用力，使导阀逐渐节流关闭，维持主阀隔膜室内的压力，控制主阀的开度，输送适量的蒸汽，以维持下游稳定的压力。当下游压力上升时，反馈压力增大，导阀关闭，控制压力由控制孔释放，使主阀紧密关闭。

下游任何的负载变化或压力的波动，都会反馈在导阀隔膜的下方，进而调节主阀的开度，确保下游压力的稳定。

25P系列减压阀的选型与应用

选型方法

• • 确定上游蒸汽压力P1(barg)、设定的下游蒸汽压力P2(barg)以及最大蒸汽流量kg/h。
• • 由选型图确定减压阀的口径（可参考选型实例）。
• • 确定减压阀的阀体材质和连接方式。
• • 此外，也可使用Kv值进行选择，Kvs值为控制阀全开时的流通能力，25P系列减压阀不同口径的Kvs值如下：

转换公式：(C v(U K)=K v ×0.963)，(C v(U S)=K v ×1.156)

典型应用

• • 导阀型减压站串联：通常当压力调节比（上游压力和下游压力的比值）超过10:1时，使用两级减压站串联。
• • 减压站的并联：虽然减压阀能在其最大流量和零负载（减压阀关闭）之间进行调节，但当减压阀长期处于低负载工况下工作时，会影响其使用寿命，此时推荐使用两个减压站并联。当最小负载小于最大量的10%时，建议使用两个减压阀并联，使用并联后，系统能在大小负载条件下自动切换。

25系列调节阀的其他类型

斯派莎克25P系列减压阀品种众多，除了25P型，还有其他多种类型以满足不同需求。

• • 25PE型：在25P的基础上增加了一个电磁阀E，可在减压的同时实现远程的电子开关控制。
• • 25BP型：背压减压阀，用于控制上游压力的稳定。
• • 25T型：自作用式温度控制阀，使用25P的主阀，安装了一个温度控制导阀T，实现过程温度的准确控制，广泛应用于各种蒸汽换热器的温度控制中。
• • 25PT型：减压温度控阀，在25P的基础上增加了一个温度控制导阀T，可在减压的同时实现过程的温度控制。其温度导阀上有一个温度刻度盘，可用来正确设定温度，并有多种不同温度范围的探头和不同长度的毛细管提供。

减压站解决方案及使用优点

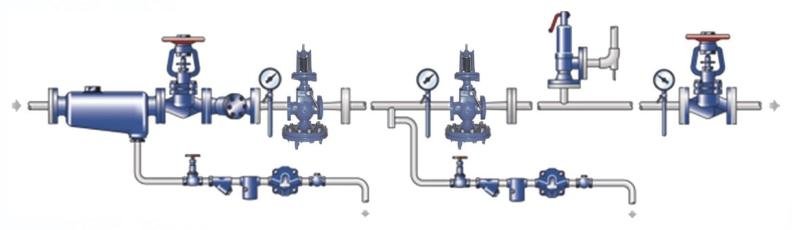

减压站组件

减压站由多种组件构成，常见的组件及型号、规格等信息如下：

使用优点

• • 提供系统匹配的减压阀解决方案，精确控制压力，提高工艺效率和产品质量。
• • 专业产品选型和系统设计，标准化设计和理想的安装配置，能实现快速且简单的现场安装，减少停机时间。

无论是从性能、功能还是应用范围来看，斯派莎克25P系列导阀型减压阀及25系列调节阀都展现出了卓越的品质，为蒸汽系统的高效、安全运行提供了可靠保障。
