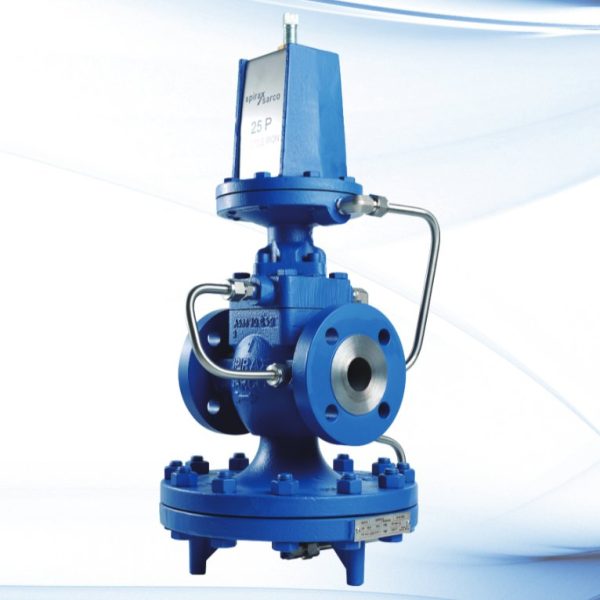

Válvulas Reductoras de Presión Accionadas por Piloto Spiessak Serie 25P: Los Expertos en Control Eficiente de Sistemas de Vapor

En los sistemas de vapor, el control estable y preciso de la presión es la clave para un funcionamiento eficaz, la seguridad de los equipos y la calidad del producto. Las válvulas reductoras de presión de tipo piloto de la serie 25P de Spiroshaq son un componente esencial de los sistemas de vapor por su excelente rendimiento y su amplia gama de funciones.

Características superiores de la válvula reductora de presión tipo piloto serie 25P

Las características únicas de las válvulas reductoras de presión de tipo piloto de la serie Spiroshaq 25P son responsables de su amplia aplicación en sistemas de vapor.

• - integración multifuncionalVálvulas piloto: Se pueden instalar o intercambiar una o varias válvulas piloto en el mismo cuerpo de válvula, lo que permite controlar la temperatura, controlar la presión aguas arriba o controlar a distancia la conexión/desconexión al tiempo que se estabiliza la reducción de presión. Estas válvulas funcionalmente variables pueden suministrarse o montarse in situ.
• - Control preciso de la presiónEquipado con tres muelles de diferentes colores, amarillo (0,2bar g - 2,1bar g), azul (1,4bar g - 7,0bar g) y rojo (5,6bar g - 14,0bar g) para un control preciso de la presión. Al seleccionar muelles con rangos superpuestos, la selección de un muelle con un rango menor permite un mejor control.
• - Amplia gama de conexionesExiste una amplia gama de conexiones roscadas y embridadas para adaptarse a los distintos requisitos de instalación.
• - Diseño duraderoLa guía autolimpiante patentada tiene una larga vida útil y no requiere mantenimiento; el diseño del diafragma, sometido a rigurosas pruebas de fatiga, evita el problema de adherencia que puede causar el uso de un émbolo; el cuerpo de la válvula puede ser de hierro dúctil o acero fundido para satisfacer las necesidades de diferentes condiciones de trabajo.

¿Por qué necesitas desestresarte?

Las operaciones de reducción de presión en los sistemas de vapor son importantes tanto desde el punto de vista económico como de la seguridad.

economía

• - El vapor se genera a alta presión, lo que aumenta la capacidad de almacenamiento de calor de la caldera y su capacidad para soportar picos de carga; el volumen específico de vapor a alta presión es pequeño, lo que se traduce en tuberías de impulsión pequeñas y bajos costes de instalación; también reduce el tiempo de arranque y precalentamiento del sistema y disminuye la pérdida de calor del sistema.
• - Considerando que el vapor se utiliza a baja presión en el punto de uso, el calor latente del vapor a baja presión es grande, lo que mejora la eficiencia; la sequedad del vapor aumenta tras la despresurización, y la calidad del vapor mejora.

seguridad

Todos los equipos de vapor tienen requisitos de presión de trabajo segura, y los operadores de los equipos tienen requisitos de seguridad frente a sobretemperaturas y sobrepresiones. Una reducción precisa y estable de la presión protege los equipos frente a sobrepresiones, protege a los operarios de los equipos y garantiza la calidad del producto, evitando desechos debidos a las altas temperaturas.

Válvula reductora de presión serie 25P Principio de funcionamiento

Antes de la puesta en marcha, la válvula principal está cerrada y la válvula piloto se abre por la fuerza de un muelle. El vapor entra en la cámara del diafragma de la válvula principal a través de la válvula piloto y parte del vapor sale por el orificio de control. La presión de control en la cámara del diafragma de la válvula principal aumenta, abriendo la válvula principal.

A medida que el vapor fluye a través de la válvula principal, la presión aguas abajo aumenta y es retroalimentada por el tubo sensor de presión para actuar sobre la parte inferior del diafragma de la válvula piloto (debe instalarse un tubo sensor de presión aguas abajo para garantizar una presión aguas abajo estable), lo que equilibra la fuerza del muelle en la parte superior del diafragma y hace que la válvula piloto se estrangule gradualmente, mantenga la presión dentro de la cámara del diafragma de la válvula principal, controle la apertura de la válvula principal y suministre la cantidad adecuada de vapor para mantener estable la presión aguas abajo. Cuando la presión aguas abajo aumenta, la presión de realimentación aumenta, la válvula piloto se cierra y la presión de control se libera del orificio de control para cerrar la válvula principal herméticamente.

Cualquier cambio de carga o fluctuación de presión aguas abajo se devuelve por debajo del diafragma de la válvula piloto, que a su vez regula la apertura de la válvula principal para garantizar una presión estable aguas abajo.

Selección y aplicación de la válvula reductora de presión serie 25P

Método de selección

• - Determinar la presión de vapor aguas arriba P1 (barg), la presión de vapor aguas abajo P2 (barg) y el caudal máximo de vapor kg/h.
• - Determine el calibre de la válvula reductora de presión a partir de la tabla de selección (consulte el ejemplo de selección).
• - Determine el material del cuerpo y el método de conexión de la válvula reductora de presión.
• - Además, la selección también puede realizarse utilizando el valor Kv, que es la capacidad de caudal cuando la válvula de control está completamente abierta. Los valores Kvs para diferentes calibres de válvulas reductoras de presión de la serie 25P son los siguientes:

Fórmula de conversión: (C v(U K) = K v × 0,963), (C v(U S) = K v × 1,156)

aplicación típica

• - Estación reductora de presión de tipo válvula piloto en serieRegulador de presión: Normalmente, cuando la relación de regulación de presión (relación entre la presión aguas arriba y la presión aguas abajo) es superior a 10:1, se utiliza en serie una estación reductora de presión de dos etapas.
• - Conexión en paralelo de estaciones reductoras de presiónVálvula reductora de presión: Aunque la válvula reductora de presión puede ajustarse entre su caudal máximo y carga cero (válvula reductora de presión cerrada), su vida útil se verá afectada cuando la válvula reductora de presión funcione en condiciones de carga baja durante un largo período de tiempo, cuando se recomienda utilizar dos estaciones reductoras de presión en paralelo. Cuando la carga mínima es inferior a la cantidad máxima de 10%, se recomienda utilizar dos válvulas reductoras de presión en paralelo, utilizando la conexión en paralelo, el sistema se puede cambiar automáticamente entre las condiciones de carga grande y pequeña.

Otros tipos de válvulas de control de la serie 25

La serie Spiessak 25P de válvulas reductoras de presión viene en muchas variedades, y además del modelo 25P, hay muchos otros tipos para satisfacer diferentes necesidades.

• - Tipo 25PELa incorporación de una electroválvula E al 25P permite el control electrónico remoto de encendido/apagado durante la despresurización.
• - Tipo 25BPVálvula reductora de contrapresión para controlar la estabilización de la presión aguas arriba.
• - Modelo 25TVálvulas de control de temperatura de acción automática que utilizan una válvula principal 25P equipada con una válvula piloto de control de temperatura T para un control preciso de la temperatura de proceso, muy utilizadas en el control de temperatura de diversos intercambiadores de calor de vapor.
• - Tipo 25PTVálvula de control de temperatura reductora de presión : La válvula de control de temperatura reductora de presión, con la adición de una válvula piloto de control de temperatura T a la 25P, permite controlar la temperatura del proceso mientras se reduce la presión. La válvula piloto de temperatura tiene un dial de temperatura para el ajuste correcto de la temperatura y está disponible con una amplia gama de sondas y longitudes de tubo capilar para diferentes rangos de temperatura.

Soluciones y ventajas de las estaciones reductoras de presión

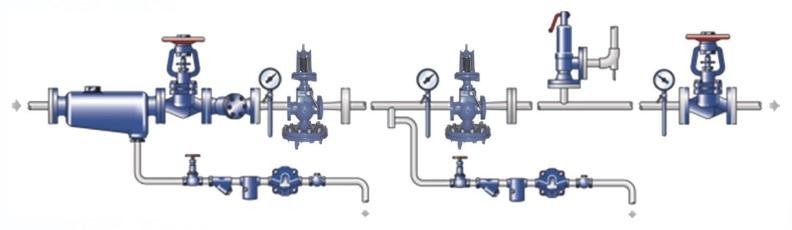

Componentes de la estación reductora de presión

Las Estaciones Reductoras de Presión están formadas por una variedad de componentes, a continuación se enumeran los componentes comunes e información sobre modelos y especificaciones:

Ventajas de uso

• - Proporciona soluciones de válvulas reductoras de presión adaptadas al sistema para un control preciso de la presión, una mejora de la eficacia del proceso y la calidad del producto.
• - La selección profesional de productos y el diseño de sistemas, el diseño estandarizado y las configuraciones de instalación ideales permiten una instalación in situ rápida y sencilla con un tiempo de inactividad reducido.

Ya sea desde el punto de vista del rendimiento, la función o la gama de aplicaciones, las válvulas reductoras de presión de tipo piloto de la serie 25P y las válvulas reguladoras de la serie 25 de Spiroshaq muestran una excelente calidad y ofrecen una garantía fiable para el funcionamiento eficiente y seguro de los sistemas de vapor.
