Controlador de nivel LC2650 de Spirax Sarco

Descripción

El controlador de nivel LC2650 de Spirax Sarco para fluidos conductivos permite conmutar o regular el nivel de calderas, depósitos y recipientes, con un límite de funcionamiento de 32 bares a 239 °C y dos canales de alarma con ajustes de alarma alta o baja independientes. La conductividad mínima aplicable al controlador es de 5us/cm o 5ppm (utilizando LP20 y PA20).

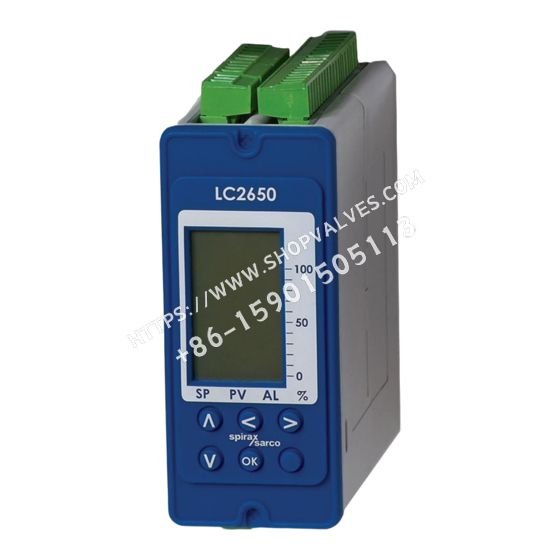

El panel frontal está equipado con una pantalla LCD y cinco botones. La pantalla LCD muestra información operativa en modo de funcionamiento y también muestra la tendencia de fluctuación de nivel durante un periodo de tiempo determinado. En el modo de funcionamiento, los datos más frecuentes se muestran en varias pantallas consecutivas. El menú de prueba dispone de una función de diagnóstico para medir las entradas y también para ajustar las salidas desde el panel frontal. Todos los parámetros de puesta en servicio están protegidos por contraseña para evitar ajustes no deseados o incorrectos.

Se comunica con los productos vecinos a través de un bus de infrarrojos, puede designarse como maestro o esclavo y está disponible para montaje en panel, carril DIN o placa base.

Características principales

Control de ajuste o conmutación del nivel de agua de la caldera mediante sensores capacitivos.
Los puntos pueden modificarse.
Control unitario, binario o ternario.
Una pantalla gráfica LCD y cinco botones.
Visualización gráfica del estado, porcentaje FV, alarmas y gráficos de tendencias.
Comunicación por infrarrojos.
Comunicación EIA 485/Modbus.
Certificación UL y TUV.

acreditación

El LC2650 cumple con la Directiva EMC 2017/30/UE y sus requisitos y es adecuado para su uso en entornos industriales pesados con una evaluación EMC detallada, número de referencia UK Supply BH LC2650 2008.
Cumple la Directiva de Baja Tensión y los requisitos de seguridad de la norma EN 61010-1:2001 Material eléctrico de medida, control y uso en laboratorio.
Ensayados como controladores de nivel según las normas Vd TÜV Water Control Devices 100 (07:2006), UL Listed (abierto).

aparato

Funcionamiento On/OffControl de encendido/apagado de la bomba, 2 salidas de alarma, salida de nivel de 4 - 20 mA (aislada), también está disponible el control de encendido/apagado de la válvula solenoide en lugar de la bomba.
Control reglamentario: El control de la válvula de control se realiza mediante el accionamiento del motor de la válvula o mediante una señal de control de 4 - 20 mA, 2 salidas de alarma, salida de nivel de 4 - 20 mA (aislada).
Control modulante binario o ternarioMando de la válvula de control mediante accionamiento del motor de la válvula o señal de control de 4 - 20 mA, 2 salidas de alarma, salida de nivel de 4 - 20 mA (aislada), señal de realimentación del caudalímetro de vapor, señal de realimentación del agua de alimentación.

función de entrada

El LC2650 compara la señal de entrada con el punto de consigna del usuario y cambia la señal de salida para controlar el nivel de agua en la caldera o el depósito.

exportaciones

Las señales de control del producto pueden conectarse a bombas o válvulas reguladoras, y también proporciona salidas de relé para alarmas alta y baja, salidas de reposición aisladas de 0 - 20 mA o 4 - 20 mA, y los parámetros pueden transmitirse mediante comunicación RS485/MODBUS.

Otras características

Se utilizan filtros adicionales para aumentar la amortiguación en condiciones fluctuantes.

Parámetros técnicos

evento deportivo	datos
suministro eléctrico	Tensión de alimentación: 110 - 240 VAC, 50/60HZ Consumo: 7,5 W (máx.)
matriz	Sólo para uso en interiores Altitud máxima: 2000 m sobre el nivel del mar. Temperatura ambiente: 0 - 55 °C Humedad relativa máxima: 80% a 31 °C, disminuyendo linealmente hasta 50% a 40 °C. Categoría de sobretensión: III Clase de contaminación: 2 (cuando se suministra), 3 (cuando se monta en una caja) - Mínimo IP54 o UL50 / NEMA Tipo 3, 3S, 4, 4X, 6, 6P o 13 Grado de sellado (sólo panel frontal): sólo manguera NEMA Tipo 4 (certificado por UL) y conforme a IP65 (certificado por TRAC Global)
seguridad eléctrica	EN 61010-1 UL61010-1, 3ª edición, 2012 - 05
LVD (seguridad)	-
EMC	Inmunización/emisiones: CAN/CSA-C22.2 nº 61010-1, 3ª edición, 2012 - 05, para instalaciones industriales pesadas
carcasas	Material: Policarbonato 294 Material del panel frontal: (Azul) Goma de silicona, 60shore
soldar	Estaño/plomo (60/40%)
Conectores de alimentación y señal	Terminales: Terminales enchufables con conectores de tornillo. Nota: Utilice únicamente los terminales suministrados por Spirax Sarco; de lo contrario, la seguridad y las homologaciones se verán reducidas. Sección del cable: de 0,2 mm² (24 AWG) a 2,5 mm² (12 AWG). Longitud de pelado: 5 - 6 mm a altas temperaturas
Sensor de nivel de líquido	Tipo de blindaje: Blindaje
Cables/alambres para retroalimentación, caudalímetros de vapor y agua	Número de núcleos: 3 núcleos (LP20/PA20), 2 ó 3 (transmisor 4 - 20 mA) Tamaño: 1 - 1,5 mm² (18 - 16 AWG) Longitud máxima: 100 m Tipo recomendado: Prysmian (Pirelli) FP200, Delta Crompton Firetuf OHLS
Cable de salida 0/4 - 20 mA	Tipo: par trenzado Tipo de blindaje: Blindaje Número de núcleos: 1 Tamaño: 0,23 - 1 mm² (24 - 18 AWG) Longitud máxima: 100 m
Cableado de comunicación RS485	Tipo: cable de par trenzado EIA RS485 Tipo de blindaje: Blindaje Logaritmo: 2 ó 3 Tamaño: 0,23 mm² (24 AWG) Longitud máxima: 1200 m Tipo recomendado: Alpha 6413 o 6414. Puede utilizarse con LAN Cat 5 o Cat 5E ScTP (blindada), FTP (hoja) o STP Alpha 6413 o 6414, pero limitada a 600 metros.
Introducción de datos técnicos	Tensión de nivel: mín. 0 Vcc o 1 V (sobrerango seleccionable), máx. 6 Vcc (máx. absoluto = 7 Vcc ), impedancia de entrada 28 kΩ, precisión 51 TP3T FSD rango de funcionamiento, repetibilidad 2,51 TP3T FSD rango de funcionamiento, resolución 14 bits (aprox. 0,15 mV), tiempo de muestreo 260 Hz, corriente mín. 0 mA, corriente máx. 20 mA Impedancia de entrada 110 Ω, repetibilidad 2,51 TP3T FSD rango de funcionamiento, resolución 14 bits (aprox. 1 uA), tiempo de muestreo 260 Hz Alarma de nivel "fuera de rango" - Tensión: nivel de alarma mínimo 1 Vcc, nivel de alarma máximo > 6,5 Vcc, nivel de recuperación máximo < 6 Vcc Alarma de nivel "fuera de rango" - Corriente: nivel de alarma mínimo 4 mA, nivel de alarma máximo > 21 mA, nivel de recuperación máximo < 20 mA Alimentación de 24 Vcc: 32 Vcc máx. (sin carga, abierto), 25 mA máx., oscilación de 10 mV, a plena carga 4 - 20 mA: corriente mínima 0 mA, corriente máxima 22 mA, tensión de bucle abierto 19 Vcc (máx.), resolución 1% FSD, carga de salida máxima 500 ohmios, aislamiento 100 V, relación de salida 10/seg.
exportaciones	Contactos: 2 × relé conmutado unipolar (SPCO) Tensión nominal (máx.): 250 Vca Relés: carga resistiva 3 amperios a 250 Vca, carga inductiva 1 amperio a 250 Vca, carga de motor CA ¼ HP (2,9 amperios) a 250 Vca, 1 / 10 HP (3 amperios) a 120 Vca, carga de trabajo piloto C300 (2,5 amperios) - Circuito de control/bobinas Vida eléctrica (acción): 3 x 10⁵ o superior, en función de la carga. Vida mecánica (acción): 30 x 10⁶
RS485	Capa física: RS485 4 hilos full-duplex o 2 hilos half-duplex Capa de protocolo: formato Modbus RTU Aislamiento: 60 Vac/dc Carga de la unidad receptora: (256 dispositivos - máximo) Velocidad de salida: hasta 10 fps
comunicación por infrarrojos	Capa física: IrDA Velocidad en baudios: 38400 Alcance: 10 cm Ángulo de trabajo: 15 ° Información sobre seguridad ocular: Resumen: EN 60825-12 : 2007 Seguridad de los productos láser - No superación del límite de emisión de clase 1 (AEL)

Información de seguridad, Instalación y mantenimiento

ADVERTENCIA: Este documento no contiene información suficiente para instalar el producto de forma segura. El producto funciona con tensiones peligrosas, consulte la Guía de instalación y mantenimiento suministrada con el producto antes de instalarlo.
Nota: Asegúrese de que no haya condensación en el interior del producto antes de instalar y conectar el cable de alimentación. El producto puede montarse en carril DIN, placa base o panel y se suministra con un bisel de instrumento. El producto debe montarse en un panel de control industrial adecuado o en una caja ignífuga para proporcionar protección contra choques y contra el medio ambiente, se requiere un mínimo de IP54 (norma EN 60529) o Tipos 3, 3S, 4, 4X, 6, 6P y 13 (UL50/NEMA 250) y Spirax Sarco dispone de cajas de plástico y metal adecuadas.

No instalar en el exterior sin protección adicional contra la intemperie.
No intente abrir el producto: está sellado y no tiene piezas sustituibles ni interruptores internos.
No bloquee los rayos infrarrojos entre los productos.
En el Reino Unido, debe seguirse la especificación IEE (BS 7671), y en otras regiones, los protocolos adecuados. Todos los materiales y procesos de cableado deben cumplir las normas EN e IEC correspondientes.
No se requiere ninguna revisión especial, mantenimiento preventivo o inspección del producto. Los controles y alarmas del nivel de agua de la caldera deben comprobarse y verificarse, y en las Directivas de Salud y Seguridad BG01 e INDG436 se dan orientaciones generales al respecto.

pesos

550g

Cómo hacer un pedido

Ejemplo: 1 controlador de nivel Spirax Sarco LC2650.
