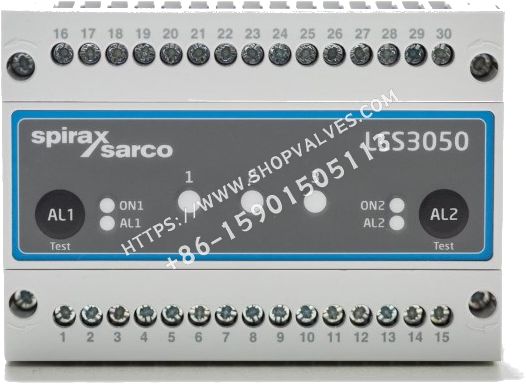

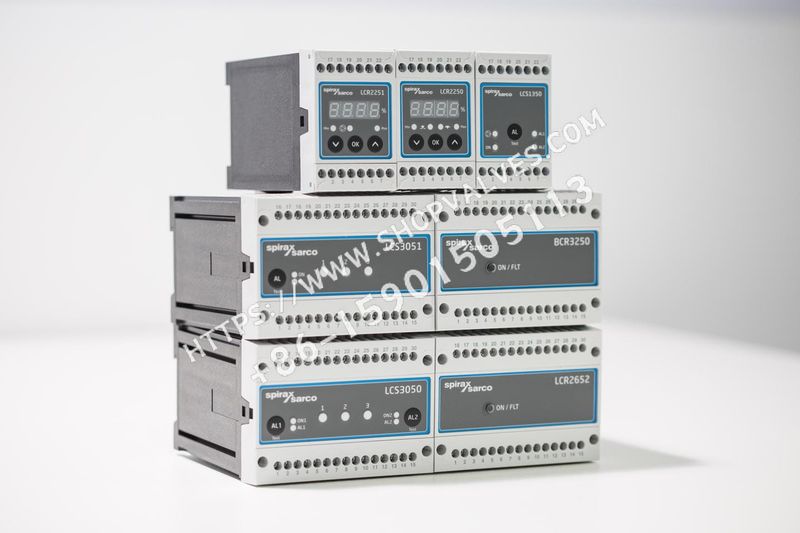

Spirax Sarco LCS3050 Interruptor de nivel bajo para sensor único

El interruptor de nivel bajo Spirax Sarco LCS3050 para un solo sensor se utiliza junto con el sensor de nivel LP40 para limitar el nivel de líquido en calderas de vapor e instalaciones de agua caliente (a presión). El interruptor de nivel corta la calefacción cuando el nivel cae por debajo de un nivel mínimo establecido. Este interruptor de nivel de sonda única está diseñado para conectarse a un sensor de nivel. Cuando el nivel real desciende por debajo del nivel bajo, el sensor de nivel queda expuesto y el interruptor de nivel activa una alarma de nivel bajo, determinándose el punto de activación por la longitud de la varilla de la sonda (sensor de nivel LP40). Al final del retardo de corte de corriente, los dos contactos de salida del interruptor de nivel cortan el circuito de seguridad de calefacción. La función de corte de calefacción está enclavada con el circuito de seguridad externo y la sonda de nivel sólo puede desactivarse cuando vuelve a entrar en el agua, mientras que la señal de salida conectada al dispositivo de alarma externo se desconecta momentáneamente. En caso de avería en la sonda de nivel y/o en la conexión eléctrica, también se emite una alarma. El procedimiento de autocomprobación supervisa la función de seguridad; en caso de avería, el circuito de seguridad se desconecta inmediatamente y la calefacción se detiene, los mensajes de alarma y error se muestran mediante LED, la señal de salida se activa inmediatamente y sin retardo, y el usuario puede simular la alarma pulsando el botón de prueba.

Directivas y normas

• Directiva de equipos a presión de la UE (PED) 2014/68/UE, el interruptor de nivel LCS3050 en combinación con la sonda de nivel LP40 está homologado por la UE según EN 12952/EN 12953.
• Seguridad funcional según IEC 61508, la combinación de dispositivos LP40 + LCS3050 corresponde a un subsistema de tipo B con nivel de integridad de seguridad (SIL) 3.
• Homologación según el boletín VdTÜV "Nivel de agua 100".
• Cumple los requisitos de la Directiva de Baja Tensión 2014/35/UE y la Directiva CEM 2014/30/UE.
• No puede utilizarse en zonas con requisitos de protección contra explosiones según la Directiva europea 2014/34/UE.

Parámetros técnicos

• suministro eléctrico: 24 Vcc +/- 20%
• alambre fusibleAlimentación externa 0,5 A (medio retardo)
• derroche de energía: 7 W
• Conexión eléctrica al sensor de nivel: 1 entrada para sonda de nivel LP40, 4 polos blindada
• sensibilidad de respuesta(Conductividad del agua a 25 °C) > 10 ... < 10000 μS/cm
• exportaciones: 2 contactos secos pasivos, 6 A 250 Vca/30 Vcc cos f = 1; tiempo de retardo de respuesta 3 s; 1 salida pasiva externa, 24 Vcc, 100 mA máx. (salida semiconductora)
• Indicadores y reguladores1 LED rojo, 1 LED verde para el estado de funcionamiento y las alarmas; 3 LED rojos para el diagnóstico
• Material de la carcasaPolicarbonato negro para la base; policarbonato gris para el panel frontal
• seguridad eléctricaClase de contaminación 2, categoría de sobretensión III (EN 61010-01); clase de protección de la caja IP 40 (EN 60529); clase de protección del bloque de terminales IP 20 (EN 60529)
• pesosAprox. 0,5 kg
• temperatura ambiente0 cuando está activado55°C; -10°C durante el funcionamiento55°C; temperatura de transporte -20°C+80°C (<100 horas), tiempo de descongelación 24 horas antes de poner el aparato en funcionamiento con corte de corriente; temperatura de almacenamiento -20°C+70°C, 24 horas de descongelación antes de poner en funcionamiento el equipo de apagado
• humedad relativa: 95% máx, sin condensación
• altura sobre el nivel del marHasta 2000 metros

conectar un cable

El bloque de terminales es extraíble, la carcasa se fija al carril de soporte TH 35 (EN 60715) y los parámetros relacionados con el cableado son los siguientes:

• Sección máxima del cableado: 1 x 4,0 mm² (por cable, sólido), o 1 x 2,5 mm² (por cable trenzado, con funda según DIN 46228), o 2 x 1,4 mm² (por cable trenzado, con funda según DIN 46228)

Descripción

Interruptor de bajo nivel para sondas individuales, contactos secos pasivos con 2 circuitos de seguridad, 1 señal de salida de alarma externa, tensión de alimentación 24 Vcc, 7 W.

Ejemplo de pedido

1 interruptor de nivel Spirosaq LCS3050 para una sola sonda de nivel bajo.
