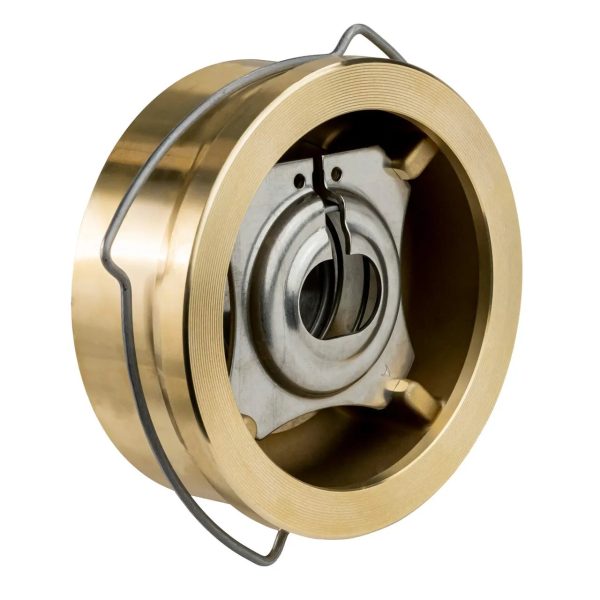

杰斯特拉 GESTRA RK71 非返回阀 黄铜止回阀

GESTRA RK71 非返回阀是德国GESTRA品牌下的经典DISCO®系列产品，专为工业管道系统设计，提供可靠的防倒流保护。作为一款高品质黄铜止回阀，它适用于PN6-16压力等级和DN15-100直径范围，确保液体、气体和蒸汽的单向流动。GESTRA RK71止回阀以其紧凑设计和耐用材料著称，广泛用于加热、HVAC和压缩空气系统中。

产品规格与技术参数

GESTRA RK71 非返回阀采用晶圆式结构，易于夹持在法兰之间，符合国际标准，确保安装便捷。以下是详细规格：

• 公称压力（PN）：6/10/16 barg。
• 公称直径（DN）：15-100 mm（相当于1/2" - 4"）。
• 温度范围：-60°C 至 250°C（视压力和介质而定，标准加热应用最高100°C）。
• 开启压力：带弹簧版本10-18 mbar，无弹簧版本2.5-6.5 mbar（取决于DN大小）。
• 尺寸与重量（示例）：
  • DN 15：长度16 mm，直径40 mm，重量0.09 kg。
  • DN 50：长度40 mm，直径95 mm，重量1.05 kg。
  • DN 100：长度60 mm，直径152 mm，重量3.2 kg。
• 法兰连接标准：DIN/EN BS EN 1092-1 (Form B1)、BS 10 Table D/E/F。
• 压力温度额定值（RK71 PN16 CW617N示例）：


  温度 (°C)	20	120	200	250
  压力 (barg)	16	16	14	13

GESTRA RK71止回阀的整体长度符合EN 558-1系列49标准，极短设计减少安装空间需求。更多技术细节请参考官方数据表PDF。

材料与结构特点

GESTRA RK71 非返回阀选用优质材料，确保耐腐蚀和长寿命：

• 阀体、座圈和导向肋：CW617N热压黄铜（ASTM C38000等效），抗腐蚀性强，适用于非危险介质。
• 阀盘、弹簧和固定件：1.4571奥氏体不锈钢（AISI 316 Ti等效），提供金属对金属密封（可选EPDM、FPM或PTFE软密封，用于水、蒸汽、矿物油或腐蚀性介质）。
• 其他组件：弹簧固定器和定心环采用不锈钢，确保稳定操作。

关键特点包括：

• 弹簧辅助设计：允许任意位置安装（水平、垂直或倾斜），无弹簧版本仅限垂直向上流动。
• 低压降与低噪音：四个导向肋减少磨损，优化流体通过。
• 紧凑轻便：重量远低于传统阀门，降低安装成本。
• 符合标准：通过DIN EN 12266-1泄漏测试，PED 97/23/EC认证，适用于流体组2介质。无自身点火源，可在Ex区周围使用（详见ATEX声明）。
• 抗静电选项：可定制添加防静电连接。

这些特点使GESTRA RK71黄铜止回阀在工业应用中表现出色，减少维护需求。化学耐受性详情请查阅GESTRA官网技术支持。

应用领域与优势

GESTRA RK71 非返回阀广泛应用于各种工业场景，确保系统安全和高效运行：

• 加热与HVAC系统：防止热水或蒸汽倒流，适用于压缩空气和通风管道。
• 蒸汽与冷凝水系统：在并联泵布置中提供反向运行保护。
• 工业管道：适用于液体、气体和蒸汽的单向控制，防止回流污染或损坏设备。
• 其他：压缩空气系统、卫生工程和空气调节技术。

优势：

• 高可靠性：金属密封确保紧闭，软密封选项提升泄漏率至A级。
• 经济高效：低安装成本、低压降，减少能源消耗。
• 易维护：紧凑设计，便于拆卸和更换。

对于特定应用的最小体积流量要求，请参考GESTRA非返回阀手册PDF，以确保阀盘稳定开启。

认证与文档

• 认证：CE标记（PED 97/23/EC），材料测试报告EN10204-2.2可选。
• 相关文档：
  • RK71产品数据表 - 包含压力降图表和安装指南。
  • GESTRA完整非返回阀手册 - 详细应用案例和技术图表。
  • GESTRA官网产品页面 - 最新更新和支持。
