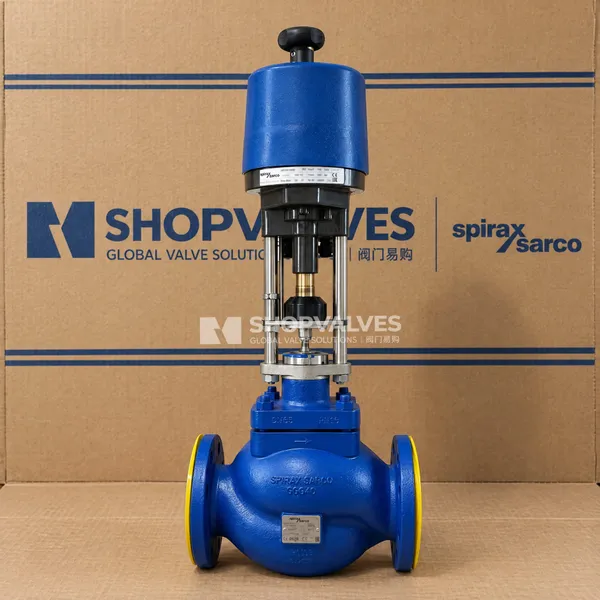

斯派莎克 Spirax Sarco AEL5电动执行器 AEL51211JXA/AEL52211JXA/AEL53211JXA/AEL54211JXA/AEL55311JXA/AEL56411JXA

斯派莎克 Spirax Sarco AEL5系列电动执行器为可反转式执行器，具有线性输出。该系列执行器有四种电源输入型号，230Vac、115Vac、24Vac和24Vdc，标准型号接收VMD(阀电机驱动)信号，如有需要则可安装内置定位板接收(4-20mA或2-10Vdc)控制信号，24VDC不能加定位板。

执行器可选是否订购电位计，订购电位计的执行器配有1kΩ反馈电阻作为标准配置，它可以和接收4-20mA或2-10V的定位板配套使用，或者作VMD输入信号的反馈，其它可供配件包括辅助限位开关和防冷凝加热器。配以合适的阀门适配器和安装法兰，该系列执行器可用于以下阀门：2-通阀SPIRA-TROL，3-通阀QL33、QL43、QL63和QL73。

材质

部件	材质（推力范围）
外壳	聚碳酸酯（1-8 KN）/压铸铝（14-25 KN）
轭、安装法兰、适配器	不锈钢

技术参数

项目	参数
电源	230Vac、115Vac、24Vac、24Vdc（AEL56系列不提供24Vdc）
电源频率	50Hz/60Hz/连续
封装等级	IP65（安装于室内外，应有足够保护）
环境温度	-20-+60℃（如装定位板：-20-+50℃）
电机类型	同步电机（1-14 KN）、导步电容反转电机（25KN）、有刷直流电机（直流电源）
手动操作	手轮
接线口	2×M20×1.5（1-14 KN）/3×M20×1.5（25 KN）
认证	符合EN50081-1、EN50082-2（EMC）、EN61010-1/A2（安全）、92/31/EEC修正案、89/336/EEC、93/68EEC（LVD）、EMC和72/73/EEC标准

重量

型号	重量（近似）kg
AEL51_	4.5
AEL52_	4.8
AEL53_	5.2
AEL54_	7.0
AEL55_	10.0
AEL56_	20.0

可供选项

• 定位板（用于接收4-20mA或2-10Vdc信号）
• 辅助限位开关
• 防冷凝加热器
• 1kΩ电位计（带/不带）

产品命名规则

项目	示例	说明
型号	AEL51211JXA	AEL=电动执行器，5=系列，1=推力1KN，2=行程50mm，1=电源230Vac，J=控制信号230V VMD，X=无故障保护，A=带1kΩ电位计
定位板	AEL5961	用于4-20mA/2-10Vdc控制信号

订购示例

• 控制阀：DN20 KE43 PTSUSS.2 Kv6.3 PN40，最大压力20 bar，电源230Vac，控制信号4-20mA
  执行器：AEL51211JXA（带定位板AEL5961，阀适配器AEL6911，安装法兰EL5970）
• 控制阀：DN65 KE43 PTSUSS.2 Kv63 PN40，最大压力20 bar，电源230Vac，控制信号4-20mA
  执行器：AEL54211JXA（带定位板AEL5961，安装法兰EL5971）

注意事项

• 对于介质温度130℃~240℃的工况，需选配高温组件（具体参见文档高温组件参数）。
• 24VDC型号不可安装定位板，如需模拟信号控制需选择其他电源类型。
