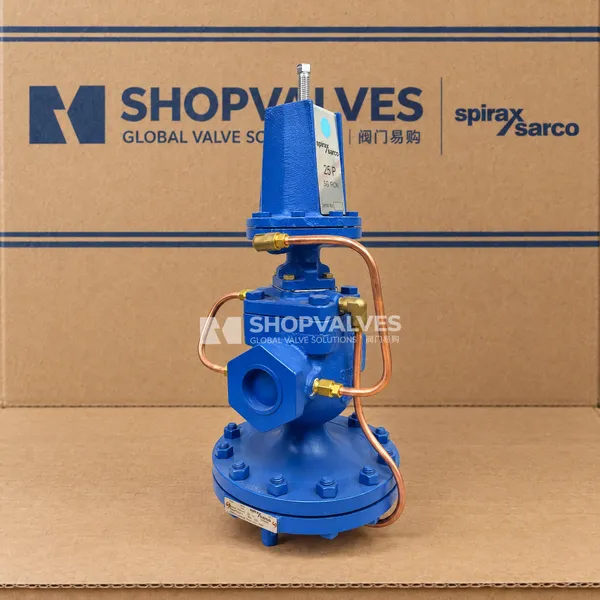

斯派莎克 Spirax Sarco 25P 导阀型减压阀 ½“ - 5” 螺纹(丝扣)

斯派莎克Spirax Sarco 25P导阀型减压阀½" - 5"为自作用导阀型减压阀。通过外部压力感应管感应下游压力，调节主阀开度并维持压力稳定。在下游无负荷时，阀可以关闭。该减压阀主阀为单阀座，硬质合金阀芯处理，阀本体为球墨铸铁（或铸钢），导阀通过螺栓直接安装在主阀上。

可供型号

型号	SKU
1/2" 25P SG Blue	6090328
3/4" 25P SG Blue	6090331
1" 25P SG Blue	6090334
1 1/4" 25P SG Blue	6090337
1 1/2" 25P SG Blue	6090340
2" 25P SG Blue	6090343

下游压力范围

• 黄色弹簧：0.2 bar g - 2.1 bar g
• 蓝色弹簧：1.4 bar g - 7.0 bar g
• 红色弹簧：5.6 bar g - 14.0 bar g

口径和管道连接

• ½" - 2"：螺纹BSPT(BS21)
• ½" - 4"：法兰PN16、25（球墨铸铁），PN40（铸钢）
• 5"：法兰PN16、25（球墨铸铁）
• 其它连接尺寸请咨询斯派莎克

重量

口径	重量（铸铁）（kg）
1/2"	10.8(螺纹)、11.4(法兰)
3/4"	10.2(螺纹)、12.2(法兰)
1"	13.6(螺纹)、16(法兰)
1 1/4"	16(螺纹)、18.8(法兰)
1 1/2"	15.8(螺纹)、20.4(法兰)
2"	26(螺纹)、31.2(法兰)
2 1/2"	62.4(法兰)
3"	74.6(法兰)
4"	112.2(法兰)
5"	132(法兰)

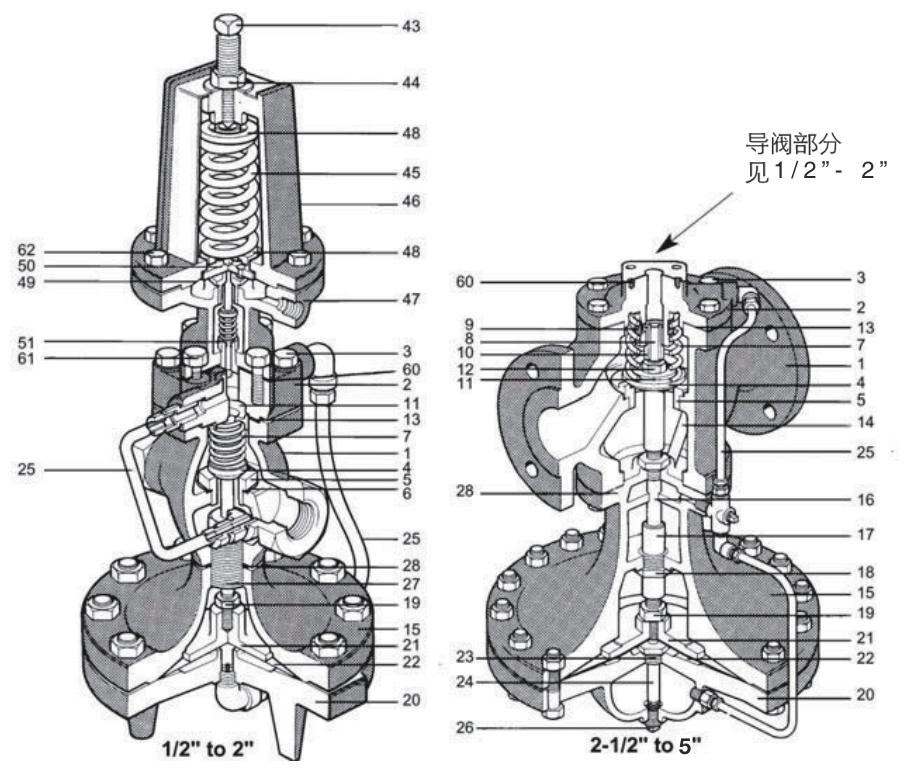

材料

序号	部件	材料
1	阀体	球墨铸铁QT400 - 18
2	阀盖	球墨铸铁QT400 - 18
3	阀盖螺栓	钢SAEJ429 Grs
4	主阀芯	不锈钢AISI 420
5	主阀座（1/2" - 2"）	不锈钢AISI 420
5	主阀座（2 1/2" - 5"）	不锈钢AISI 304
6	主阀座垫圈	铜
7	阀回复弹簧	不锈钢AISI 302
8	过滤网	不锈钢AISI 304
9	阀杆	不锈钢AISI 304
10	阀杆套管（1/2" - 2"）	黄铜
10	阀杆套管（2 1/2" - 5"）	钢
11	阀盖垫片	不含石棉
12	弹簧导承	钢SAEJ995
13	螺帽（1/2" - 2"）	黄铜
13	螺帽（2 1/2" - 5"）	钢
14	压力平衡管	不锈钢AISI 304
15	隔膜顶盖	球墨铸铁QT400 - 18
16	阀杆衬套	不锈钢AISI 304
17	隔膜底盖（1/2" - 2"）	黄铜
17	隔膜底盖（2 1/2" - 5"）	铸铁
18	顶杆导承（1/2" - 2"）	黄铜
18	顶杆导承（2 1/2" - 5"）	不锈钢
19	隔膜盘	球墨铸铁QT400 - 18
20	隔膜盘顶杆	不锈钢AISI 304
21	螺帽（2 1/2" - 5"）	钢
22	主隔膜（1/2" - 3"）	磷青铜
22	主隔膜（4" - 5"）	不锈钢
23	套管	不锈钢AISI 304
24	短管及阻尼孔	12L14
25	外接管组	不锈钢ASTM B280
26	堵头	钢12L14
27	连接螺栓	钢SAE1060
28	调节螺丝（1/2" - 2"）	黄铜
28	调节螺丝（2 1/2" - 5"）	不锈钢
43	导阀弹簧	铜无石棉
44	锁紧螺母	钢
45	垫圈	不锈钢AISI 304
46	隔膜顶盖	球墨铸铁QT400 - 18
47	弹簧板	不锈钢ASTM B283
48	隔膜底盖	黄铜SAE1010
49	导阀弹簧	钢SAE1010
50	隔膜板	球墨铸铁QT400 - 18
51	隔膜	磷青铜AISI 302
60	导阀垫圈	石墨/石棉AISI 302
61	导阀安装螺母	钢SAE J 429 Grs
62	隔膜室螺母	钢/1 - 18x1" SAE J429 Grs

安装

减压阀应安装在水平管道上，并配有旁路和截至阀，阀上游应安装疏水阀和过滤器，下游压力感应管前后至少要有10倍管径的直段。

流量

口径	Cv值
1/2"	3.4
3/4"	6.5
1"	10.5
1 1/4"	14
1 1/2"	20
2"	35
2 1/2"	56
3"	74
4"	115
5"	123

典型应用

25P精确可靠，可以将蒸汽从高压减至设备的有效工作范围，并防止设备受损。
