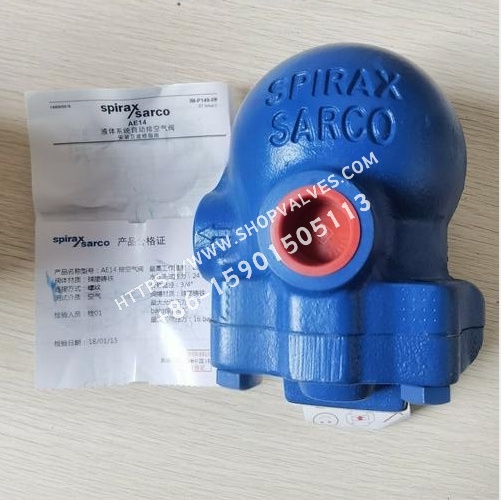

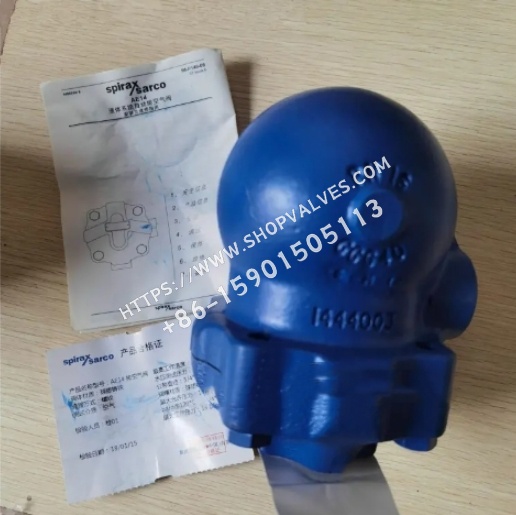

斯派莎克 Spirax Sarco AE14/AE14E/AE14S/AE14SV/AE14ESV 球墨铸铁 液体系统自动排空气阀

斯派莎克 Spirax Sarco AE14球墨铸铁液体系统自动排空气阀为用于液体系统的浮球型排空气阀。阀体和阀盖为球墨铸铁，整个设备维修方便。AE14标准型号带有氟化橡胶阀锥，也可提供AE14SV和AE14ESV型，其在进口接口处再装配上内置截止阀。

可供型号

型号	SKU
1/2" AE14	1490600
3/4" AE14	1490700
1/2" AE14E	1490000
3/4" AE14E	1490100

可供型号

AE14	氟化橡胶阀锥(标准型)
AE14E	EPDM阀锥
AE14S	不锈钢阀锥
AE14SV	氟化橡胶阀锥和截止阀
AE14ESV	EPDM阀锥和截止阀

标准与证书

本产品符合欧洲压力设备指令97/23/EC，如需要可提供钢印。本产品可提供EN 10204 2.2证书，注：如需提供证书，请在订购时说明。

口径和管道连接

½", ¾"BSP或NPT螺纹连接。

压力/温度控制

阀体设计条件		PN16
PMA-最大允许压力		16bar g@110 ℃
TMA-最大允许温度		250 ℃ @13.6bar g
最小允许温度		0 ℃
PMO最大工作压力		16bar g
TMO最大工作温度	AE14E和AE14ESV	127 ℃ @15.5 bar g
	AE14和AE14SV	200 ℃ @14.5 bar g
	AE14S	250 ℃ @13.6 bar g
最低工作温度		0 ℃
△ PMX-最大压差		14 bar g
设计最大冷态水压试验压力		24 bar g
最小液体比重		0.6

材质

序号	部件	材质
1	阀体	球墨铸铁 DIN 1693 GGG 40
2	阀盖螺栓	钢 BS 3692 Gr. 8.8
3	阀盖垫圈	加强型片状石墨
4	阀盖	球墨铸铁 DIN 1693 GGG 40
5	主阀座	不锈钢 BS 970 431 S29
6	主阀座垫圈	不锈钢 BS 1449 304 S11
7	主阀装配螺栓	不锈钢 BS 6105 Cl A2-70
8	浮球及杆	不锈钢 BS 1449 304 S16
9	阀芯	AE14, AE14SV：氟化橡胶<br>AE14E, AE14ESV：EPDM WRc 9205519<br>AE14S：不锈钢 AISI 440B
10	销托架	不锈钢 BS 1449 304 S16
11	销	不锈钢
*12	截止阀外罩	黄铜 BS 2874 CZ 121 3Pb
*13	截止阀轴	黄铜 BS 2874 CZ 121 3Pb
*14	截止阀芯	黄铜 BS 2874 CZ 121 3Pb
*15	'O’形环	合成橡胶 氟化碳
*16	截止阀垫圈	铜 BS 2870 C 101

重量

型号	口径	重量
AE14, AE14E, AE14S	½", ¾"	2.5kg
AE14ESV, AE14SV	½", ¾"	2.7kg

安全信息、安装和维护

详细信息请参考随产品提供的安装维修指南(IM-P149-06)。

处理

本产品可循环使用，处理得当不会引起环境问题。

订购

例：1-斯派莎克½"BSP螺纹连接AE14自动排空气阀，球墨铸铁阀体，氟化橡胶阀锥。
