描述
产品概述

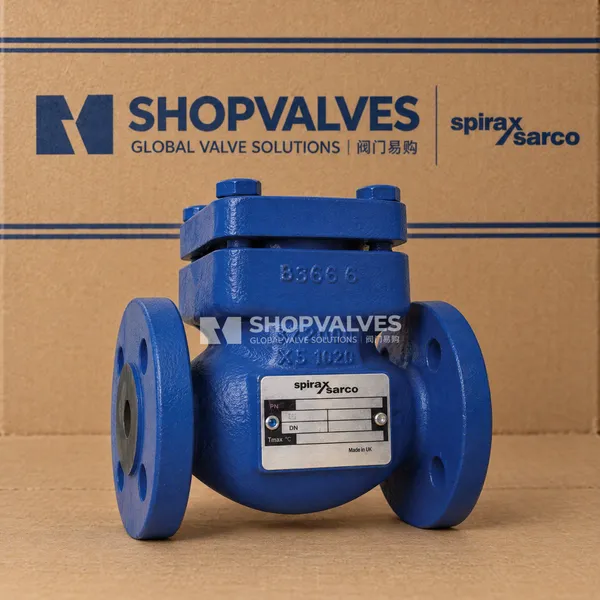

斯派莎克 Spirax Sarco LCV3 升降式止回阀依据 EN 12516 和 ASME B16.34 标准制造,专用于工业管路中防止介质逆流。阀门安装在蒸汽主管和冷凝水回收管网中,在正向压力降低或停汽时迅速关闭,避免冷凝水倒灌及设备水锤受损。

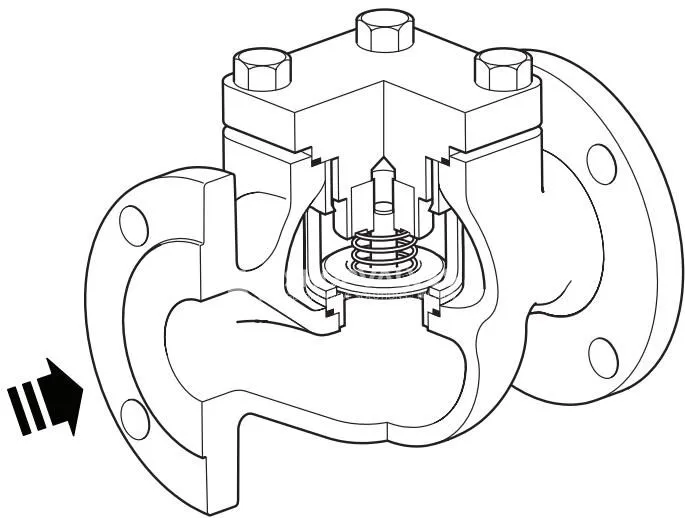

LCV3 采用顶部开盖结构,维护内部零件时无需拆除阀体与管道的连接法兰或螺纹,即可在线完成检修。LCV3 标配灰铸铁阀体与不锈钢内部构件;同系列还提供铸钢阀体的 LCV4、全不锈钢阀体的 LCV6 以及球墨铸铁阀体的 LCV7。整机密封性能达到 EN 12266-1: 2003 Rate F 级,且符合欧洲压力设备指令 2014/68/EU(SEP 至 1 类)。
核心特点
- 在线免拆维护:上阀盖拆卸设计使得检查与更换阀瓣、弹簧、阀座及密封垫片时,无需将阀体从管道切断或拆卸。
- 紧密密封标准:关断密封性能完全符合 EN 12266-1: 2003 Rate F 级要求。
- 弹簧辅助即时关闭:内置不锈钢弹簧在正向流动停止的瞬间即推动不锈钢阀瓣复位,有效在反向压差形成前阻断回流。
- 规范工程标准:全系统尺寸与承压强度按照 EN 12516 和 ASME B16.34 规范设计生产。
- 水平及垂直安装:适用于水平管道以及介质自下而上流动的垂直管线。
- 增强柔性石墨密封:阀盖与阀座垫片采用加长增强膨胀石墨材质,满足高温蒸汽工况要求。
技术规格
| 规格参数 | 螺纹 BSP 及法兰 EN 1092 PN16 | 螺纹 NPT 及法兰 ASME 125 | 法兰 JIS/KS 10 |
|---|---|---|---|
| 阀体设计标准 | EN 1092 PN16 | ASME 125 | JIS / KS 10 |
| 最大允许压力 PMA | 16 bar g @ 120 °C | 13.8 bar g @ 65 °C | 13.7 bar g @ 120 °C |
| 最大允许温度 TMA | 300 °C @ 9.6 bar g | 232 °C @ 8.6 bar g | 220 °C @ 9.8 bar g |
| 最低允许温度 | -10 °C | -10 °C | 0 °C |
| 饱和蒸汽最大工作压力 PMO | 13 bar g | 10 bar g | 11.2 bar g |
| 最大工作温度 TMO | 300 °C @ 9.6 bar g | 232 °C @ 8.6 bar g | 220 °C @ 9.8 bar g |
| 最低工作温度 | -10 °C | -10 °C | 0 °C |
| 冷态水压试验压力 | 24 bar g | 20.5 bar g | 20 bar g |
| 口径范围 | DN15 至 DN100 (1/2” 至 4”) | DN25 至 DN100 (1” 至 4”) | DN15 至 DN100 (1/2” 至 4”) |
| 密封等级 | EN 12266-1: 2003 Rate F | EN 12266-1: 2003 Rate F | EN 12266-1: 2003 Rate F |
额定流通能力($K_v$ 值)
| 口径 | DN15 (1/2”) | DN20 (3/4”) | DN25 (1”) | DN32 (1-1/4”) | DN40 (1-1/2”) | DN50 (2”) | DN65 (2-1/2”) | DN80 (3”) | DN100 (4”) |
|---|---|---|---|---|---|---|---|---|---|
| $K_v$ ($m^3/h$) | 5.0 | 8.3 | 11.0 | 18.0 | 34.0 | 42.0 | 87.0 | 113.0 | 135.0 |
注:流量单位转换公式为 $C_v\text{ (UK)} = K_v \times 0.963$;$C_v\text{ (US)} = K_v \times 1.156$。
开启压力(零流通时压差,单位:mbar)
| 流向配置 | DN15 至 DN25 (1/2” 至 1”) | DN32 至 DN50 (1-1/4” 至 2”) | DN65 至 DN100 (2-1/2” 至 4”) |
|---|---|---|---|
| 水平流向 | 22.5 mbar | 24.5 mbar | 25.5 mbar |
| 垂直向上流向 | 20.0 mbar | 20.0 mbar | 20.0 mbar |
适用范围
- 蒸汽疏水阀出口排入存在背压的冷凝水回收总管,防止停机时凝结水倒灌淹没换热空间。
- 安装于间歇冲击式疏水阀(热动力式或倒吊桶式)之后,安装位置须位于疏水阀出口后至少 1 米处。
- 提升式冷凝水回收管路底部防逆流隔离保护。
- 压缩空气管线、工艺给水及其他第 2 组工业流体系统的防倒流工况。
结构材质
| 序号 | 部件名称 | 材质 | PN/BSP 标准 | ASME/NPT 标准 |
|---|---|---|---|---|
| 1 | 阀盖 | 灰铸铁 / 球墨铸铁 | EN 1561 GJL250 | ASTM A395 |
| 2 | 阀体 | 球墨铸铁 / 灰铸铁 | EN 1563 GJS400-15 | ASTM A126 Class B |
| 3a, 3b | 垫片(阀盖垫及阀座垫) | 增强膨胀石墨 | Graphite | Graphite |
| 4, 5 | 阀座及导承 | 不锈钢 | 431 | 431 |
| 6 | 阀瓣(碟片) | 不锈钢 | 316L | 316L |
| 7 | 弹簧 | 不锈钢 | 316 S 42 | 316 S 42 |
| 8 | 紧固螺栓 | 铸钢 | Grade 8.8 | Grade 8.8 |
| 9 | 阀座支撑圈(笼套) | 不锈钢 | 316L | 316L |
外形尺寸与重量

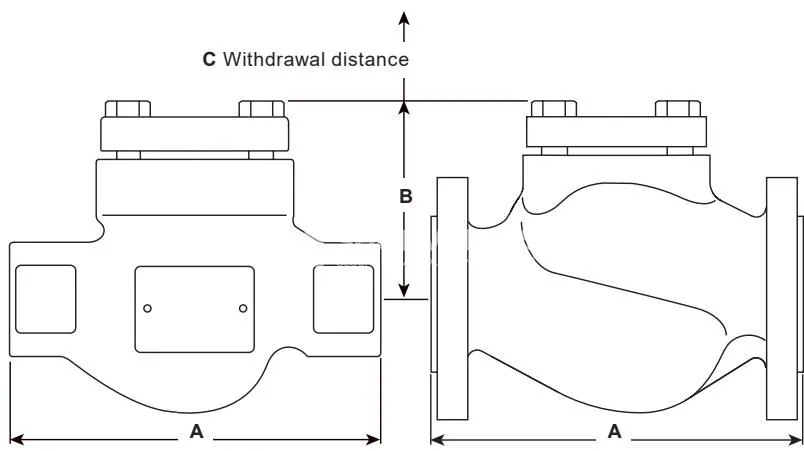

结构长度(尺寸 A,单位:mm)
| 口径规格 | BSP 螺纹 | 法兰 PN16 / JIS 10 | NPT 螺纹 | 法兰 ASME 125 | 阀盖拆卸净空高度 C |
|---|---|---|---|---|---|
| DN15 (1/2”) | 130 mm | 130 mm | 165 mm | 184 mm | 143 mm |
| DN20 (3/4”) | 155 mm | 150 mm | 165 mm | 184 mm | 143 mm |
| DN25 (1”) | 160 mm | 160 mm | 197 mm | 184 mm | 143 mm |
| DN32 (1-1/4”) | 185 mm | 180 mm | 216 mm | — | 182 mm |
| DN40 (1-1/2”) | 205 mm | 200 mm | 235 mm | 222 mm | 182 mm |
| DN50 (2”) | 230 mm | 230 mm | 267 mm | 254 mm | 182 mm |
| DN65 (2-1/2”) | — | 290 mm | — | 267 mm | 260 mm |
| DN80 (3”) | — | 310 mm | — | 298 mm | 260 mm |
| DN100 (4”) | — | 350 mm | — | 349 mm | 300 mm |
中心至阀顶高度(尺寸 B):DN15 至 DN25 为 88 mm;DN32 至 DN50 为 117 mm;DN65 至 DN80 为 166 mm;DN100 为 180 mm。
产品参考重量(单位:kg)
| 口径规格 | LCV3 法兰连接 | LCV3 螺纹连接 |
|---|---|---|
| DN15 (1/2”) | 4.30 kg | 3.10 kg |
| DN20 (3/4”) | 5.50 kg | 4.10 kg |
| DN25 (1”) | 5.82 kg | 4.10 kg |
| DN32 (1-1/4”) | 10.23 kg | 7.20 kg |
| DN40 (1-1/2”) | 11.43 kg | 8.00 kg |
| DN50 (2”) | 14.96 kg | 10.50 kg |
| DN65 (2-1/2”) | 27.04 kg | — |
| DN80 (3”) | 29.47 kg | — |
| DN100 (4”) | 48.93 kg | — |
安装指引

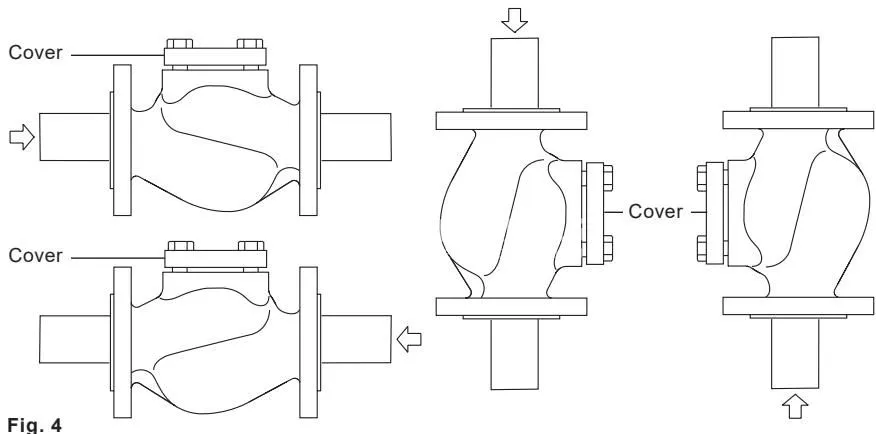

- 安装时必须确保管线介质流动方向与阀体上铸造的箭头完全一致。
- 阀门可安装于水平管道,也可安装于介质向上流动的垂直管道中。
- 阀体上方必须预留足够的拆卸空间(尺寸 C),以便维修时向上抽出内部组件套筒。
- 若置于热动力式或倒吊桶式等脉冲排放型疏水阀之后,止回阀必须布置在疏水阀出口至少 1 米以外的位置。
- 灰铸铁材质对抗管道轴向应变及同轴度偏差能力较弱,法兰螺栓必须按对称对角线原则逐步均匀拧紧,严禁强行对中拉扯。

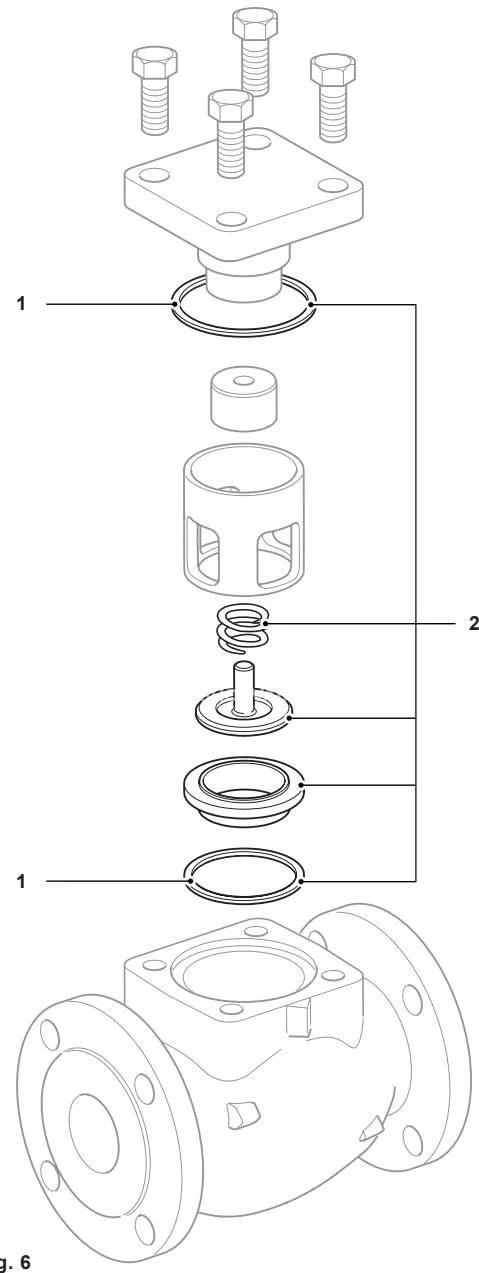

维护与备件订购

在执行拆装维修前,必须关闭隔离阀并泄压冷却至常温。工厂提供两类标准化备件包:
- 备件 1(LCV 垫片组件): 包含阀盖垫片(3a)与阀座垫片(3b)。
- 备件 2(LCV 内部组件): 包含阀盖垫片(3a)、阀座垫片(3b)、弹簧(7)、阀瓣(6)及阀座(4)。
螺栓拧紧力矩标准
| 阀门规格 | EN 扳手尺寸 | ASME 扳手尺寸 | EN 螺栓规格 | ASME 螺栓规格 | 推荐紧固力矩 |
|---|---|---|---|---|---|
| DN15 至 DN25 (1/2” 至 1”) | 17 A/F | 7/8” A/F | M10 | 1/2” - 13 UNC | 40 - 50 N m |
| DN32 至 DN50 (1-1/4” 至 2”) | 19 A/F | 1-1/16” A/F | M12 | 5/8” - 11 UNC | 80 - 90 N m |
| DN65 至 DN80 (2-1/2” 至 3”) | 24 A/F | 1-1/4” A/F | M16 | 3/4” - 9 UNC | 90 - 100 N m |
| DN100 (4”) | 24 A/F | 1-1/16” A/F | M16 | 5/8” - 11 UNC | 70 - 80 N m |
