斯派莎克 Spirax Sarco AEL6智能电动执行器AEL6221/6321/6323/6421/6422/6532/6631

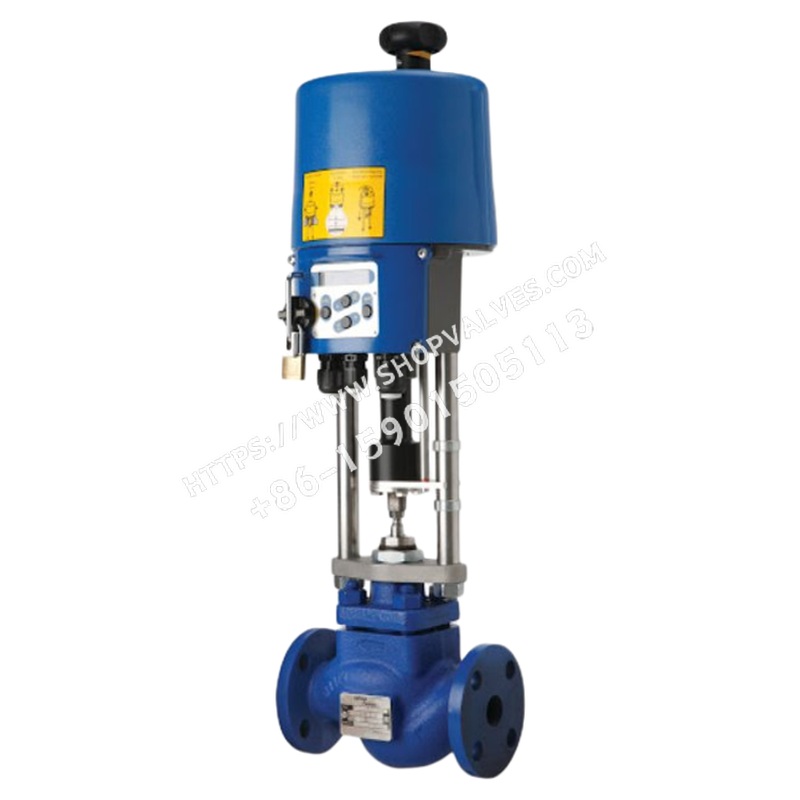

斯派莎克Spirax Sarco AEL6系列智能电动执行器，为可反转式执行器，具有线性输出，适用于DN15至DN100控制阀。该系列有四种电源输入型号：230Vac、115Vac、24Vac和24Vdc，标准型号接收VMD（阀电机驱动）信号、0/4 - 20mA或0/2 - 10Vdc控制信号。配以合适的阀门适配器和安装法兰，可用于2 - 通阀（如SPIRA - TROL ）和3 - 通阀（如QL33、QL43、QL63和QL73 ）。

材质

序号	部件	材质
1	外壳	2.3 - 8 KN：聚质酸脂 14 - 25 KN：压铸铝
2	基座	压铸铝
3	导杆	红黄铜

技术参数

型号	AEL6221-	AEL6321-	AEL6323-	AEL6421-	AEL6422-	AEL6532-	AEL6631-
电源	230Vac,115Vac,24Vac,24Vdc
电源频率Hz	50/60
最大功耗	13	19	57	25	72	65	88
封装等级	IP65（安装于室外，应有足够的保护）
执行器速度mm/s	0.9	0.9	4.5	0.7	1.7	1.3	0.4
最大推力kN	2.3	4.5	4.5	8	8	14	25
最大行程	50	50	50	50	50	65	60（115VAC和230VAC时）；100（24VAC和24VDC时）
环境限制	-20 °C至 +60 °C
控制信号	0 /4 - 20 mA或0 / 2 - 10 Vdc或VMD
定位板功能	死区在设定值0.5 - 5%范围内可调，在50mm行程的最大分辨率为0.1mA/0.05V
阀位反馈	0 /4 - 20 mA或0 / 2 - 10 Vdc
自动调试	通过行程和扭矩来进行自动调试
特性曲线校正	高达16个插入点，输入精度1 %
扭矩增加	扭矩最大至150%，并保持2.5S，使阀门关闭
状态指示	2个LED指示灯（执行器盖板下）
内部故障监控	扭矩，阀位设定值，电路板温度，定位偏差，阀位实际位置
诊断功能	存储累计运行数据（电机起动次数和电机总的运行时间）和当前数据（设定值，反馈值，扭矩，温度）

可选配件

• 附加位置开关：AEL6951(NC)和AEL6952(NO)
• 本地控制：AEL6955(2.3KN - 14KN)，AEL6956(25KN，不可改装)
• 故障指示继电器（不可改装）：AEL6973
• 通讯数据线：AEL6957
• 空间加热器：AEL6953(24VAC)，AEL6954(115VAC和230VAC)

认证

本产品具有CE钢印，符合下列认证：

• 修正案89/336/EEC，修正案72/23/EEC(EMC)，低电压指令修正案EEC。
• EN61000 - 2 - 2/2001与EN61000 - 6 - 4(EMC)，及61010 - 1/1995(安全)标准。

安装与使用注意事项

阀门应安装在水平管道上，执行器的安装位置取决于阀门的类型及介质的温度。不推荐安装执行器时其偏离垂直位置超过90度，或安装在潮湿的环境中。详细的安装和维修信息请参考产品相应的安装维修指南。

产品命名和选型实例

选型时需考虑执行器类型（电动）、动作（线性）、系列、推力(KN)、最大速度(mm/s)、电源、控制信号、故障模式等因素。例如：一套230Vac带故障保护的电动执行器，用于带PTFE阀杆密封的DN25控制阀，10bar压差下Class IV关闭等级，无高的执行器速度要求，控制信号为230Vac VMD，选型为1套斯派莎克AEL62211JS电动执行器。
