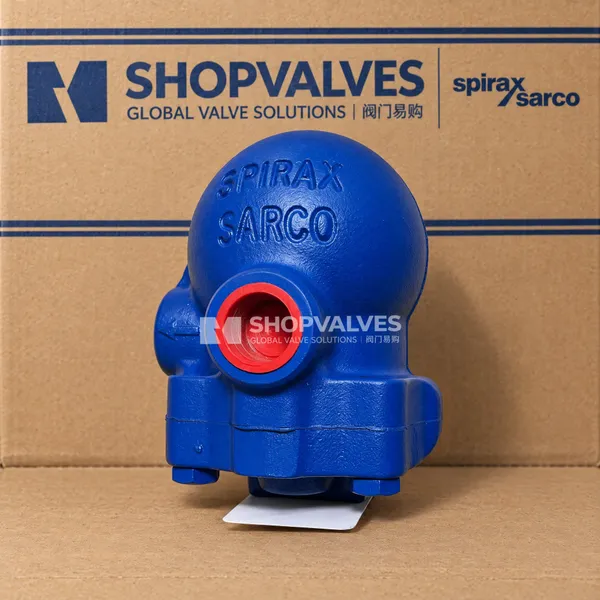

斯派莎克 Spirax Sarco CA14 球墨铸铁 空气疏水阀 气体疏水阀 BSP/NPT

斯派莎克Spirax Sarco CA14球墨铸铁空气和气体系统疏水阀½"和¾"(螺纹连接)，CA14系列浮球式自动液体排放阀，用于空气和气体系统。球墨铸铁阀体阀盖，整个装置易于维修。标准配置为氟化橡胶阀锥，型号为CA14；另有不锈钢阀锥，型号为CA14S。

可供型号

型号	SKU
1/2" CA14	1488000
3/4" CA14	1488100

标准

本产品符合欧洲压力设备指令97/23/EC。

证书

本产品可提供EN 10204 2.2证书。注：如需证书，请在订货时注明。

口径和管道连接

½"和¾"螺纹BSP或NPT。

压力/温度限制条件

阀体设计条件	PN16
PMA最大允许压力@120°C	16 bar g
TMA最大允许温度	250°C
最小允许温度	0°C
PMO最大工作压力	16 bar g
TMO最高工作温度（CA14S）	250°C@13.9 bar g
最小工作温度	0°C
PMX 最大压差（由被排的液体比重决定）	比重1.0时为14.0 bar；比重0.9时为14.0 bar；比重0.8时为14.0 bar；比重0.7时为9.0 bar；比重Min. 0.6时为5.0 bar
PMN 最小压差	0.1 bar
设计最大冷态水压试验压力	24 bar g

材质

序号	部件	材质
1	阀体	球墨铸铁DIN 1693 GGG 40
2	阀盖螺栓	钢BS 3692 Gr. 8.8
3	阀盖垫片	加强片状石墨
4	阀盖	球墨铸铁DIN 1693 GGG 40
5	主阀锥（CA14）	合成橡胶 氟化橡胶
5	主阀锥（CA14S）	不锈钢AISI 440B
6	主阀座	不锈钢BS 970 431 S29
7	阀座垫片	不锈钢BS 1449 304 S11
8	主阀装配螺丝	不锈钢BS 6105 Cl A270
9	浮球和杆	不锈钢BS 1449 304 S16
10	枢轴支架	不锈钢BS 1449 304 S16
11	枢轴	不锈钢

安全、安装和维护

详细信息请参考随产品一起提供的安装和维修指南(IM-P144-02)。

安装说明

CA14疏水阀应根据阀体上的箭头方向安装，确保浮球臂能自由垂直升降。

处理

如果带氟化橡胶部件的产品用于接近315℃甚至更高时，氟化橡胶可能分解并形成氢氟酸，应避免皮肤接触和吸入该酸，否则会导致皮肤灼伤并损害呼吸系统。氟化橡胶应按安装和维修指南推荐的方式处置，处置得当，不会造成环境伤害。

订购说明

例：1-斯派莎克½" CA14疏水阀，球墨铸铁阀体和阀盖，BSP螺纹连接。

重量

口径	重量
½"	2.5kg
¾"	2.5kg
