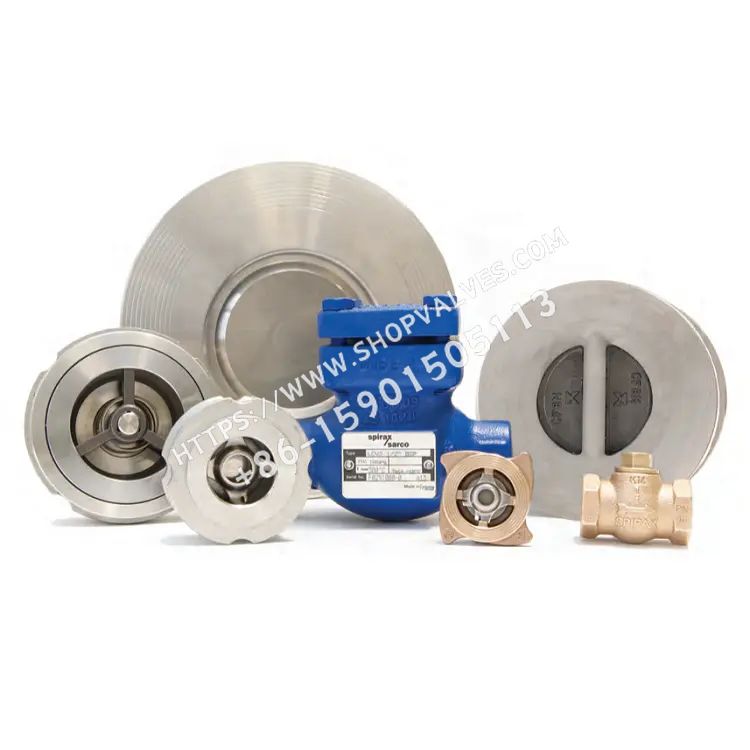

斯派莎克 Spirax Sarco DCV10不锈钢和DCV10C碳钢 中心轴向导杆止回阀

DCV10(不锈钢)和DCV10C(碳钢)碟片式止回阀设计安装在法兰之间,专门应用于水泵或其他循环工作的工况｡其可以广泛的应用于各类介质的工艺过程管道､热水系统､蒸汽和冷凝水等系统｡与传统的碟片式止回阀相比,中心导杆的设计保障了止回阀更长更可靠的使用寿命｡止回阀能够保障冷凝水或其他适合的流体的正确流向,并同时防止逆流的产生｡

标准:设计符合BS EN 14341: 2006｡本产品设计完全符合欧洲压力设备指令97/23/EC,并根据需要可提供CE标识｡阀芯阀座密封符合EN 12266-1: 2003 F等级｡

证书:本产品可提供EN10204 3.1材质证书｡注:如需提供材质证书或检验证书,请在订货时说明｡

口径和管道连接

口径:DN25,DN40,DN50,DN80,DN100,DN125,DN150,DN200和DN250
DN25-DN100 PN等级适用于右方所列的法兰:EN1092 PN25, PN16, PN40, JIS / KS 10K和JIS / KS 20K
DN125-DN250 ASME(ANSI)300等级适用右方的列的法兰:EN 1092 PN25, PN16, PN40和JIS / KS 20K(ANSI) B 16.5 Class 150和Class 300 EN 558 49系列 (DN125-DN200)和EN558 52系列 (DN250)

材料材质

DCV10和DCV10C（DN25-DN100）

序号	部位	材质
1	阀体	PN: 奥氏体不锈钢 1.4308；ASME: 奥氏体不锈钢 A351 CF8
2	碟片	DN25-DN40: 奥氏体不锈钢 A276 316L；DN50-DN100: 奥氏体不锈钢 AISI 316L
3	定位器	马氏体 BS 3146-2 ANC2
4	弹簧	不锈钢 BS2056 316 S42
5	垫片	填料加强型石墨

DCV10和DCV10C（DN125-DN250）

序号	部位	材质
1	阀体	DCV10 PN: 奥氏体不锈钢 1.4308；ASME: 奥氏体不锈钢 351 CF8 DCV10C PN: 碳钢 1.0619+N；ASME: 碳钢 A216 WCB
2	碟片	PN: 奥氏体不锈钢 1.4308；ASME: 奥氏体不锈钢 A351 CF8
3	阀座	PN: 奥氏体不锈钢 1.4308；ASME: 奥氏体不锈钢 A351 CF8
4	弹簧	不锈钢 316L
5	垫片	填料加强型石墨

Kv值

DN	DN25	DN40	DN50	DN80	DN100	DN125	DN150	DN200	DN250
KV	10.8	26	43	80	130	188	213	432	735

压力/温度限制

DCV10（DN25 - DN100）

阀体设计等级	PMA 阀体设计等级	TMA 最高允许温度	最低允许温度	PMO 最大工作压力	TMO 最高工作温度	温度限制
PN25, PN16 或 ASME (ANSI) Class 300	PN25: 25 bar g @ 0 °C PN40: 40 bar g @ 0°C ASME Class 300: 49.6 bar g @ 0 °C	PN25: 200°C @ 17.2 bar g ASME Class 300 (DN25 - DN80): 200°C @ 34.5 bar g ASME Class 300 (DN100): 400°C @ 28.4 bar g	-10°C	PN25: 25 bar g @ 0 °C ASME Class 300 DN25 - DN100: 49.5 bar g @ 0 °C	PN25: 200°C @ 17.2 bar g ASME Class 300 (DN25 - DN80): 200°C @ 34.5 bar g ASME Class 300 (DN100): 400°C @ 28.4 bar g	DN25 - DN80: -10°C to +200°C DN100: -10°C to +400°C

设计最大冷态试验压力: PN25: 37.5 bar g；ASME Class 300 DN25 - DN100: 74.4 bar g

DCV10（DN125-DN250）& DCV10C（DN125-DN250）

阀体设计等级	PMA最大允许压力	TMA最高允许温度	最低允许温度	PMO最大工作压力	TMO最高工作温度	温度限制
PN40或 ASME (ANSI) Class 300	DCV10: 49.6 bar g @ 38°C DCV10C: 51.1 bar g @ 38°C	DCV10: 400°C @ 28.4 bar g DCV10C: 400°C @ 34.7 bar g	-29°C	DCV10: 33 bar g @ 241°C DCV10C: 42 bar g @ 255°C	DCV10: 400°C @ 28.4 bar g DCV10C: 400°C @ 34.7 bar g	-29°C to +400°C

设计最大冷态试验压力: 77 bar g

工作原理

DCV10和DCV10C由于流体正流向时的压力碟片打开,并在流体逆流发生之前,由弹簧力将碟片关闭｡

重量

DN25 - DN100

DN	重量
DN25	0.40
DN40	0.82
DN50	1.34
DN80	2.56
DN100	5.30

DN125 - DN250

DN	重量
DN125	11.00
DN150	16.00
DN200	32.00
DN250	60.00

安装注意事项

请按照阀体的流向,水平或者垂直安装DCV10和DCV10C｡注:法兰,螺栓(或双头螺柱),螺母和垫片由用户自己提供｡

处理说明

这些产品是可回收利用的｡当报废时小心处理,将不会对环境造成任何污染危害｡

如何订购

示例:1个斯派莎克DN80 DCV10不锈钢止回阀,安装于PN16法兰间

备件说明

DCV10和DCV10C无需维修-无备件
