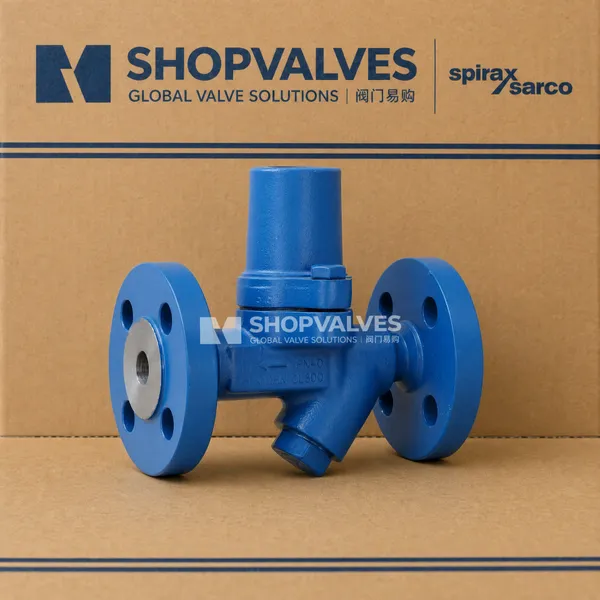

斯派莎克 Spirax Sarco SMC32F/SMC32YF 整体法兰式双金属式蒸汽疏水阀

斯派莎克 Spirax Sarco SMC32F和SMC32YF是可维修型双金属式蒸汽疏水阀，碳钢材质，整体法兰式直线连接。SMC32F内置平面型过滤器，SMC32YF内置‘Y’型过滤网。所有承压部件由具有TÜV认证的供应商提供，其生产过程符合AD-Merkblatt WO/TRD100标准。

标准

本产品符合欧洲压力设备指令97/23/EC。

证书

本产品可提供材质证书EN 10204 3.1证书。注:如需提供证书，请在订购时注明。

口径和管道连接

DN15, 20和25法兰连接EN 1092 PN40。ASME(ANSI)B16.5 Class 150或ASME (ANSI)B16.5 Class300。

工作范围

阀体设计条件	ASME ( ANSI ) 300
PMA最大允许压力	50 bar g@50 ℃
TMA最高允许温度	400 ℃ @35 bar g
最低允许温度	-60 ℃
PMO饱和蒸汽下最大工作压力	32 bar g@350 ℃
TMO最高工作温度	350 ℃ @32 bar g
最低工作温度	0 ℃
注:更低工作温度请咨询斯莎克
设计最大冷态水试验压力	75 bar g

材质

序号	部件	材质
1	阀盖	碳钢 DIN 17243 C22.8 (W/S 1.0460) ASTM A105N
2	双金属元件	抗腐蚀性双金属和不锈钢Type H46
3	阀座	不锈钢BS 970 431 S29
4	锁紧螺母	不锈钢
5	过滤网	不锈钢AISI 304
6	阀芯	不锈钢
7	阀盖垫片	不锈钢加强型片状石墨
8	阀体	碳钢 1.0619+N ASTM A216 WCB
9	阀盖垫片	不锈钢 (M10 x 30) A2-70
10	过滤器帽	碳钢 DIN 17243 C22.8 (W/S 1.0460) ASTM A105N
11	过滤器盖垫片	不锈钢BS 1449 304 S16

重量

SMC32F：

口径	重量
DN15	3.1kg
DN20	3.7kg
DN25	4.4kg

SMC32YF：

口径	重量
DN15	3.3kg
DN20	4.0kg
DN25	4.7kg

排量

热水排量、冷水排量：（图表数据，见原文档）

安全信息、安装和维修

详见随产品提供的安装维修指南(IM-P076-09)。

安装提示

SMC32F和SMC32YF可安装于任何位置,水平或垂直。
当冷凝水排放到具有背压的冷凝水回收管线时,建议在疏水阀后安装止回阀。
当冷凝水排向大气环境时,建议安装消音器。
为了便于维护,建议在疏水阀上、下游安装截止阀。背压提高将会降低冷凝水的排放温度如需详细信息,请与斯派莎克公司联系。为了便于维护,建议在疏水阀上、下游安装截止阀。

处理

本产品可再循环,处理得当不会产生生态问题。

订购说明

例:1-斯派莎克DN50 SMC32F可维修型双金属式蒸汽疏水阀,EN1092 PN40法兰,内置过滤网。

备件

备件名称	包含部件
双金属元件组	2, 3, 4, 6
过滤网	SMC32F(3件) 5
过滤网及垫片	SMC32YF(各1件) 5, 11
阀帽垫片组	(3件套) 7
过滤器帽垫片	(3件套) 11

订购备件时，按上述说明订购备件，并注明疏水阀型号和口径。
警告:不可拆卸双金属元件的锁紧螺母(4),否则会影响疏水阀的工作。
例:1-双金属元件组,应用于DN25 SMC32F双金属式蒸汽疏水阀。

推荐拧紧力矩

部件	规格	拧紧力矩（N m）
阀座	24 A/F	115 - 125
阀帽螺栓	16 A/F M10 x 30	23 - 27
过滤器盖	27 A/F	120 - 135
