Пароуловители Float®: решения для промышленного дренажа с 80-летней технологией Спиракс Сарко (Spirax Sarco)

В паровых системах своевременный сброс конденсата имеет решающее значение, напрямую влияя на эффективность системы, срок службы оборудования и потребление энергии. Поплавковый конденсатоотводчик, ключевой компонент паровой системы, за 80 лет развития технологии стал эталоном эффективного дренажа в промышленном секторе. Линейка поплавковых конденсатоотводчиков Спиракс Сарко (Spirax Sarco), являясь глобальным специалистом в области решений для паровых систем, широко используется и признана во всем мире благодаря своей выдающейся производительности и надежному качеству.

Технологическая эволюция и преимущества продукции: 80 лет инноваций и прорывов

С момента своего появления в 1940 году паровой конденсатоотводчик Спиракс Сарко (Spirax Sarco) постоянно совершенствовался и стал самым передовым в мире продуктом такого типа. На сегодняшний день более трех с половиной миллионов ловушек Спиракс Сарко (Spirax Sarco) были поставлены более чем 100 000 клиентов, а тип FT стал классическим продуктом, широко используемым во всем мире.

Технологический дизайн

• Самокалибрующийся главный клапан: Уникальная конструкция самокорректирующегося главного клапана обеспечивает герметичное закрытие при любом давлении, эффективно продлевая срок службы оборудования и снижая затраты на техническое обслуживание.
• Водонепроницаемый молоток комбинированныйСпециальные механические компоненты поплавка и тяги разработаны таким образом, чтобы противостоять гидроударам и вибрации, обеспечивая стабильную работу оборудования в сложных условиях эксплуатации.
• Антикоррозийный клапан для выпуска воздуха: Термостатический выпускной клапан с уплотнительной капсулой из коррозионностойкой нержавеющей стали, температура выпуска близка к температуре насыщения пара, при запуске можно увеличить сброс холодного конденсата, быстро исключить воздух и неконденсирующиеся газы, чтобы обеспечить быстрый прогрев системы.
• Сломанное парозапорное устройство (SLR)Дополнительное устройство блокировки паровых паров эффективно решает проблему блокировки паровых паров при сливе из сифона или длинной сливной трубы, обеспечивая попадание конденсата в сифон и его беспрепятственный слив.

Преимущество продукта

• Эффективные выбросы: Быстрое разряжение, плотное закрытие, отсутствие засорения, обеспечение идеальной эффективности работы оборудования, способность адаптироваться к изменениям высоких и низких нагрузок, а также к резким колебаниям рабочего давления.
• Структурная прочность: Устойчивость к гидроударам и вибрации, малый вес для снижения стоимости установки, возможность горизонтальной или вертикальной установки для снижения трудностей при монтаже.
• коррозионная стойкостьВнутренняя структура из нержавеющей стали эффективно предотвращает коррозию и продлевает срок службы.
• большая ёмкость: Высокий объем и непрерывность нагнетания обеспечивают максимально возможную эффективность теплопередачи и особенно подходят для применения в тех случаях, когда требуется высокая эффективность теплопередачи.
• широкий спектр адаптацийШирокий выбор моделей и размеров для различных давлений, температур и диаметров труб, а также материалы и трубопроводы, подходящие для широкого спектра применений.

Ассортимент продукции и технические параметры: диверсифицированные промышленные решения

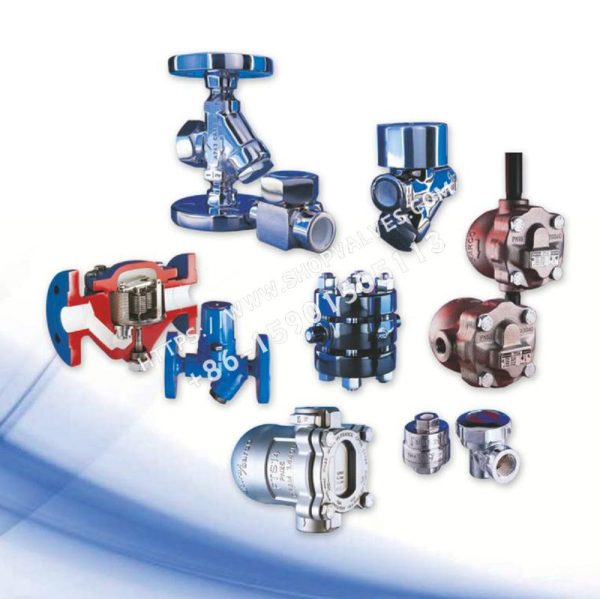

Широкий ассортимент пароуловителей Float® компании "Спиракс Сарко" охватывает широкий диапазон номинальных давлений, соединений и конфигураций материалов для удовлетворения потребностей различных промышленных применений. Ниже приведены технические параметры и особенности некоторых из основных продуктов:

Серия FTGS14: ковкий чугун / нержавеющая сталь

• Размеры и соединения: 1/2", 3/4", 1" резьба BSP или NPT, DN15, 20, 25 фланцы EN 1092 PN16, ANSI 150 и JIS/KS 10, горизонтальное соединение.
• makings: Корпус/крышка клапана из никелированного ковкого чугуна, седло клапана из аустенитной нержавеющей стали, внутренняя конструкция из нержавеющей стали.
• Параметры работы：
  • Максимально допустимое давление (PMA): 16 бар g (120°C)
  • Максимально допустимая температура (TMA): 250°C
  • Испытательное давление холодной воды: 24 бар g
  • Максимальное дифференциальное давление (ΔPMX): 4,5 бар, 10 бар, 14 бар

FTGS14HC Серия: Нержавеющая сталь

• Размеры и соединения: 1" резьба BSP или NPT.
• makings: Корпус из нержавеющей стали, колпак из ковкого чугуна и внутренняя структура из аустенитной нержавеющей стали.
• Параметры работы：
  • Максимально допустимое давление (PMA): 25 бар g (120°C)
  • Максимально допустимая температура (TMA): 300°C
  • Испытательное давление холодной воды: 37,5 бар g
  • Максимальное дифференциальное давление (ΔPMX): 4,5 бар, 10 бар, 14 бар

Серия FT14: Материал - ковкий чугун

• Размеры и соединения: 11/4", 11/2", 2" резьба BSP или NPT, только горизонтальное подключение.
• makings: Корпус/крышка клапана из ковкого чугуна или GG25 с внутренней конструкцией из нержавеющей стали.
• Параметры работы：
  • Максимально допустимое давление (PMA): 25 бар g (100°C) для 11/4", 16 бар g (100°C) для 11/2", 2"
  • Максимально допустимая температура (TMA): 300°C (18 бар g) для 11/4", 220°C (13,5 бар g) для 11/2", 2"
  • Испытательное давление холодной воды: 38 бар для 11/4", 24 бар для 11/2" и 2".
  • Максимальное дифференциальное давление (ΔPMX): 4,5 бар, 10 бар, 14 бар

Серия FT43: Чугунное фланцевое соединение

• Размеры и соединения: DN25-50 горизонтальное/вертикальное соединение, DN80-100 горизонтальное соединение, фланец EN 1092 PN16.
• makings: Корпус/крышка клапана из чугуна с внутренней конструкцией из нержавеющей стали.
• Параметры работы：
  • Максимально допустимое давление (PMA): 16 бар g
  • Максимально допустимая температура (TMA): 220°C
  • Испытательное давление холодной воды: 24 бар g
  • Максимальное дифференциальное давление (ΔPMX): 4,5 бар, 10 бар, 13 бар

Серия FTC32: углеродистая сталь

• Размеры и соединения: 1/2", 3/4" резьбовые соединения BSP и NPT, 1/2", 3/4" под приварку, DN15, DN20 фланцы EN 1092 PN40 и др.
• makings: Корпус/крышка клапана изготовлены из углеродистой стали с внутренней конструкцией из нержавеющей стали.
• Параметры работы：
  • Максимально допустимое давление (PMA): 40 бар g для PN 40, 50 бар g для ASME 300
  • Максимально допустимая температура (TMA): 400°C
  • Испытательное давление холодной воды: 60 бар g для PN 40, 75 бар g для ASME 300
  • Максимальное дифференциальное давление (ΔPMX): 4,5 бар, 10 бар, 14 бар, 21 бар, 32 бар

Серия FT450: качество стали по спецификации ASTM

• Размеры и соединения: DN20-100 резьбовые NPT, сварные, фланцевые BS 1560 класс 150/300/600.
• makings: Корпус/крышка клапана изготовлены из стали, а внутренняя структура - из нержавеющей стали.
• Параметры работы：
  • Максимально допустимое давление (PMA): 50 бар g
  • Максимально допустимая температура (TMA): 400°C
  • Испытательное давление холодной воды: 75 бар g
  • Максимальное дифференциальное давление (ΔPMX): 4,5 бар, 10 бар, 14 бар, 21 бар, 32 бар

Серия FT44: стальные фланцы по спецификации DIN

• Размеры и соединения: DN15-100 фланцы EN 1092 PN40 и т.д., DN15-50 горизонтальные/вертикальные соединения, DN80-100 горизонтальные соединения.
• makings: Корпус/крышка клапана изготовлены из стали, а внутренняя структура - из нержавеющей стали.
• Параметры работы：
  • Максимально допустимое давление (PMA): 40 бар g (100°C)
  • Максимально допустимая температура (TMA): 300°C (27,5 бар g)
  • Испытательное давление холодной воды: 60 бар g
  • Максимальное дифференциальное давление (ΔPMX): 4,5 бар, 10 бар, 14 бар, 21 бар, 32 бар

Серия FTS14: резьбовое соединение из нержавеющей стали

• Размеры и соединения: 1/2", 3/4", 1" резьба BSP или NPT, фланцы DN15-25, соединения с санитарным зажимом.
• makings: Корпус/крышка клапана изготовлены из аустенитной нержавеющей стали с внутренними деталями из нержавеющей стали.
• Параметры работы：
  • Максимально допустимое давление (PMA): 25 бар g
  • Максимально допустимая температура (TMA): 300°C
  • Испытательное давление холодной воды: 37,5 бар g
  • Максимальное дифференциальное давление (ΔPMX): 4,5 бар, 10 бар, 14 бар

Серия FT46: фланцы из аустенитной нержавеющей стали

• Размеры и соединения: DN 15-50 фланец EN 1092 PN 40, горизонтальное подключение.
• makings: Корпус/крышка клапана из аустенитной нержавеющей стали 316 с внутренней конструкцией из нержавеющей стали.
• Параметры работы：
  • Максимально допустимое давление (PMA): 40 бар g (80°C)
  • Максимально допустимая температура (TMA): 300°C (22 бар g)
  • Испытательное давление холодной воды: 60 бар g
  • Максимальное дифференциальное давление (ΔPMX): 4,5 бар, 10 бар, 14 бар, 21 бар, 32 бар

Серия FT62: Технические характеристики высокого давления

• Размеры и соединения: 1/2"-1" резьбовые соединения BSP и NPT, DN15-20 фланцы EN 1092 PN100, ANSI Class 600.
• makings: Корпус/крышка клапана из углеродистой или нержавеющей стали с внутренней конструкцией из нержавеющей стали.
• Параметры работы：
  • Максимально допустимое давление (PMA): 100 бар g (50°C) для PN100, 100 бар g (52°C) для ASME 600
  • Максимально допустимая температура (TMA): 425°C (46 бар g) для PN100, 425°C (57 бар g) для ASME 600

Серия FTC80: высокое давление большого диаметра

• Размеры и соединения: 11/2"-2" раструбная сварка, DN40-50 фланец EN 1092 PN100, ANSI класс 600.
• makings: Корпус/крышка клапана изготовлены из углеродистой стали GP240GH с внутренней конструкцией из нержавеющей стали.
• Параметры работы：
  • Максимально допустимое давление (PMA): 100 бар g (50°C) для PN100, 100 бар g (52°C) для ASME 600
  • Максимально допустимая температура (TMA): 425°C (46 бар g) для PN100, 425°C (57 бар g) для ASME 600
  • Максимальное дифференциальное давление (ΔPMX): 45 бар, 62 бар, 80 бар

Принцип работы и типичные области применения: точная адаптация к промышленным сценариям

Принцип работы

Принцип работы поплавкового конденсатоотводчика основан на механизме, при котором поплавок срабатывает в ответ на изменение уровня конденсата:

1. начальный этап: Термостатический воздушный клапан позволяет выпускать воздух, не проходя через основной клапан, избегая явления воздушной пробки и обеспечивая быстрый прогрев системы.
2. Отвод конденсата: Когда конденсат попадает в ловушку, поплавок поднимается и механически открывает главный клапан через соединительный стержень, а горячий конденсат закрывает воздушный клапан и продолжает течь через главный клапан.
3. Пароизоляция: При поступлении пара поплавок опускается, закрывая главный клапан, который находится ниже поверхности воды, чтобы пар не мог пройти через него, что обеспечивает отделение пара от конденсата.

Типичные сценарии применения

• кастрюля с рубашкой: Быстрый и эффективный отвод конденсата и газов для повышения производительности.
• теплообменникТеплообменник идеально подходит для теплообменников с регулируемой температурой: адаптированный к условиям переменной нагрузки, он быстро выпускает воздух и другие неконденсирующиеся газы на этапе запуска и обеспечивает быстрый прогрев системы.
• Разгрузка сепаратора: Быстро удаляет конденсат и обеспечивает эффективную работу сепаратора паров.
• Воздушные теплообменники, пакеты теплообменников и сушилки: Эффективный отвод большого количества конденсата в ограниченном пространстве, предотвращение нестабильности температуры, потери контроля и проблем коррозии, вызванных скоплением конденсата или воздуха, а также обеспечение эффективного отвода при положительном перепаде давления.

Установка и обслуживание: ключ к обеспечению оптимальной производительности

Точки установки

• Выбор места: Его следует устанавливать как можно ближе к точке слива, чтобы поплавковая тяга находилась на одном уровне, а направление стрелки на корпусе клапана совпадало с направлением потока.
• Установка фильтра: Перед сифоном должен быть установлен сетчатый фильтр, чтобы предотвратить засорение внутренних частей клапана загрязнениями.
• обработка антифризом: Если прибор подвергается воздействию мороза, изолируйте его или слейте воду, чтобы избежать повреждения оборудования.

Дополнительные аксессуары и услуги

• SLR (паронепроницаемый замок): Игольчатый клапан с ручной регулировкой для применения в условиях парового затвора.
• вентиляционная пробка: В крышке можно просверлить отверстие с галтелью 3/8" для установки вентиляционной пробки, что облегчает удаление воздуха и обслуживание.
• Обнаружение утечек в ловушках: Система мониторинга STAPS используется для автоматического контроля рабочего состояния ловушки и своевременного обнаружения утечек и других проблем; информация предоставляется компанией по запросу.
• станция улавливанияСпиракс Сарко (Spirax Sarco) может предоставить удобные и быстрые ловушечные станции и другие полные комплекты оборудования в соответствии с потребностями клиентов для достижения универсального решения.
