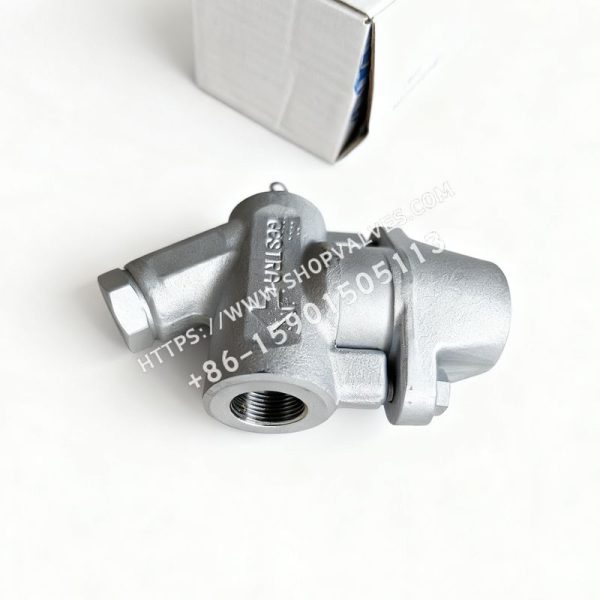

Биметаллический термостатический конденсатоотводчик GESTRA BK45 с балансировкой давления

Пароуловитель GESTRA BK45 GESTRA - это промышленный клапан высокого класса под немецким брендом GESTRA, предназначенный для паровых систем высокого давления. Являясь биметаллическим термодинамическим конденсатоотводчиком, он использует регулятор Thermovit в качестве своей основы для достижения быстрого срабатывания, сброса конденсата с нулевыми потерями пара и выпуска воздуха. Серия BK45 подходит для использования в паровых трубопроводах и теплообменниках в химической, энергетической и пищевой промышленности и предназначена для повышения эффективности системы и снижения энергопотребления, а высокое давление и коррозионная стойкость, а также гибкость в установке делают ее первым выбором для надежного обслуживания паровых систем.

Обзор продукции

В GESTRA BK45 используется биметаллическая пластина из нержавеющей стали и градуированный механизм сопла, обеспечивающий полное открытие клапана для выпуска конденсата и воздуха при запуске и мгновенное закрытие при повышении температуры (примерно на 15 К ниже температуры насыщения) для предотвращения утечки пара. Клапан соответствует Директиве ЕС по оборудованию, работающему под давлением (PED), и стандартам взрывозащиты ATEX для жидких сред группы 2. BK45 срабатывает быстрее и закрывается плотнее, чем обычные сифоны, что сводит к минимуму потери энергии.

• Основные достоинства：
  • Эффективная реакция: Биметаллический регулятор для быстрого включения/выключения и отличного запуска.
  • Высокое давление ДолговечностьВыдерживает максимальный перепад давления 22 бар и подходит для жестких условий эксплуатации, таких как гидроудар.
  • Нулевая потеря пара: Плотно закрытая конструкция обеспечивает герметичность паровой системы и повышенную энергоэффективность.
  • Функция отвода воздуха: Автоматическое удаление воздуха при запуске и работе для повышения стабильности системы.
  • простое обслуживание: Встроенные фильтры, достаточно регулярной очистки; не требуется специального обслуживания.

Для получения более подробной технической информации, пожалуйста, обратитесь к Официальный технический паспорт продукта GESTRA PDF.

техническая спецификация

Серия BK45 представляет собой обширный ряд спецификаций конденсатоотводчиков, охватывающих широкий диапазон соединений и размеров для удовлетворения различных промышленных потребностей. Ниже приведена таблица основных параметров (на основе стандарта PN 40):

Загрузите подробные спецификации:Технический паспорт GESTRA BK45.

сценарий применения

Пароотводчик GESTRA BK45 широко используется в паровых системах высокого давления, в том числе:

• Дренаж паровых труб: Эффективный отвод конденсата для предотвращения гидроудара и коррозии.
• Теплообменники и компрессоры: Удаление воздуха в режиме реального времени обеспечивает плавный запуск системы.
• Промышленные процессы нагреваОптимизация энергоэффективности в таких областях, как текстиль, бумага и фармацевтика.
• специальные вариантыBK45-U - для сценариев переохлаждения до 30 К; BK45-LT - для низких температур; BK46 enhanced - для более высоких перепадов давления.

Обеспечьте электростатическую защиту при использовании во взрывоопасных зонах (см. директиву ATEX). Другие примеры применения можно найти в Обзор продукции GESTRA в формате PDF.

Руководство по установке и обслуживанию

Точки установки

• Требования к местоположению: Установка по желанию, но с горизонтальной крышкой трубы; убедитесь, что стрелки потока правильные и что трубы чистые и без загрязнений.
• предварительный: Система эвакуации, удаление герметичных заглушек, использование защитных средств (перчатки, очки).
• затирка: Крепится динамометрическим ключом, рекомендуется устанавливать фильтр выше по потоку, чтобы предотвратить засорение.
• меры предосторожности: Эксплуатируйте только без давления и тепла, чтобы избежать риска избыточного давления.

Загрузите полное руководство по установке:Руководство по установке и эксплуатации GESTRA BK45 PDF.

Обслуживание и устранение неисправностей

• текущее обслуживание: Очищайте водой и безворсовой тканью; проверяйте фильтр и ежегодно заменяйте регулятор Thermovit (момент затяжки 90 Нм).
• общая поломка：
  • утечка пара: Очистите/замените регулятор или фильтр.
  • с пониженной эмиссией: Проверьте отверстия клапанов, уклоны труб или перейдите на клапаны большего размера.
  • Холодильное оборудование: Откройте запорный вентиль и прочистите трубы.
• Рекомендуемые аксессуары: Дополнительное оборудование для ультразвукового исследования VAPOPHONE® или модуль непрерывного мониторинга.

Подробная информация о техническом обслуживании приведена в вышеуказанном руководстве по установке в формате PDF.

Почему GESTRA BK45?

GESTRA BK45, являясь мировым лидером в области управления паром, обеспечивает долговечную надежность благодаря немецкому мастерству и инновационному дизайну. По сравнению с конкурентами он обеспечивает превосходную реакцию и долговечность в условиях высокого давления, помогая пользователям экономить 10-20% энергии. Проконсультируйтесь со специализированным поставщиком сегодня, чтобы оптимизировать вашу паровую систему!

Официальная страница продукта：Серия GESTRA BK45 Подробнее
