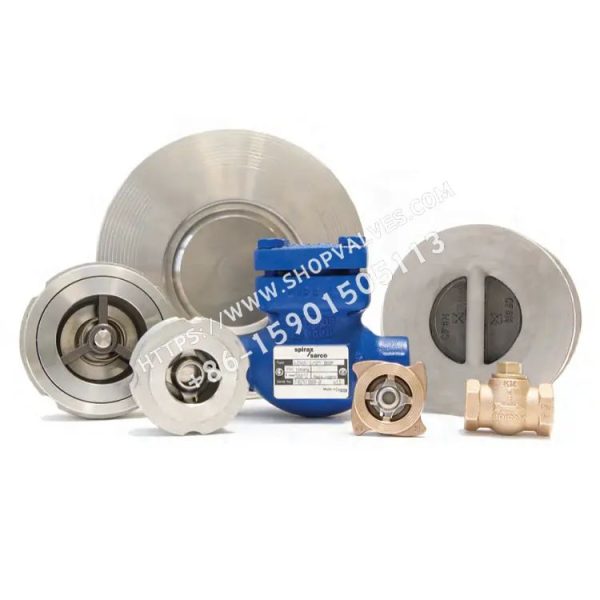

Обратные клапаны Спиракс Сарко DCV10 из нержавеющей стали и DCV10C из углеродистой стали с направляющим рычагом центрального вала

Дисковые обратные клапаны DCV10 (нержавеющая сталь) и DCV10C (углеродистая сталь) предназначены для установки между фланцами для перекачки или других рециркуляционных применений в широком диапазоне технологических трубопроводов, систем горячей воды, пара и конденсата в различных средах, и имеют более длительный и надежный срок службы, чем обычные дисковые обратные клапаны, благодаря конструкции центральной направляющей. Обратный клапан обеспечивает правильный поток конденсата или других подходящих жидкостей и предотвращает обратный поток.

Стандарты: разработанный в соответствии с BS EN 14341: 2006, этот продукт полностью соответствует Европейской директиве 97/23/EC по оборудованию, работающему под давлением, и может быть поставлен с маркировкой CE по запросу. Уплотнения золотника и седла соответствуют EN 12266-1: 2003 F класс.

Сертификат: Этот продукт может предоставить сертификат материала EN10204 3.1. Примечание: Если вам нужно предоставить сертификат материала или сертификат инспекции, пожалуйста, укажите при заказе.

Калибр и трубные соединения

Calibre:DN25,DN40,DN50,DN80,DN100,DN125,DN150,DN200 and DN250
DN25-DN100 Номинальные значения PN для фланцев, перечисленных справа: EN1092 PN25, PN16, PN40, JIS / KS 10K и JIS / KS 20K.
DN125-DN250 ASME (ANSI) Класс 300 для фланцев в колонках справа: EN 1092 PN25, PN16, PN40 и JIS / KS 20K (ANSI) B 16.5 Класс 150 и Класс 300 EN 558 Серия 49 (DN125-DN200) и EN 558 Серия 52 ( DN250)

Материал

DCV10 и DCV10C (DN25-DN100)

серийный номер	место	материал (из которого что-л. сделано)
1	корпус клапана	PN: Аустенитная нержавеющая сталь 1.4308; ASME: Аустенитная нержавеющая сталь A351 CF8
2	компакт-диск	DN25-DN40: аустенитная нержавеющая сталь A276 316L; DN50-DN100: аустенитная нержавеющая сталь AISI 316L
3	позиционер	Мартенсит BS 3146-2 ANC2
4	пружина	Нержавеющая сталь BS2056 316 S42
5	прокладки	Упаковка армированная графитовая

DCV10 и DCV10C (DN125-DN250)

серийный номер	место	материал (из которого что-л. сделано)
1	корпус клапана	DCV10 PN: Аустенитная нержавеющая сталь 1.4308; ASME: Аустенитная нержавеющая сталь 351 CF8 DCV10C PN: углеродистая сталь 1.0619+N; ASME: углеродистая сталь A216 WCB
2	компакт-диск	PN: Аустенитная нержавеющая сталь 1.4308; ASME: Аустенитная нержавеющая сталь A351 CF8
3	седло клапана	PN: Аустенитная нержавеющая сталь 1.4308; ASME: Аустенитная нержавеющая сталь A351 CF8
4	пружина	Нержавеющая сталь 316L
5	прокладки	Упаковка армированная графитовая

значение Kv

DN	DN25	DN40	DN50	DN80	DN100	DN125	DN150	DN200	DN250
KV	10.8	26	43	80	130	188	213	432	735

Предельные значения давления/температуры

DCV10 (DN25 - DN100)

Номинальное исполнение корпуса клапана	Класс исполнения корпуса клапана PMA	Максимально допустимая температура TMA	Минимально допустимая температура	PMO Максимальное рабочее давление	TMO Максимальная рабочая температура	предел температуры
PN25, PN16 или ASME (ANSI) класс 300	PN25: 25 бар g при 0 °C PN40: 40 бар g при 0°C ASME Класс 300: 49,6 бар г при 0 °C	PN25: 200°C @ 17,2 бар g ASME Класс 300 (DN25 - DN80): 200°C @ 34,5 бар g ASME Class 300 (DN100): 400°C @ 28,4 бар g	-10°C	PN25: 25 бар g при 0 °C ASME Класс 300 DN25 - DN100: 49,5 бар g при 0 °C	PN25: 200°C @ 17,2 бар g ASME Класс 300 (DN25 - DN80): 200°C @ 34,5 бар g ASME Class 300 (DN100): 400°C @ 28,4 бар g	DN25 - DN80: от -10°C до +200°C DN100: от -10°C до +400°C

Максимальное расчетное испытательное давление в холодном состоянии: PN25: 37,5 бар g; ASME Class 300 DN25 - DN100: 74,4 бар g

DCV10 (DN125-DN250) И DCV10C (DN125-DN250)

Номинальное исполнение корпуса клапана	Максимально допустимое давление PMA	Максимально допустимая температура TMA	Минимально допустимая температура	Максимальное рабочее давление PMO	TMO Максимальная рабочая температура	предел температуры
PN40 или ASME (ANSI) класс 300	DCV10: 49,6 бар г при 38°C DCV10C: 51,1 бар г при 38°C	DCV10: 400°C @ 28,4 бар g DCV10C: 400°C @ 34,7 бар g	-29°C	DCV10: 33 бар г при 241°C DCV10C: 42 бар г при 255°C	DCV10: 400°C @ 28,4 бар g DCV10C: 400°C @ 34,7 бар g	от -29°C до +400°C

Максимальное расчетное испытательное давление в холодном состоянии: 77 бар g

Принцип работы

Диски DCV10 и DCV10C открываются под действием давления, когда жидкость течет в положительном направлении, и закрываются под действием силы пружины до возникновения обратного потока жидкости.

гири

DN25 - DN100

DN	гири
DN25	0.40
DN40	0.82
DN50	1.34
DN80	2.56
DN100	5.30

DN125 - DN250

DN	гири
DN125	11.00
DN150	16.00
DN200	32.00
DN250	60.00

Меры предосторожности при установке

Пожалуйста, устанавливайте DCV10 и DCV10C горизонтально или вертикально в зависимости от направления потока в корпусе клапана. Примечание: Фланцы, болты (или шпильки), гайки и прокладки поставляются заказчиком.

Инструкции по обращению

Эти изделия пригодны для вторичной переработки и при тщательной утилизации по окончании срока службы не вызывают загрязнения окружающей среды.

Как заказать

Пример: 1 x обратный клапан из нержавеющей стали Спиракс Сарко DN80 DCV10, установленный между фланцами PN16

Описание запасных частей

DCV10 и DCV10C не требуют технического обслуживания - нет запасных частей
