Спиракс Сарко (Spirax Sarco) Контроллер SP500 Позиционер SP500 Электрический интеллектуальный позиционер

Описание

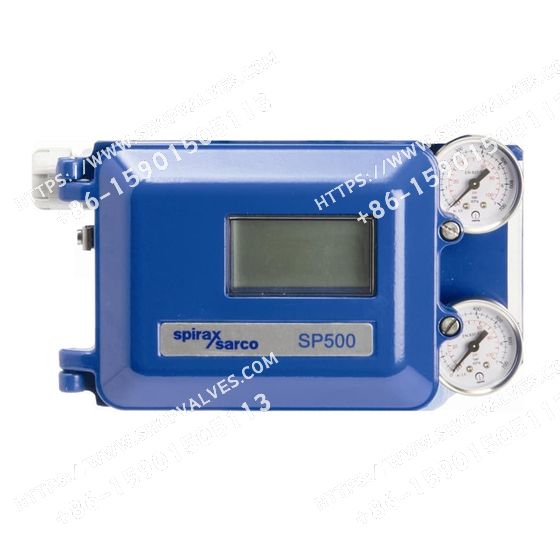

Интеллектуальный позиционер клапана Спиракс Сарко (Spirax Sarco) SP500 - это устройство с питанием от контура, способное управлять линейными и поворотными на 90° пневматическими клапанами. Входной сигнал 4-20 мА определяет уставку клапана. Точное управление достигается благодаря обратной связи по положению клапана, которая автоматически изменяет выходное давление воздуха для преодоления трения штока и силы жидкости, чтобы поддерживать требуемое положение клапана. Положение клапана отображается в цифровом виде с помощью непрерывного перемещения %, обратная связь по положению клапана осуществляется по бесконтактной технологии на основе эффекта Холла, пневматика основана на технологии пьезоэлектрических клапанов, поэтому можно гарантировать высокое разрешение, высокую надежность, устойчивость к вибрациям и очень низкое потребление воздуха в устойчивом состоянии.

программируемая функция

SP500 оснащен рядом интеллектуальных функций, которые можно использовать для программирования программного обеспечения с помощью нажатия клавиш и ЖК-дисплея с буквенно-цифровыми меню настройки данных. Ввод клапана в эксплуатацию очень прост, достаточно воспользоваться программой автоматического ввода в эксплуатацию, ЖК-дисплеем, отображающим состояние программы, состояние программного переключателя хода, входной сигнал мА и диагностические данные клапана. Кроме того, между клапаном и позиционером нет механического соединения, что значительно упрощает процедуру установки и сокращает время, необходимое для ее выполнения. SP500 поставляется со стандартными монтажными комплектами NAMUR для приводов, установленных на коромыслах или колоннах. Для клапанов, поворачивающихся на 90°, может поставляться монтажный комплект, соответствующий стандарту VDI/VDE 3845. Интеллектуальный позиционер SP500 поддерживает расширенные опции, включая протокол связи HART®, что позволяет полностью конфигурировать систему с помощью ПК или портативного устройства.

Технические параметры

параметры	информация
входной сигнал	4 - 20 мА
Минимальный входной сигнал	3,4 мА
Давление подаваемого воздуха	1,4-7,0 бар 5-10 фунтов на квадратный дюйм выше диапазона давления пружины
протоколы связи	Протокол связи HART®, наложенный на сигнал постоянного тока
качество воздуха	Сухой, без масла и примесей, в соответствии с ISO 8573-1, класс 2:3:1
выходное давление	0-100% Давление питания
Диапазон хода (линейные/поворотные клапаны)	10 мм-100 мм/5° - 120°
движение	Одиночное действие/неисправность выхлопа
рабочая температура	-10°C - +80°C
Максимальный поток воздуха	4,2 станд. м³/ч при 1,4 бар g; 8,5 станд. м³/ч при 6,0 бар g
Расход воздуха в установившемся режиме	Менее 0,016 станд. м³/ч
воздушное соединение	Резьба ¼" NPT
Кабельный ввод	M20
электрическое соединение	Пружинные клеммы для проводов сечением 0,2 -1,5 мм²
Класс упаковки	IP65
характеристика	Линейные, равнопроцентные (1:50) и быстрораскрывающиеся (50:1)
Максимальное разрешение (макс.)	0.1% F.S. (полная шкала)
Ретрансляция 4 - 20 мА (опция)	Ретрансляция положения клапана 4 - 20 мА
Программный переключатель хода (опция)	Два программных набора, 1 x нормально закрытый, 1 x нормально открытый
Вес груза	2,2 кг

программная функция

функциональность	информация
автоматический ввод в эксплуатацию	Автоматизированные процедуры тестирования
Форма клапана	Двусторонний или трехсторонний
% Инсульт	Опционально 0 - 100% или 100% - 0% в зависимости от комбинации клапана и привода
управление	Положительное и отрицательное действие (4-20 или 20-4 мА)
Ограничения по маршруту	Установка минимальных или максимальных пределов перемещения
диапазон сигналов	4-20 мА или разделенный диапазон (минимальный диапазон 4 мА)
мертвая зона	Точность позиционирования (от минимального 0,2% до максимального 10% хода клапана)
Закрыть плотно	Полное сдувание или сдувание по заданному входному сигналу
характеристика	Линейный, равный процент и быстрое открытие, входной сигнал в зависимости от хода клапана
время в пути	Замедлите скорость открытия и закрытия клапана
переключатель хода	Программный переключатель хода (0 - 100%)
сброс	Сброс всех значений программы
калибровки	центр тяжести
входной сигнал	Отображение входного значения мА
Автоматический режим работы/вытяжка	Опции автоматического запуска и выхлопа при сбросе программы
Регистрация данных	Диагностические записи хода клапана и общего количества часов работы

прибор

SP500 может применяться для следующих приводов: серии PN1000 и PN2000, PNS3000 и PNS4000, PN9000.

дополнительная опция

опции (как в настройках компьютерного программного обеспечения)	информация
Блок манометра	Полный соединительный блок с 2 манометрами (давление на входе и давление на приводе)
Реэкспорт и распределительные щиты	Повторный вывод положения клапана 4-20 мА и 2 регулируемых программных переключателя
плата питания	2 провода для входа сигнала 4-20 мА, 2 дополнительных провода для отдельного входа питания 24 В для снижения импеданса позиционера до 50 Ом, возможна 4-проводная установка
Плата HART®	Связь по протоколу HART®
Материал (компонент)	Корпус и крышка: литой алюминий, антикоррозийное покрытие RAL5010; держатель магнита: литой алюминий

Информация о безопасности, установке и обслуживании

Руководство по выбору позиционера приведено в руководстве по установке и обслуживанию (IM-P343-35), прилагаемом к изделию.

Серия позиционеров	информация
Серия позиционеров	SP500=SP500; SP501=SP500 с протоколом связи HART®
Действие 1	0 = линейный, поворотный, одностороннего действия; одностороннего действия
Повторный выход + программный переключатель (опционально)	0 = не установлено; R = установлено
корпуса	0 = Стандарт
аккредитация	0 = Стандарт
Источник питания 24 В (опция)	0 = не установлено; P = установлено
Дистанционные датчики	0 = нет
Расширенный ход	0 = нет
Блок манометра	G2 = полный диапазон 2 бара; G4 = полный диапазон 4 бара; G7 = полный диапазон 7 бара
Пример выбора	SP500 0R0 000 0G4

Как заказать

Пожалуйста, включите все необходимые дополнительные опции, описанные на первой странице. Пример: электрический интеллектуальный линейный позиционер SP500 0R0 000 0G4 компании Спиракс Сарко (Spirax Sarco) с выходом и программным коммутатором и блоком манометров на 4 барг. Примечание: В интеллектуальном позиционере SP500 должен использоваться воздух высокого качества. Необходимо использовать редуктор давления для фильтра Спиракс Сарко (Spirax Sarco) MPC2 или эквивалент, включая монтажные кронштейны. Дополнительные сведения о MPC2 и порядок заказа см. в документе TI-P054-04.
