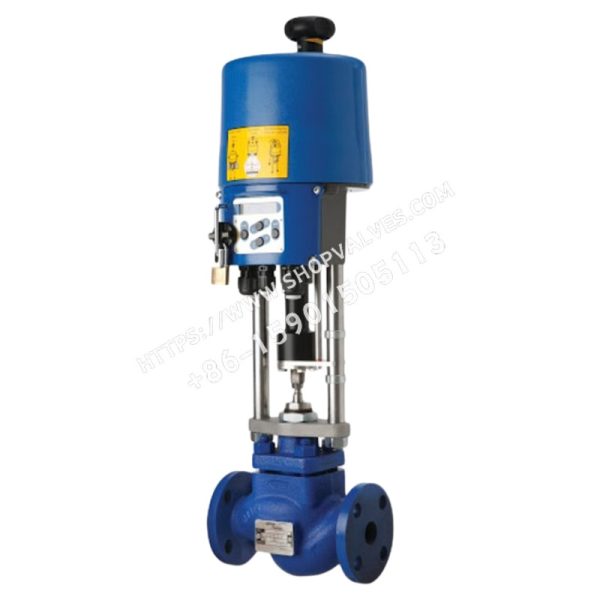

Actuador eléctrico inteligente Spirax Sarco AEL6

Spirax Sarco AEL6 actuador eléctrico inteligente AEL6221/6321/6323/6421/6422/6532/6631

¥17,855.00 - ¥63,521.00

Yuan chino (¥) - CNY
  • Yuan chino (¥) - CNY
  • Dólar estadounidense ($) - USD
  • Rublo ruso (₽) - RUB
Añadir al presupuesto

Autorización de marca ¡

  • Marca de control Servicio de respuesta rápida
  • Marca de control Apoyo profesional al equipo
  • Marca de control Política de devoluciones flexible
SKU: N/A Categorías: , Brand:

Los actuadores eléctricos inteligentes de la serie AEL6 de Spirax Sarco son actuadores reversibles con salidas lineales para válvulas de control de DN15 a DN100. La serie está disponible en cuatro versiones de entrada de potencia: 230Vac, 115Vac, 24Vac y 24Vdc, y la versión estándar recibe una señal VMD (accionamiento del motor de la válvula), una señal de control 0/4 - 20mA o 0/2 - 10Vdc. Con los adaptadores de válvula y las bridas de montaje adecuados, pueden utilizarse para válvulas de 2 vías (por ejemplo, SPIRA-TROL) y válvulas de 3 vías (por ejemplo, QL33, QL43, QL63 y QL73).

material (del que está hecho algo)

número de serie carácter radical material (del que está hecho algo)
1 carcasas 2,3 - 8 KN: Polisustrato
14 - 25 KN: aluminio fundido a presión
2 subyacente aluminio fundido
3 barra guía latón rojo

Parámetros técnicos

número de modelo AEL6221- AEL6321- AEL6323- AEL6421- AEL6422- AEL6532- AEL6631-
suministro eléctrico 230Vac,115Vac,24Vac,24Vdc
Frecuencia Hz 50/60
consumo máximo de energía 13 19 57 25 72 65 88
Grado de embalaje IP65 (instalación en exteriores con protección adecuada)
Velocidad del actuador mm/s 0.9 0.9 4.5 0.7 1.7 1.3 0.4
Empuje máximo kN 2.3 4.5 4.5 8 8 14 25
Carrera máxima 50 50 50 50 50 65 60 (a 115VAC y 230VAC); 100 (a 24VAC y 24VDC)
Limitaciones medioambientales de -20 °C a +60 °C
señal de control 0 / 4 - 20 mA o 0 / 2 - 10 Vcc o VMD
Función de placa de posicionamiento Banda muerta ajustable desde el punto de consigna 0,5 - 5%, resolución máxima 0,1mA/0,05V a 50mm de recorrido
Información sobre la posición de la válvula 0 / 4 - 20 mA o 0 / 2 - 10 Vcc
puesta en servicio automática Puesta en servicio automática por carrera y par
Corrección de la curva característica Hasta 16 puntos de inserción, precisión de entrada1 %
Aumento del par Par hasta 150% y mantener durante 2,5S para cerrar la válvula.
indicador de estado 2 indicadores LED (bajo la cubierta del actuador)
Control de fallos internos Par, ajuste de la posición de la válvula, temperatura de la placa, desviación de posicionamiento, posición real de la válvula
función de diagnóstico Almacenamiento de datos de funcionamiento acumulados (número de arranques del motor y tiempo total de funcionamiento del motor) y datos actuales (consigna, realimentación, par, temperatura).

Accesorios opcionales

  • Interruptores de posición adicionales: AEL6951 (NC) y AEL6952 (NO)
  • Control local: AEL6955 (2,3KN - 14KN), AEL6956 (25KN, no retroadaptable)
  • Relé de indicación de avería (no reequipable): AEL6973
  • Cable de datos de comunicación: AEL6957
  • Calefactores: AEL6953 (24VAC), AEL6954 (115VAC y 230VAC)

acreditación

Este producto tiene el sello de acero CE y cumple con las siguientes certificaciones:

  • Enmienda 89/336/CEE, Enmienda 72/23/CEE (CEM), Directiva de baja tensión Enmienda CEE.
  • Normas EN61000 - 2 - 2/2001 y EN61000 - 6 - 4 (CEM), y 61010 - 1/1995 (Seguridad).

Precauciones de instalación y uso

La válvula debe montarse en una tubería horizontal. La posición de montaje del actuador depende del tipo de válvula y de la temperatura del medio. No se recomienda instalar el actuador con una desviación de la posición vertical superior a 90 grados ni en un entorno húmedo. Para obtener información detallada sobre la instalación y el mantenimiento, consulte la guía de instalación y mantenimiento correspondiente del producto.

Ejemplos de denominación y selección de productos

La selección requiere tener en cuenta el tipo de accionamiento (eléctrico), la acción (lineal), la serie, el empuje (KN), la velocidad máxima (mm/s), la alimentación eléctrica, la señal de mando, el modo de fallo, etc. Por ejemplo: un juego de accionamientos eléctricos de 230 Vca con protección de fallo para una válvula de control DN25 con junta de vástago de PTFE, clase de cierre IV a 10 bar de presión diferencial, sin necesidad de alta velocidad del accionamiento, señal de mando 230 Vca VMD, la selección es 1 juego de accionamientos eléctricos Spirax Sarco AEL62211JS.

Descarga de datos técnicos

AEL6-TI-P358-23-EN.pdf
TI-P358-23-Chinese.pdf
