Válvula solenoide Spirax Sarco DM24

Electroválvula Spirax Sarco tipo DM11/DM24 - para válvulas de ángulo de pistón accionadas neumáticamente

¥585.00

Yuan chino (¥) - CNY
  • Yuan chino (¥) - CNY
  • Dólar estadounidense ($) - USD
  • Rublo ruso (₽) - RUB
Añadir al presupuesto

Autorización de marca ¡

  • Marca de control Servicio de respuesta rápida
  • Marca de control Apoyo profesional al equipo
  • Marca de control Política de devoluciones flexible
SKU: N/A Categorías: , Brand:

Electroválvulas Spirax Sarco DM para válvulas angulares de pistón neumático, electroválvulas piloto electroneumáticas de 3 vías y 2 posiciones para montaje directo (conexión banjo) en válvulas angulares de pistón neumático de las series PF51G, PF61G-NC, NO y BD, que pueden funcionar con aire o agua. Las electroválvulas están equipadas con un conector DIN y disponen de un giro manual de emergencia de serie.

Modelos disponibles

número de modelo actuadores Tensión / Frecuencia puerto de conexión
DM11 45 mm 230/50 o 240/60 Vca 1 / 8 " BSP
DM12 45 mm 110/50 o 120/60 Vca 1 / 8 " BSP
DM13 45 mm 24/50 o 24/60 Vca 1 / 8 " BSP
DM14 45 mm 24 Vcc 1 / 8 " BSP
DM21 63 mm 230/50 o 240/60 Vca ¼" BSP
DM22 63 mm 110/50 o 120/60 Vca ¼" BSP
DM23 63 mm 24/50 o 24/60 Vca ¼" BSP
DM24 63 mm 24 Vcc ¼" BSP
DM31 90 mm 230/50 o 240/60 Vca ¼" BSP
DM32 90 mm 110/50 o 120/60 Vca ¼" BSP
DM33 90 mm 24/50 o 24/60 Vca ¼" BSP
DM34 90 mm 24 Vcc ¼" BSP

Parámetros técnicos

montaje Estilo banjo
botón de emergencia manual De serie
Conector DIN Tipo B: DM11, DM12, DM13 y DM14; Tipo B: DM21, DM22, DM23 y DM24; Tipo A: DM31, DM32, DM33 y DM34.
Puerto de conexión de medios piloto DM11-DM14, DM21-DM24, DM31-DM34: tubo de nylon o cobre de 6 mm de diámetro
derroche de energía DM11, DM12, DM13 y DM14: c.a. 10 VA (continua), c.a. 16 VA (máx.), c.c. 7 W; DM21, DM22, DM23 y DM24, DM31, DM32, DM33 y DM34: c.a. 10 VA (continua), c.a. 16 VA (máx.), c.c. 7 W, c.a. 18 VA (continua), c.a. 36 VA (máx.), cc 14 W

condición restrictiva

Temperatura máxima del medio 60 °C
Temperatura mínima del medio -10 °C
Nivel de protección IP65 (con conector)
presión del trabajo 0-10 bar g

material (del que está hecho algo)

carácter radical material (del que está hecho algo)
la cosa en sí ELNP
asiento de válvula FKM

repuestos

No hay piezas de repuesto para este producto.

pesos

número de modelo pesos
DM11, DM12, DM13 y DM14 0,27 kg
DM21, DM22, DM23 y DM24 0,27 kg
DM31, DM32, DM33 y DM34 0,38 kg

montaje

Esta electroválvula se monta directamente (tipo banjo) en el actuador.

Instrucciones de pedido

Ejemplo:1-DM21 solenoide 240Vac.

El alcance y las condiciones de uso de los productos enumerados en esta nota técnica pueden estar limitados por estrictas normativas locales. Nos reservamos el derecho a actualizar esta nota técnica, ya que los productos se desarrollan y actualizan constantemente.

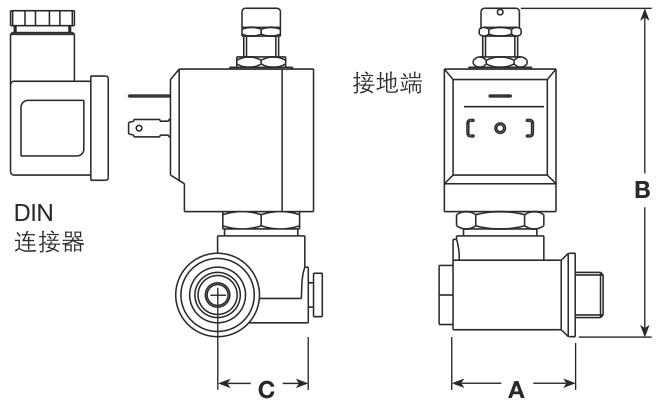

Válvula solenoide Spirax Sarco modelos DM11/DM24 - Diagramas de construcción

Descarga de datos técnicos

DM_Type-TI-P373-04-EN.pdf
TI-P373-04-Chinese.pdf
