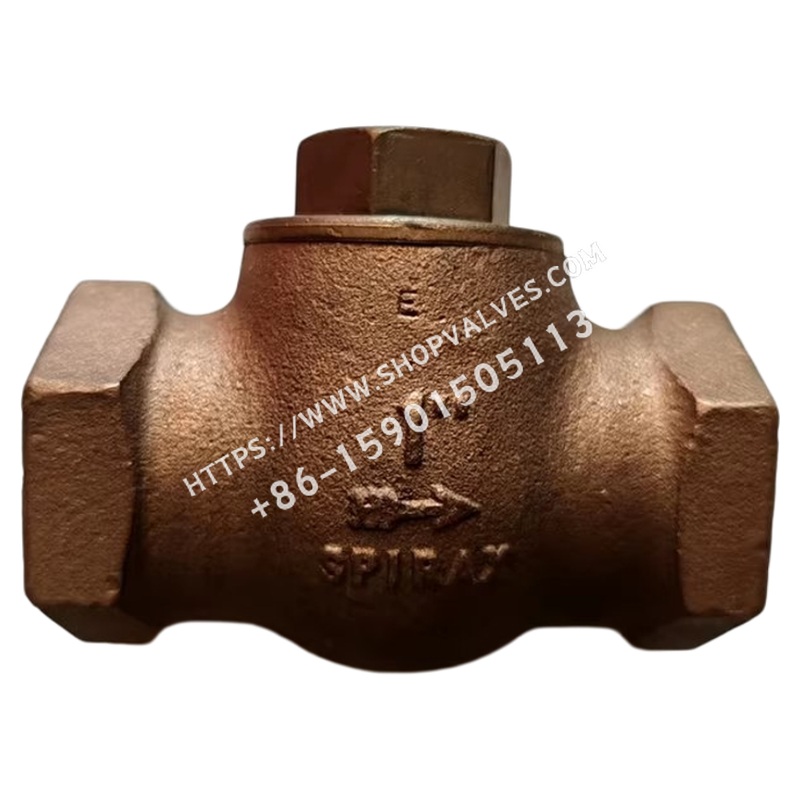

Spirax Sarco LCV1 Válvula de retención elevable de bronce

Las válvulas antirretorno de bronce LCV1 de Spirax Sarco se instalan en tuberías horizontales para evitar el reflujo.

norma

Este producto cumple plenamente los requisitos de la Directiva sobre equipos a presión de la UE y la Normativa (de seguridad) sobre equipos a presión del Reino Unido.

acreditación

Este producto puede suministrarse con certificación conforme a la norma EN 10204 2.2.
Nota: Todos los requisitos de certificación/inspección deben especificarse en el momento del pedido.

Dimensiones y tuberías

1/2", 3/4", 1", 1 1/4", 1 1/2" y 2". Las conexiones roscadas son BSP o NPT.

makings

número de serie	carácter radical	makings
1	cuerpo de la válvula	Bronce EN 1982 CC491K
2	válvula	Latón BS 2874 CZ 114
3	capós	Latón EN 12165 CW617N
4 (no se muestra)	muelles	Acero inoxidable BS 2056 302 S26

Límites de presión/temperatura

• Presión máxima admisible (PMA): 16 bar g (a 180°C); 232 psi g (a 356°F)
• Temperatura máxima admisible (TMA): 250°C (a 8 bar g); 482°F (a 116 psi g)
• Temperatura mínima admisible: -29°C (-20,2°F)
• Presión máxima de servicio (PMO) para vapor saturado: 14 bar g (203 psi g)
• Temperatura máxima de funcionamiento (TMO): 250°C (a 8 bar g); 482°F (a 116 psi g)
• Temperatura mínima de funcionamiento: 0°C (32°F)
  Nota: Para temperaturas de funcionamiento inferiores, consulte a Spiroshaq.
  Diseñado para una presión máxima de prueba hidráulica en frío de 28 bar g (406 psi g).

Valor Kv

tallas	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"
Kv	1.9	4.3	8.5	11.9	18.8	30.8

Relaciones de conversión:

• Cv (RU) = Kv × 0,963
• Cv (EE.UU.) = Kv × 1,156

Presión de rotura (mbar/psi g)

Cuando no hay primavera:

tallas	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"
cepas	7.4 (0.103)	6.5 (0.090)	6.2 (0.107)	7.1 (0.094)	7.1 (0.103)	6.9 (0.10)

Cuando el muelle está instalado, la presión de apertura es la misma que la fuerza del muelle.

Peso (aprox.)

tallas	pesos
1/2"	(0,44) 0,2 kg
3/4"	(1,1) 0,5 kg
1"	0,8 kg
1 1/4"	(1,8) kg
1 1/2"	(4,2) 1,9 kg
2"	(6,0) 2,7 kg

Información sobre seguridad, instalación y mantenimiento

Para más información, consulte las instrucciones de instalación y mantenimiento (IM-P029-06) suministradas con el producto.
Nota de instalación: Instale siempre la LCV1 horizontalmente, con la dirección del caudal en el mismo sentido que se indica en el cuerpo de la válvula.

ocuparse de

Este producto es reciclable. No se espera que la eliminación de este producto sea peligrosa desde el punto de vista ecológico siempre que se manipule correctamente.

repuestos

No hay piezas de repuesto disponibles para este producto.

Cómo hacer un pedido

Ejemplo: 1 válvula antirretorno de elevación Spiessak LCV1 de 1 1/4" con conexión roscada BSP.
