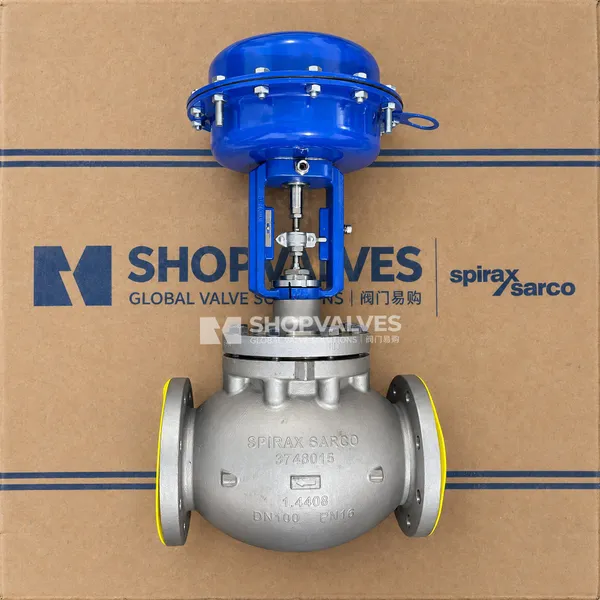

Spirax Sarco LE63 Válvula de control de dos puertos de acero inoxidable DN15-DN100 PN16 Características de flujo de igual porcentaje Válvula de control de vapor, líquido y gas

La válvula de control Spirax Sarco LE63 forma parte de la gama Spira-trol™ de la marca británica líder en válvulas Spirax Sarco, diseñada para el control de procesos industriales. El modelo LE63 utiliza características de caudal de igual porcentaje para garantizar una regulación precisa en todo el rango de caudal y se utiliza ampliamente en las industrias química, farmacéutica, alimentaria y energética. La Spirax Sarco LE63 es la elección ideal si busca una válvula modulante para vapor resistente a la corrosión y a altas temperaturas.

Características y ventajas del producto

• Diseño modular: Basado en 4 tamaños de cuerpo de válvula (DN15-25, DN32-50, DN65-80, DN100) para facilitar el mantenimiento y la sustitución de piezas de repuesto y reducir el tiempo de inactividad.
• Opciones de caracterización del caudal::
  • Porcentaje igual: Capacidad de rango de 50:1, adecuada para la mayoría del control modulado de procesos, proporcionando una buena estabilidad en todo el rango de caudal.
  • Lineal: capacidad de rango 30:1 para control de caudal de líquido a presión diferencial constante.
  • Apertura rápida: capacidad de rango 10:1, diseñada para aplicaciones de conmutación.
• Rendimiento de las fugasLos asientos metal-metal cumplen la Clase IV (Clase V opcional); las juntas blandas (PTFE o PEEK) cumplen la Clase VI, garantizando un funcionamiento con cero o bajas fugas.
• Opciones de selladoJuntas Chevron estándar de PTFE (resistentes a temperaturas de hasta 250°C); juntas de grafito (altas temperaturas de hasta 400°C); juntas de fuelle (cero emisiones para aplicaciones exigentes desde el punto de vista medioambiental).
• Asientos y tapicerías: Junta metálica opcional (acero inoxidable 431/316L o recargue Stellite 6) o junta blanda (PEEK hasta 250°C, PTFE hasta 200°C); admite embellecedores antirruido y anticavitación para una mayor durabilidad en entornos difíciles.
• compatibilidad: Perfectamente adaptado a los actuadores neumáticos Spirax Sarco (series PN9000, TN2000) o a los actuadores eléctricos (series AEL5, AEL6); admite posicionadores inteligentes (p. ej. SP500) para el control automatizado.
• conformidadCumple la norma de diseño EN 60534, la Directiva de equipos a presión de la UE (PED 2014/68/CE) y el marcado CE; la certificación de materiales EN 10204 3.1 opcional garantiza la trazabilidad de la calidad del producto.

especificaciones técnicas

• TamañosDN15 a DN100 (1/2" a 4"), cubriendo una amplia gama de requisitos de tuberías.
• método de conexiónTipo brida (PN16, PN25, PN40, JIS/KS10/20); Tipo roscado (BSP, para DN15-DN50).
• Composición del material::
  • Cuerpo/Bonete: Acero inoxidable EN 10213 1.4408, resistente a la corrosión, apto para vapores y medios químicos.
  • Vástago/tapón: Acero inoxidable AISI 316L o 431 para garantizar un funcionamiento estable a largo plazo.
  • Anillo de estanquidad: Viton o PTFE para una estanquidad superior.
• Ejemplo de valor Kv (coeficiente de caudal)(Igual porcentaje de ajuste estándar a babor):
  • DN15: 4,0 (Cv 4,6)
  • DN20: 6,3 (Cv 7,3)
  • DN25: 10,0 (Cv 11,6)
  • DN32: 16,0 (Cv 18,6)
  • DN40: 25,0 (Cv 29,0)
  • DN50: 36,0 (Cv 41,8)
  • DN65: 73 (Cv 84,7)
  • DN80: 100 (Cv 116,0)
  • DN100: 160 (Cv 185,6)
  • Admite recortes reductores de caudal y opciones de microcaudal con valores de Kv tan bajos como 0,01.
• Presión y temperatura nominales::
  • Presión máxima de diseño: 16 bar g @ 50°C a PN 16.
  • Temperatura máxima de diseño: 400°C @ 10,9 bar g (según el tipo de junta).
  • Temperatura mínima de diseño: -28°C (PTFE) o -10°C (grafito).
  • Presión diferencial máxima: hasta 40 bar g (según el actuador).
  • Para servicio de vapor saturado, sujeto a los límites de la curva de saturación de vapor.
• Viajes y pruebasDN15 - DN50: 20 mm; DN65 - DN100: 30 mm; Presión de prueba hidráulica en frío: 24 bar g.
• Ejemplo de peso(aproximado, sin actuador):
  • DN15: 5 kg
  • DN50: 15 kg
  • DN100: 60 kg

escenario de aplicación

La válvula de control de acero inoxidable Spirax Sarco LE63 se utiliza en una amplia gama de sistemas industriales de vapor, regulación de fluidos de proceso y control de caudal de gas. Por ejemplo, en salas de calderas, intercambiadores de calor o líneas de producción química, permite un control preciso de la presión y la temperatura, aumentando la eficiencia del sistema y reduciendo el consumo de energía. Adecuado para entornos de alta temperatura (hasta 400 °C), vacío o cero emisiones, pero no recomendado para aplicaciones de contacto directo con alimentos en la UE. Combinado con actuadores Spirax Sarco, puede integrarse en sistemas de automatización para mejorar el rendimiento global.

Instalación y mantenimiento

• Notas de instalaciónConsulte el Manual de instalación de Spirax Sarco (IM-S24-42) para asegurarse de que la válvula está orientada correctamente (flujo aguas abajo) y utilice un bonete extendido para aplicaciones de alta temperatura.
• Piezas de recambio de mantenimientoKits de juntas, kits de obturador/asiento de válvula y conjuntos de fuelles disponibles para una rápida sustitución. Se recomienda la inspección periódica de las juntas y los embellecedores para prolongar la vida útil (la vida útil de los fuelles es de hasta 200.000 operaciones).
• enlace a la documentación(Descarga oficial para verificar fácilmente las especificaciones):
  • Spirax Sarco LE63 Hoja de información técnica (TI-S24-70 US) - Especificaciones detalladas y curvas de presión.
  • Hoja de información técnica de Spirax Sarco Serie L (TI-S24-71 ES) - Detalles de aplicación y valor Kv.
  • TraceParts LE63 Especificaciones de producto - Modelos CAD y parámetros básicos.
