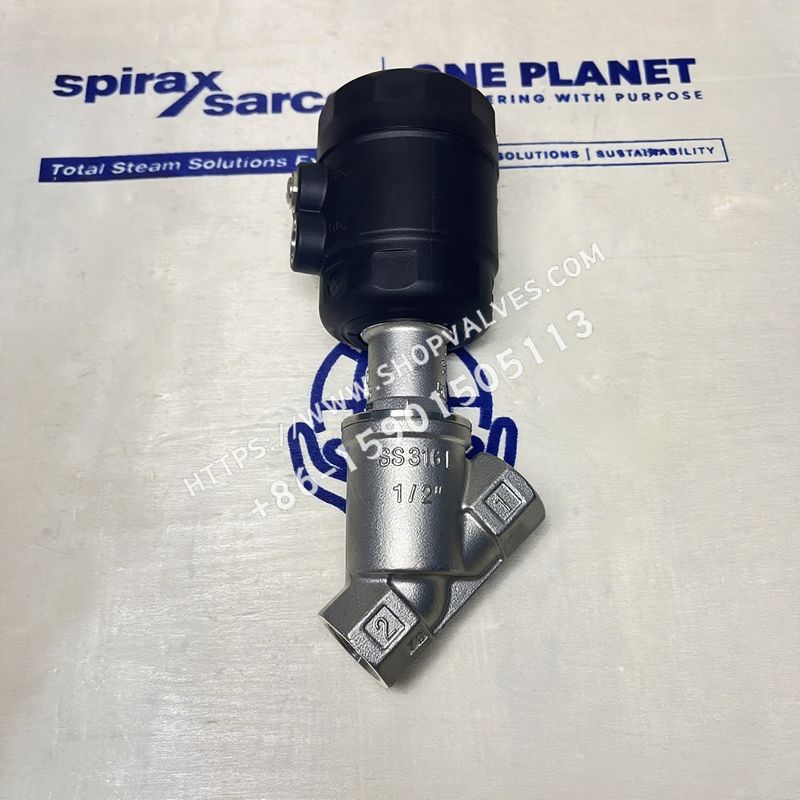

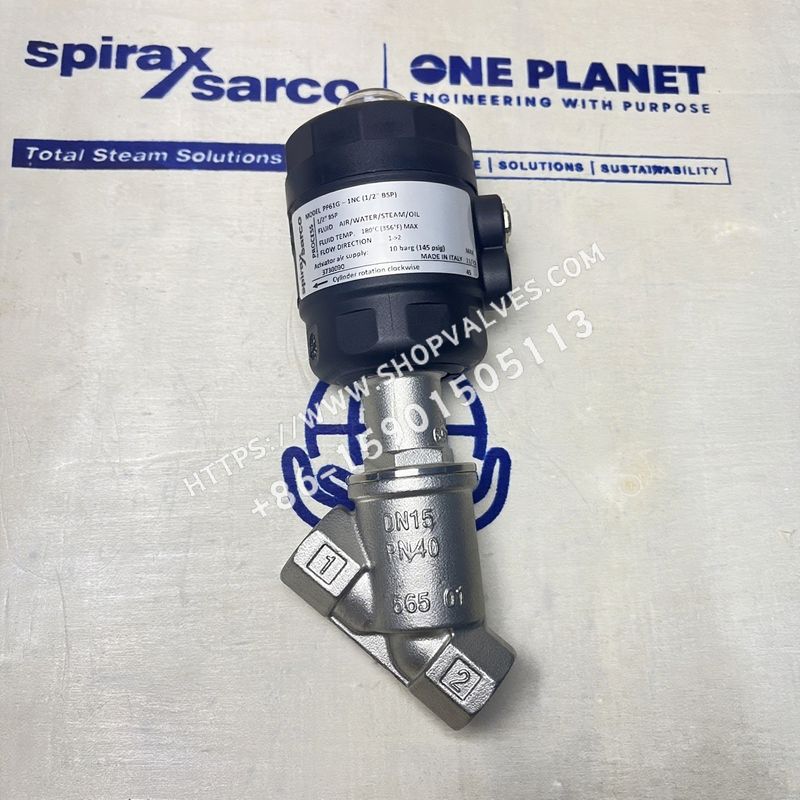

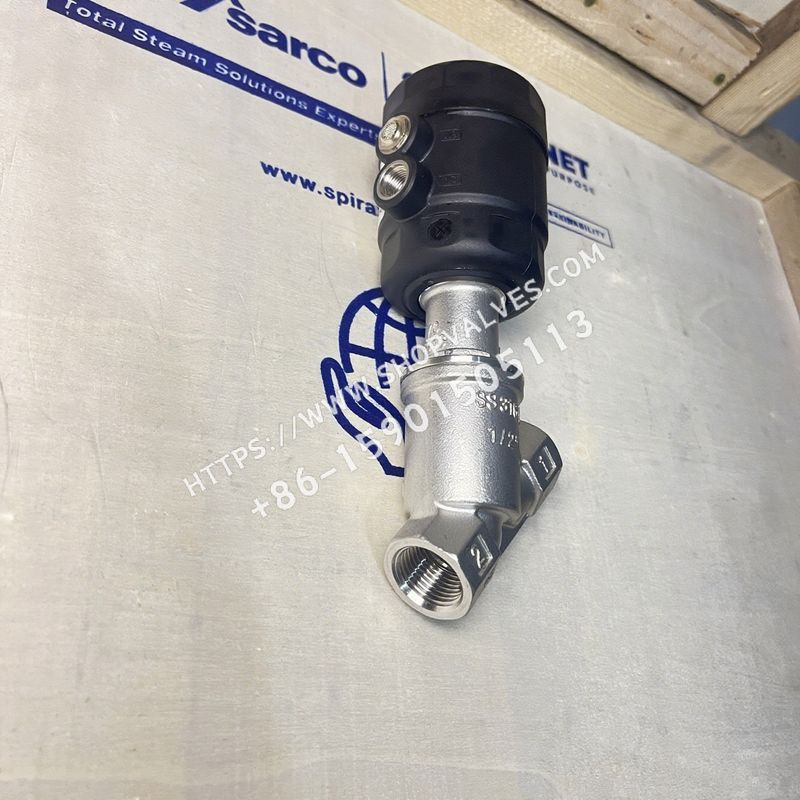

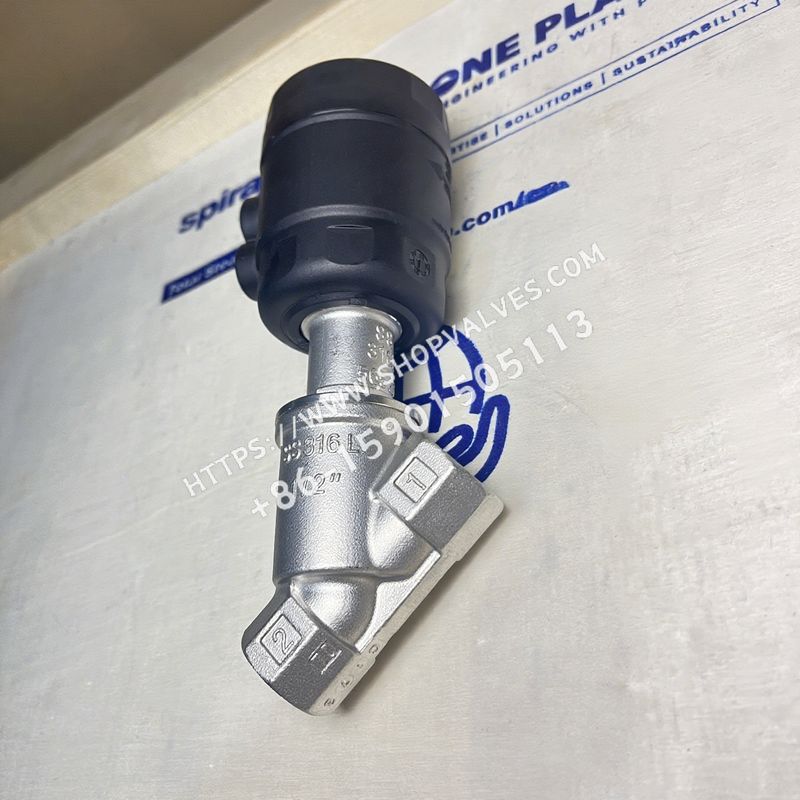

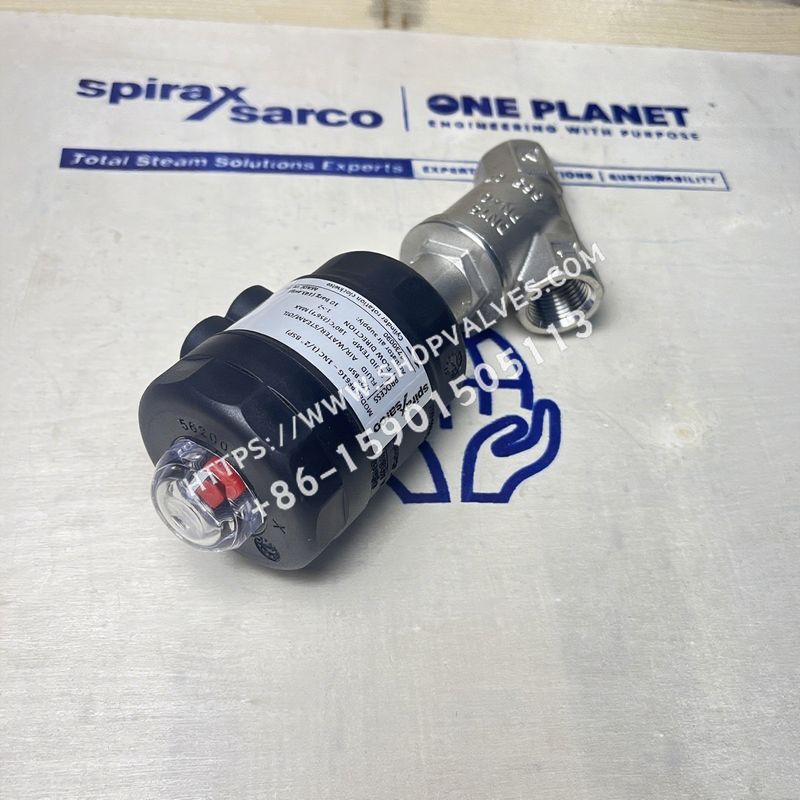

Spirax Sarco PF61G-2NC/PF61G-1NC/PF62G/PF63G/PF64G/PF65G Válvula de ángulo de conmutación neumática de pistón de acero inoxidable

Spirax Sarco PF6 Válvula de ángulo de encendido/apagado de pistón neumático de acero inoxidable, válvula de ángulo de encendido/apagado de pistón neumático de 2 vías, el cuerpo es de acero inoxidable, se puede utilizar para vapor, agua, aire, aceite y gas. Una señal neumática se carga en el pistón actuador para encender y apagar la válvula, y el pistón tiene una función de retorno por muelle. Los modelos estándar y los modelos con regulador de caudal están equipados con un indicador de posición de la válvula. Los modelos estándar tienen juntas de vástago de PTFE para uso hasta 180°C y juntas de vástago para alta temperatura (H) opcionales para uso hasta 190°C.

Modelos disponibles

Tamaño del actuador y modo de acción

Hay tres tamaños de actuadores disponibles: Tipo 1 (45 mm), Tipo 2 (63 mm) y Tipo 3 (90 mm) con los siguientes modos de acción:

• NC (Normalmente Cerrada): El fluido fluye sobre el asiento de la válvula (1 - 2). Nota: No apta para su uso donde puedan producirse golpes de ariete.
• NA (Normalmente Abierta): El fluido pasa por debajo del asiento de la válvula (2 - 1) y puede utilizarse para líquidos para evitar golpes de ariete.
• BD (Flujo bidireccional, normalmente cerrado): Para aplicaciones especializadas en líquidos que requieren flujo bidireccional y protección contra el golpe de ariete, con el fluido fluyendo por debajo del asiento de la válvula (2 - 1). NOTA: Para evitar el golpe de ariete en aplicaciones de líquidos, la presión no debe superar 1 bar g cuando el fluido circula por encima del asiento de la válvula (1 - 2).

Disponibilidad

Valor Kvs

Fórmula de conversión : Cv (UK) = Kv x 0,963; Cv (US) = Kv x 1,156

material (del que está hecho algo)

△PMX - PF6 Válvula de ángulo de émbolo neumático Presión diferencial máxima

1. Para el uso con vapor saturado, es posible una presión diferencial máxima de 11,5 bar g.
2. Las abrazaderas sanitarias deben cumplir un índice de presión PN 10.
3. Las conexiones embridadas ASME tienen una clasificación de presión ASME 150.

Componentes relacionados - Electroválvulas

Las electroválvulas DM de 2 posiciones y 3 vías pueden montarse directamente (conexión tipo banjo) en las válvulas de ángulo de conmutación neumáticas para aire o agua de las series PF61G - NC, NO y BD. Las válvulas tienen conexiones tipo DIN.
