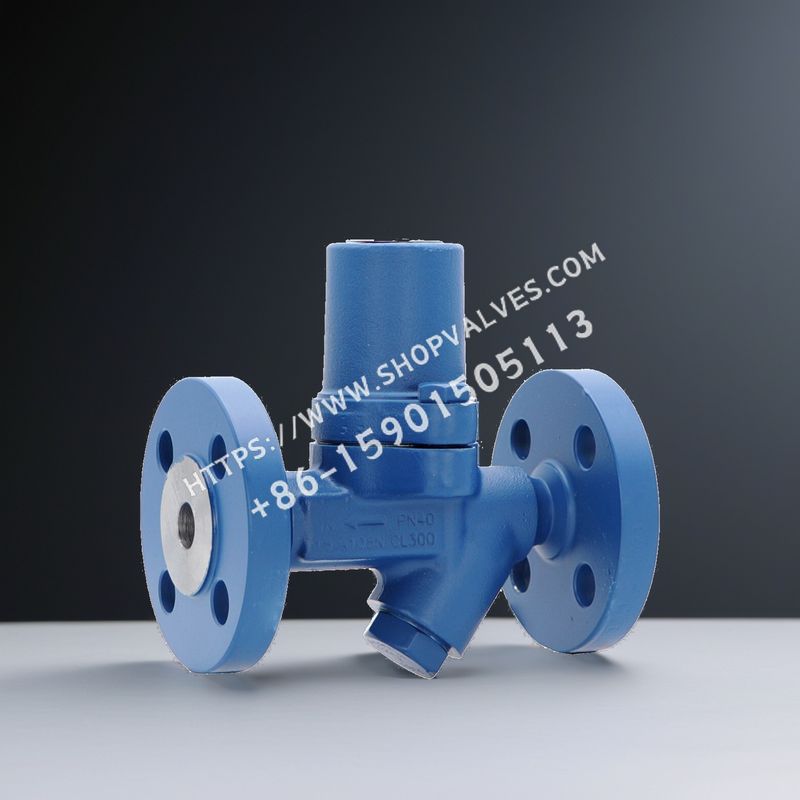

Spirax Sarco SMC32F/SMC32YF Trampa de Vapor Bimetálica Tipo Brida Integral

Spirax Sarco SMC32F y SMC32YF son purgadores de vapor bimetálicos de servicio fabricados en acero al carbono con conexiones en línea embridadas integrales. El SMC32F lleva incorporado un filtro de tipo plano y el SMC32YF lleva incorporado un filtro de tipo "Y". Todos los componentes que soportan presión son suministrados por proveedores con certificación TÜV y se fabrican de acuerdo con la norma AD-Merkblatt WO/TRD100.

norma

Este producto cumple la Directiva europea sobre equipos a presión 97/23/CE.

certificados

Este producto puede suministrarse con certificado de materiales EN 10204 3.1. Nota:Especifique en el pedido si necesita un certificado.

Calibre y conexiones de tuberías

Conexiones embridadas DN15, 20 y 25. EN 1092 PN40. ASME (ANSI) B16.5 Clase 150 o ASME (ANSI) B16.5 Clase 300.

Alcance del trabajo

Condiciones de diseño del cuerpo de la válvula	ASME (ANSI) 300
Presión máxima admisible de PMA	50 bar g@50 °C
TMA Temperatura máxima admisible	400 °C @35 bar g
Temperatura mínima admisible	-60 °C
Presión máxima de servicio a vapor saturado PMO	32 bar g@350 °C
TMO Temperatura máxima de funcionamiento	350 °C @32 bar g
Temperatura mínima de trabajo	0 °C
Nota: Para temperaturas de funcionamiento inferiores, consulte a Sasak.
Presión máxima de ensayo del agua fría	75 bar g

material (del que está hecho algo)

número de serie	carácter radical	material (del que está hecho algo)
1	capós	Acero al carbono DIN 17243 C22.8 (W/S 1.0460) ASTM A105N
2	elemento bimetálico	Acero inoxidable y bimetálico resistente a la corrosión Tipo H46
3	asiento de válvula	Acero inoxidable BS 970 431 S29
4	contratuerca	aceros inoxidables
5	filtro	Acero inoxidable AISI 304
6	Carrete	aceros inoxidables
7	Junta del bonete	Grafito en escamas reforzado con acero inoxidable
8	cuerpo de la válvula	Acero al carbono 1.0619+N ASTM A216 WCB
9	Junta del bonete	Acero inoxidable (M10 x 30) A2-70
10	Tapas de filtro	Acero al carbono DIN 17243 C22.8 (W/S 1.0460) ASTM A105N
11	Junta de la tapa del filtro	Acero inoxidable BS 1449 304 S16

pesos

SMC32F:

calibre	pesos
DN15	3,1 kg
DN20	3,7 kg
DN25	4,4 kg

SMC32YF:

calibre	pesos
DN15	3,3 kg
DN20	4.0kg
DN25	4,7 kg

cilindrada del motor

Descarga de agua caliente, descarga de agua fría: (datos gráficos, véase el documento original)

Información sobre seguridad, instalación y mantenimiento

Para más detalles, consulte la Guía de instalación y mantenimiento (IM-P076-09) suministrada con el producto.

Consejos de instalación

SMC32F y SMC32YF pueden montarse en cualquier posición, horizontal o vertical.
Cuando el condensado se descarga a una línea de recuperación de condensado con contrapresión, se recomienda instalar una válvula de retención después del purgador.
Cuando el condensado se vierte a la atmósfera, se recomienda instalar un silenciador.
Para facilitar el mantenimiento, se recomienda instalar válvulas de globo antes y después del purgador. El aumento de la contrapresión reducirá la temperatura de descarga del condensado. Para más información, póngase en contacto con Spirax. Para facilitar el mantenimiento, se recomienda instalar válvulas de globo antes y después del purgador.

tratar con

Este producto es reciclable y no causa problemas ecológicos si se elimina correctamente.

Instrucciones de pedido

Ejemplo:1-Spirax Sarco DN50 SMC32F Purgador de Vapor Bimetálico Reparable, Brida EN1092 PN40, con filtro incorporado.

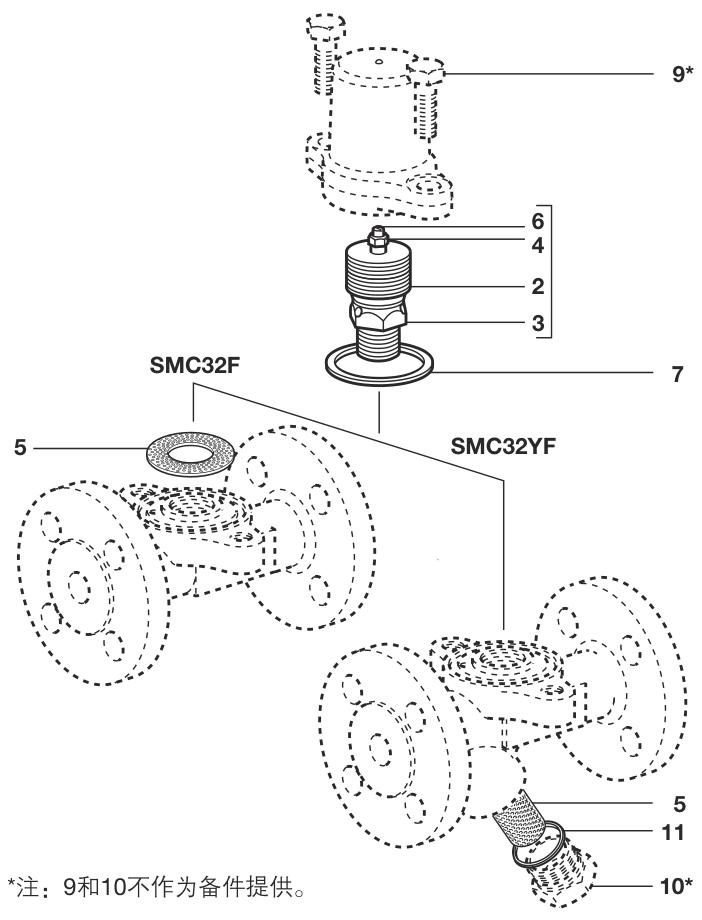

repuestos

Nombre de las piezas de recambio	Componentes incluidos
Juego de componentes bimetálicos	2, 3, 4, 6
filtro	SMC32F (3 piezas) 5
Filtros y juntas	SMC32YF (1 cada uno) 5, 11
Juego de juntas del capó	(juego de 3) 7
Junta de la tapa del filtro	(lote de 3) 11

Cuando pida piezas de repuesto, hágalo de acuerdo con las instrucciones anteriores y especifique el modelo y el tamaño de la trampa.
ADVERTENCIA: La tuerca de bloqueo (4) del elemento bimetálico no debe retirarse, ya que podría afectar al funcionamiento del sifón.
Ejemplo:1-Juego de elementos bimetálicos para purgador bimetálico SMC32F DN25.

Par de apriete recomendado

carácter radical	norma	Par de apriete (N m)
asiento de válvula	24 A/F	115 - 125
Perno del capó	16 A/F M10 x 30	23 - 27
Tapa del filtro	27 A/F	120 - 135
