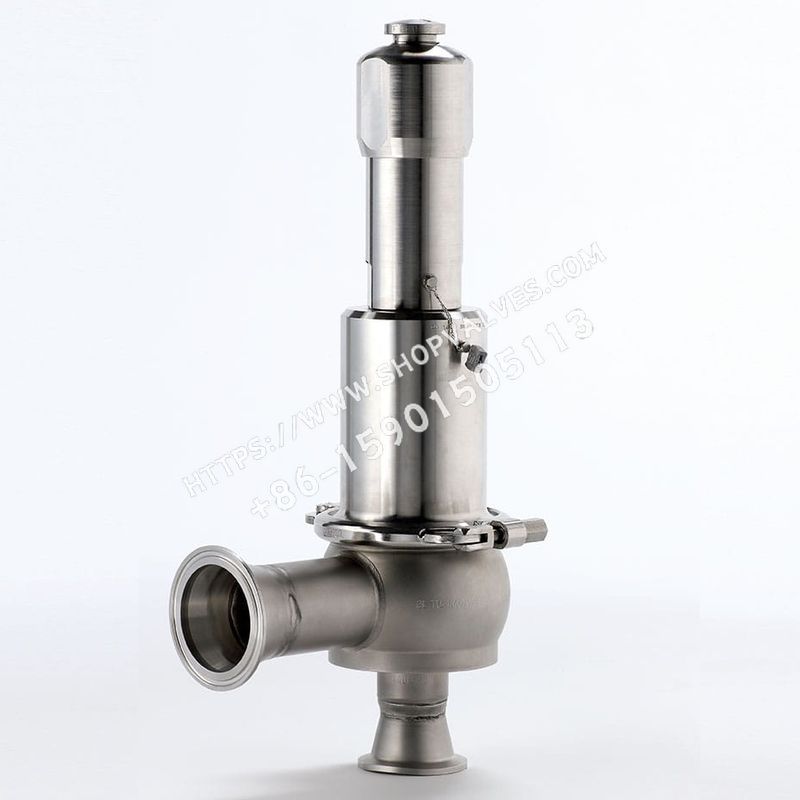

Spirax Sarco SVL488 Válvula de seguridad de acero inoxidable para sistemas limpios DN40

La válvula de seguridad de acero inoxidable Spirax Sarco SVL488 Clean System es una válvula de seguridad de carrera completa y cuerpo de acero inoxidable, con certificación TÜV para sistemas de vapor, gas y líquidos. Son adecuadas para la protección contra sobrepresión de equipos de vapor de baja presión, tuberías, recipientes a presión y son especialmente adecuadas para la industria cervecera y de bebidas, donde cumplen normas muy estrictas de higiene y limpieza y reducen la contaminación de los medios de proceso.

Modelos disponibles

• SVL488-B: Bonete estanco para sistemas de líquidos.
• SVL488-C: Palanca de microelevación de la junta de estanqueidad para sistemas de vapor (u otra llave necesaria).
  Nota: Ambos modelos tienen el capó cerrado.

MPN	descripciones
3151466	svl488 cet dn40 abrazadera1.51 -...
3151468	svl488 cet dn40 abrazadera2.61 -...
3151469	svl488 cet dn40 abrazadera3.41 -...
3151470	svl488 cet dn40 abrazadera5.41 -...

certificados

Cada válvula de seguridad SVL488 se suministra con el informe de prueba típico del fabricante, que incluye la presión de ajuste de la válvula y la presión de prueba del líquido. También se pueden solicitar certificados de materiales según la norma EN 10204 3.1.

Normas y certificación

Certificado por TÜV según AD MerkblattA2,TRD412 y Td TÜV SV100. Cumple los requisitos de la Directiva Europea de Equipos a Presión (PED) 97/23/CE y pertenece a la Clase 4 de la clasificación de productos para fluidos del Grupo 1 y Grupo 2 (gases y líquidos). Consulte con SPECTRO la compatibilidad de fluidos.

Calibre y conexiones de tuberías

Calibre de entrada	DN	25	40	50	65	80	100
Calibre de salida	DN	40	65	80	100	125	150
Conexión de la abrazadera de entrada	pulgada (unidad de longitud igual a 2,54 cm.)	1½	2	2½	3	4	4½
Conexión de la abrazadera de salida	pulgada (unidad de longitud igual a 2,54 cm.)	2	3	4	4½	5	6

Las conexiones de tuberías pueden suministrarse con bridas DIN 2633 PN16 o conexiones de abrazadera sanitaria ISO 2852 (norma ISO 2037). El tipo de conexión debe indicarse al cumplimentar el pedido.

Otras opciones

• Junta blanda de EPDM (presión máx. de ajuste del vapor 4 bar g)
• Acabado estándar en las superficies de contacto con los medios 0,75 µm Ra, otros acabados a petición de Spirax Sarco.

material (del que está hecho algo)

número de serie	carácter radical	material (del que está hecho algo)
1	cuerpo de la válvula	Acero inoxidable 1.4404
2	asiento de válvula	Acero inoxidable 1.4404
3	válvula	aceros inoxidables
4	Junta tórica	EPDM (aprobado por la FDA)
5	Guías del vástago	Acero inoxidable 1.4404/PTFE + cristal 15%
6	Deflector con muelle	Acero inoxidable 1.4404
7	capós	Acero inoxidable 1.4404
8	capó	Acero inoxidable 1.4404
9	tornillo de ajuste	PTFE+vidrio 15%
10	muelles	Acero inoxidable 1.4310
11	Sello de embalaje	Acero inoxidable 1.4404
12	abrazadera	Acero inoxidable 1.4401
13	Junta del cuerpo de válvulas	Certificado EPDM (FDA)
14	abajo	Grafito en escamas

Limitaciones de presión/temperatura

Condiciones de diseño del cuerpo de la válvula		PN16
Rango de presión de ajuste	mayor	16 bar g
DN25 y DN40	mínimo	0,1 bar g
DN50	mayor	15 bar g
DN50	mínimo	0,2 bar g
DN65 y DN80	mayor	10,34 bar g
DN65 y DN80	mínimo	0,1 bar g
DN100	mayor	8,2 bar g
DN100	mínimo	0,1 bar g
temp	Asiento blando EPDM	Máximo 150 °C
temp	Asiento blando Viton	Máximo 180 °C
Todos los modelos	mínimo	-45 °C
Parámetros de rendimiento	Vapor, gas	Max 10%
Parámetros de rendimiento	fluidos	Max 10%
presión diferencial de apertura y cierre	Vapor, gas	Max 10%
presión diferencial de apertura y cierre	fluidos	Max 20%
cilindrada nominal	Vapor, gas	0.70
Desplazamiento nominal factord	fluidos	0.45
Contrapresión máxima admisible		10% para presión de consigna
Presión de prueba hidrostática en frío de entrada máxima de diseño		24 bar g

SVL488 Tabla de descarga de vapor saturado (kg / h)

(Calculado a una presión superior a 10% según EN ISO 4126)

calibre	DN 25/40	DN40/65	DN50/80	DN65/100	DN80/125	DN100/150
Diámetro de la guía (mm)	23	37	46	60	74	92
Área de flujo (mm²)	416	1075	1662	2827	4301	6648
Presión de consigna (bar g) 0,2	151	390	604	1027	1562	2415
Presión de consigna (bar g) 0,5	214	554	857	1457	2217	3427
Presión de consigna (bar g) 1,0	319	825	1275	2169	3300	5100
Presión de consigna (bar g) 2,0	504	1303	2015	3427	5213	8058
Presión de consigna (bar g) 3,0	678	1751	2707	4605	7006	10829
Presión de consigna (bar g) 4,0	843	2177	3366	5726	8711	13465

SVL488 Tabla de desplazamiento del aire - Estándar (m^{3} / h), 0°C y 1013 mbar

(calculado a partir de AD - MERKBLATT A2 y TRD 421)

Tamaño de la válvula DN Entrada / Salida	25/40	40/65	50/80	65/100	80/125	100/150
Superficie de rodadura (mm²)	416	1075	1662	2827	4301	6648
Presión de consigna (bar g) 1,0	386	999	1545	2628	3998	6179
Presión de consigna (bar g) 2,0	625	1617	2499	4251	6467	9995
Presión de consigna (bar g) 3,0	852	2204	3406	5795	8816	13626
Presión de consigna (bar g) 4,0	1069	2768	4278	7278	11071	17111
Presión de consigna (bar g) 5,0	1287	3331	5149	8761	13326	20597
Presión de consigna (bar g) 6,0	1505	3895	6021	10243	15581	24083
Presión de consigna (bar g) 7,0	1723	4459	6892	11726	17836	27568
Presión de consigna (bar g) 8,0	1941	5023	7763	13208	20091	31054
Presión de consigna (bar g) 8,2	1985	5136	7937	13505	20542	31752
Presión de consigna (bar g) 9,0	2159	5587	8635	14691	22346	-
Presión de ajuste (bar g) 10,0	2377	6150	9506	16173	24601	-
Presión de consigna (bar g) 10,34	2451	6334	9793	16658	25343	-
Presión de consigna (bar g) 12,0	2812	7278	11249	-	-	-
Presión de consigna (bar g) 14,0	3248	8405	12992	-	-	-
Presión de consigna (bar g) 15,0	3466	8957	14735	-	-	-
Presión de consigna (bar g) 16,0	3684	9533	-	-	-	-

SVL488 Tabla de desplazamiento - kg/h, 20°C agua

(Cálculo del factor de desplazamiento nominal ((kdr) = 0,52) sobrepresión 10% basado en AD - MERKBLATT A2 y TRD 421)

Tamaño de la válvula DN Entrada / Salida	25/40	40/65	50/80	65/100	80/125	100/150
Superficie de rodadura (mm²)	416	1075	1662	2827	4301	6648
Presión de consigna (bar g) 1,0	9970	25800	39900	67900	103000	160000
Presión de consigna (bar g) 2,0	14100	36500	56400	96000	126000	226000
Presión de consigna (bar g) 3,0	17300	44700	69100	118000	179000	276000
Presión de consigna (bar g) 4,0	19900	51600	79800	136000	206000	319000
Presión de consigna (bar g) 5,0	22300	57700	89200	152000	231000	357000
Presión de consigna (bar g) 6,0	24400	63200	97700	166000	253000	391000
Presión de consigna (bar g) 7,0	26400	68300	106000	180000	273000	422000
Presión de consigna (bar g) 8,0	28200	73000	113000	192000	292000	451000
Presión de consigna (bar g) 8,2	28500	73900	114000	194000	292000	458000
Presión de consigna (bar g) 9,0	29900	77400	120000	204000	310000	-
Presión de ajuste (bar g) 10,0	31500	81600	126000	215000	326000	-
Presión de consigna (bar g) 10,34	32000	82700	128000	218000	334000	-
Presión de consigna (bar g) 12,0	34600	89400	138000	-	-	-
Presión de consigna (bar g) 14,0	37300	96600	149000	-	-	-
Presión de consigna (bar g) 15,0	38600	99700	154000	-	-	-
Presión de consigna (bar g) 16,0	39900	103000	-	-	-

Peso (aproximado) kg

entrada	salida	pesos
DN25	DN40	9.0
DN40	DN65	20.0
DN50	DN80	21.7
DN65	DN100	26.5
DN80	DN125	47.0
DN100	DN150	56.0

Información sobre seguridad, instalación y mantenimiento

Para obtener información detallada, consulte la Guía de instalación y mantenimiento suministrada con el producto.
Nota de instalación: Asegúrese de que la línea central de la cámara del muelle de la válvula de seguridad esté verticalmente hacia arriba durante la instalación.

Guía de selección

número de modelo	SVL488	SVL488
marco	B = Capó cerrado/capó hermético	B
	C = Vástago de microlift con bonete cerrado/sello de empaquetadura	-
Material de la junta	E = juntas tóricas y fuelles de EPDM (FDA)	E
entrada	PN16 = Brida PN16 T = Abrazadera sanitaria , ISO 2852	PN16

Instrucciones de pedido

Ejemplo:1-Válvula de seguridad Spirax Sarco DN50 SVL488-B-S-PN16, presión de ajuste 10 bar g. (Si no se requiere fuelle, añada "no se requiere fuelle").
Para aplicaciones de vapor saturado por encima de 4 barg de presión, consulte a spiraxsarco.
