斯派莎克 Spirax Sarco CVS10-1M洁净型金属阀座止回阀

斯派莎克Spirax Sarco CVS10洁净型金属阀座止回阀是弹簧嵌入式洁净型止回阀，采用316L不锈钢制造，作用是防止管线中的流体倒流。金属阀座的该产品在食品、医药和制药行业广泛应用，主要用于软阀座不适用的蒸汽和其他恶劣环境。水、过程流程和气体应用可选EPDM、Viton和FEP - Silicon软密封阀座（详见TI - P029 - 10）。有不同的表面处理可选，如CVS10 - 1内表面抛光至0.5微米Ra（符合ASME BPE SF1），外表面抛光至0.8微米Ra；CVS10 - 2内表面电抛光至0.38微米Ra（符合ASME BPE SF4），外表面抛光至0.8微米Ra 。

标准

• CVS10完全符合欧洲压力指令97/23/EC
• CVS10设计符合ASME BPE标准

关断标准

金属阀座CVS10关断标准符合EN 12266 - 1:2003 Rate D

证书

• EN 10204 3.1材质证书
• 典型的表面抛光证书（注：如需证书或检验请在订购时注明）

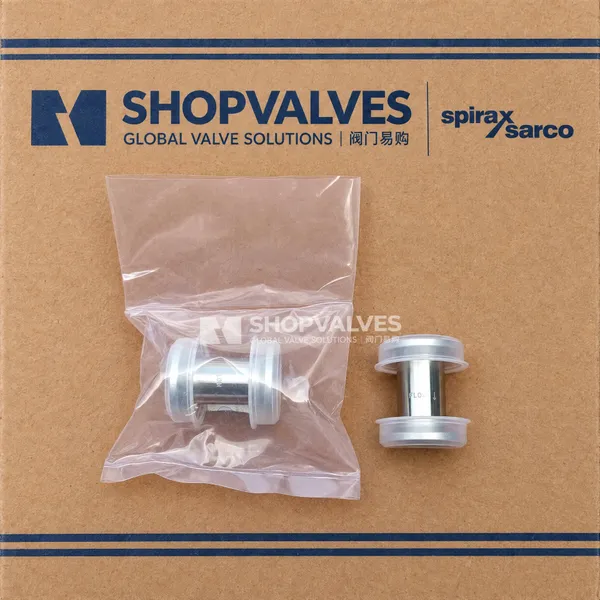

包装

产品与其他非不锈钢产品隔离，在洁净环境中单独包装。根据ASME BPE标准，进出口连接端用盖帽密封，整个阀门密封于塑料袋内，避免灰尘进入。

材质

序号	部件	材料
1	阀体	316L不锈钢
2	阀头	316L不锈钢
3	弹簧	316不锈钢

口径和连接管道

½", ¾", 1", 1 - ½"和2" ASME BPE卫生卡箍、DN15至DN50 DIN 32676卫生卡箍（如需要，也可提供其他连接方式、口径和开启压力）

压力/温度限制

存在产品不能使用的区域。

阀体设计条件	PN10
PMA最大允许压力	10bar@200℃
TMA最大允许温度	220℃@10.5barg
最低允许温度	-254℃
PMO饱和蒸汽最大工作压力	10barg
TMO最大工作温度	220℃@10barg
最低工作温度	0℃
设计最大冷态水压试验	15barg

重量

口径	重量（kg）
½"	0.10
¾"	0.10
1"	0.15
1 - ½"	0.18
2"	0.35

Kv值

口径	½"	¾"	1"	1 - ½"	2"
Kv	2	2	4	8	18

转换公式：Cv(UK)=Kv×0.963 ，Cv(US)=Kv×1.156

开启压力(mbar)

口径	½"	¾"	1"	1 - ½"	2"
开启压力	35、39、31	35、39、31	35、39、31	35、39、31	35、39、31

运行

阀门依靠流体压力开启。当流体停止流动时，弹簧在流体倒流前关闭阀门。

安全信息、安装和维护

详见随产品一起提供的安装和维修指南(IM - P029 - 11)

订购

例：一套CVS10 - 1洁净型止回阀，金属阀座，ASME BPE卫生卡箍连接，内表面抛光精度为0.5微米Ra(20微英寸)，提供完整的认证资料。
