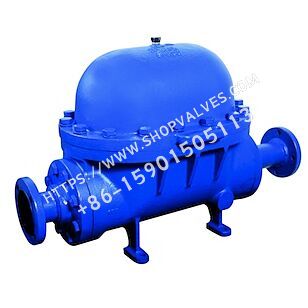

Спиракс Сарко (Spirax Sarco) FT450 3" высокопроизводительный поплавковый термостатический конденсатоотводчик DN80 66719

Спиракс Сарко (Spirax Sarco) 3" (DN80) и 4" (DN100) FT450 - это высокопроизводительный поплавковый и термостатический конденсатоотводчик.
Он регулирует положение двухседельного главного клапана с помощью поплавка таким образом, чтобы конденсат непрерывно выводился с той же скоростью, с какой он поступает в ловушку. Воздух, скапливающийся в ловушке во время запуска или работы, удаляется через встроенный биметаллический воздухоотводчик в стояк, подключенный ниже по течению от корпуса механизма главного клапана.
Ловушка может использоваться в системах с перегретым паром, которые соответствуют проектным условиям корпуса, и может работать при любом противодавлении ниже входного давления, при этом пропускная способность определяется перепадом давления (входное давление минус выходное давление).

Поплавковый сифон FT450 из углеродистой стали (3", 4") компании Спиракс Сарко (Spirax Sarco) оснащен внутренним поплавковым механизмом для непрерывного дренажа при температуре насыщения и встроенным термостатическим клапаном для выпуска неконденсирующихся газов.

Тип продукта

типология	FT450
PMO	450 фунтов на кв. дюйм
калибр	3", 4"
затирка	3": NPT, SW, фланец; 4": фланец
материал (из которого что-л. сделано)	Корпус из углеродистой стали, внутренние детали из нержавеющей стали

Материал компонента

серийный номер	радикал характера	материал (из которого что-л. сделано)
1	корпус клапана	Углеродистая сталь ASTM A216 WCB
2	чепчики	Углеродистая сталь ASTM A216 WCB
3	Прокладка крышки	Нержавеющая сталь Графит
4	Болт крышки	Легированная сталь ASTM A193 GR B7
5	Стопорные шайбы	сталь (химия)
6	Главный клапан в сборе	Нержавеющая сталь AISI 300
	Прокладка механизма главного клапана	плюмбаго
	Болты главного клапанного механизма	нержавеющие стали
7	float	Нержавеющая сталь ASTM A240 тип 304
8	Отверстие в крышке (3/4" NPT)	сталь (химия)
Сливное отверстие (3/4" NPT)	сталь (химия)
9	без фланца	кованая сталь
10	Фланцевые болты	Легированная сталь ASTM A193 GR B7
11	Узел сливного клапана	нержавеющие стали
короткие продажи	нержавеющие стали
Вентиляционное уплотнение	нержавеющие стали
11A	вентиляционный элемент	Нержавеющая сталь и биметаллические (RAU тип RR)
12	эвакуационная труба	нержавеющие стали

Вытеснение и дифференциальное давление

На графиках показаны скорости разгрузки при различных перепадах давления. *В этой области скорость разгрузки сифона может превышать скорость потока в подключенном трубопроводе.

типичное применение

Ребойлеры, теплообменники и другое крупное технологическое оборудование; большое абсорбционное охлаждение; в сочетании с механическими насосами Спиракс Сарко (Spirax Sarco) 4".

ограничительное условие

Максимальное рабочее давление PMO	450 фунтов на кв. дюйм (31 барг)
TMO Максимальная рабочая температура	Биметаллический вариант: 650°F (343°C) при 450 фунтах на кв. дюйм (31 барг); 750°F (400°) при 375 фунтах на кв. дюйм (26 барг)
Давление (psig), температура Соответствующие пределы зоны	Этот продукт не должен использоваться в этой зоне; использование этого продукта в этой зоне может привести к повреждению внутренних компонентов

Условия проектирования корпуса клапана

PMA	450 psig/макс 650°F 31barg/макс 343°C
Максимально допустимое давление	425 psig/700°F 375 psig/750°F 29 барг/371°C 26 барг/400°F
Максимально допустимая температура TMA	750°F/0-375 psig 400°C/0-26 барг

Описание товара

Сифон представляет собой институциональный поплавковый тип с корпусом из углеродистой стали, внутренними деталями из нержавеющей стали и горизонтальными соединениями. В нижней части корпуса имеется монтажный кронштейн с просверленными ножками. Сифон имеет встроенный термостатический воздухоотводчик, корпус разделен по горизонтали, все внутренние детали полностью пригодны для обслуживания и не требуют демонтажа входного или выходного трубопровода.

монтаж

Сифон должен быть установлен под оборудованием или рядом со сливом оборудования, с сетчатым фильтром, установленным на передней панели, и полнопроходным запорным клапаном для обслуживания. Монтажный кронштейн крепится болтами к горизонтальной опоре. Подробности см. в руководстве по установке и обслуживанию.

защищать и поддерживать

Изделие можно обслуживать в линии без демонтажа трубопровода. Перед проведением технического обслуживания сифон должен быть полностью изолирован от трубопровода выше и ниже по течению. Сифоны следует регулярно разбирать, осматривать и чистить, чтобы снять узел главного клапана и клапан для выпуска воздуха. Подробную информацию см. в руководстве по установке и обслуживанию, прилагаемом к изделию.

гири

485 фунтов (220 кг)
