Описание
Обзор продукта

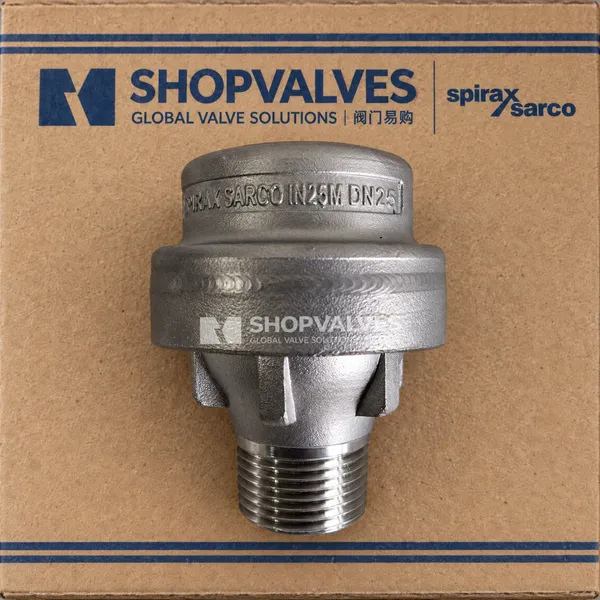

Спиракс Сарко (Spirax Sarco) IN25M представляет собой пароэжектор, предназначенный для прямого впрыска пара в резервуары с жидкостью. Устройство использует струю пара для всасывания жидкости через радиальные отверстия, смешивая и распределяя нагретую среду по всему объему для предотвращения температурного расслоения. Циркуляция, создаваемая эжектором, обеспечивает тщательное перемешивание в резервуаре.
Ключевые особенности
- Изготовлен из аустенитной нержавеющей стали (ASTM A351 CF3M).
- Обеспечивает нагрев, смешивание и циркуляцию без движущихся частей.
- Компактная конструкция минимизирует рабочий шум и вибрацию.
- Доступен с соединениями 1” BSPT (наружная резьба), 1” NPT (наружная резьба) или 1” Schedule 80 под приварку встык.
Технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное давление корпуса | PN25 |
| Минимальное рабочее давление | 0,5 бар изб. |
| Максимальные параметры насыщенного пара | 19,4 бар изб. при 213,41 °C |
| Максимальная температура нагреваемой жидкости | 90 °C (в вентилируемых резервуарах) |
| Масса | 0,8 кг |
| Габариты (Длина x Диаметр) | 84 мм x 71 мм |
Область применения
- Нагрев и деаэрация в питательных баках котлов.
- Прямой паровой нагрев воды и других промышленных жидкостей.
Руководство по установке
Для правильной работы Спиракс Сарко (Spirax Sarco) IN25M требуется трубопровод диаметром 25 мм. Устройство должно располагаться горизонтально на низком уровне внутри резервуара, в идеале на вертикальной центральной линии.
Требования к зазорам предусматривают минимальную глубину воды 150 мм под эжектором и минимальное расстояние 150 мм от стенки резервуара. При установке нескольких эжекторов для достижения более высокой производительности они должны быть равномерно распределены по ширине резервуара с расстоянием не менее 300 мм между каждым устройством.
