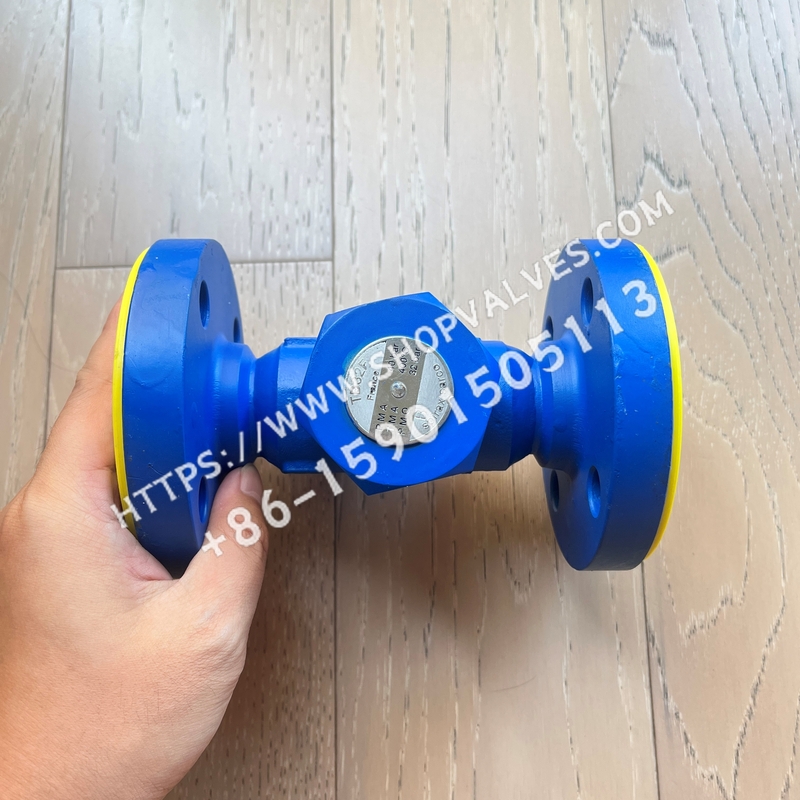

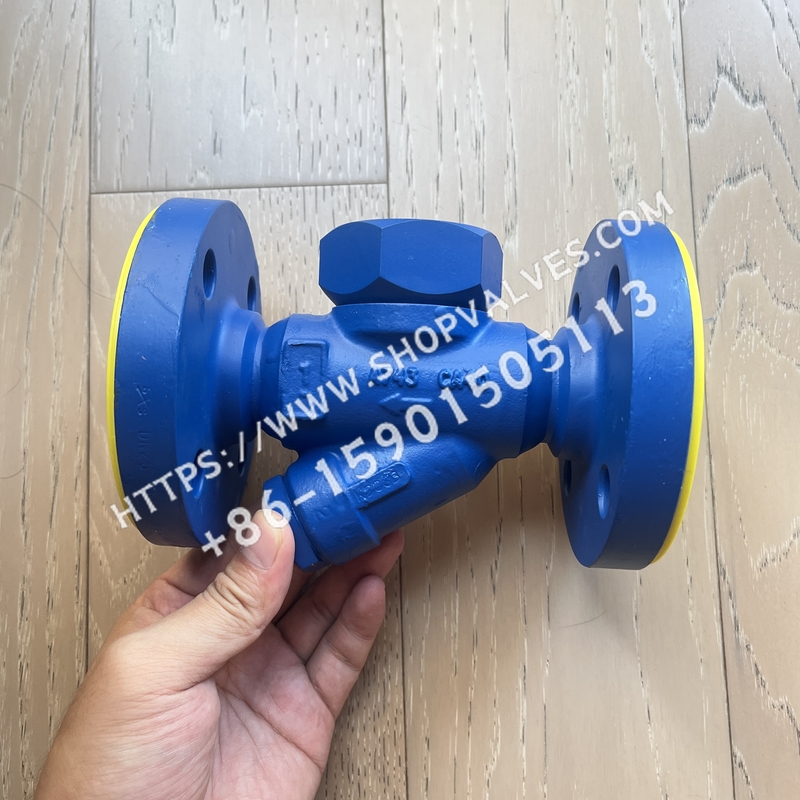

Спиракс Сарко TD32F Термодинамический конденсатоотводчик с фланцевым соединением

Описание

Фланцевые термодинамические конденсатоотводчики Спиракс Сарко (Spirax Sarco) TD32F - это обслуживаемые термодинамические конденсатоотводчики среднего давления со встроенным сетчатым фильтром и фланцевыми соединениями для среднего давления. Модель TD32FLC специально разработана для улавливания низких нагрузок, таких как паровые магистрали, а TD32FA и TD32FALC имеют встроенные антивоздушные диски для выпуска воздуха при запуске.

Доступные модели

номер модели	SKU
TD32F DN15 PN40	0683166
TD32F DN20 PN40	0683369
TD32F DN25 PN40	0683468
TD32FLC DN15 PN40	0683263
TD32FLC DN20 PN40	0683382
TD32FLC DN25 PN40	0683483

норма

Данное изделие соответствует Европейской директиве по оборудованию, работающему под давлением, 97/23/EC.

сертификаты

Данный продукт может поставляться с сертификатом EN10204 3.1 (Примечание: Если сертификат необходим, пожалуйста, укажите его при заказе).

Калибр и трубные соединения

DN15, 15LC, 20, 20LC, 25 и 25LC, фланцы ANSI B 16.5 класса 150 и 300, DIN 2501 PN40 и JIS/KS 10, 16, 20.

Другие варианты

Тепловой экран (только DN15 и DN20): предотвращает чрезмерную потерю тепла при низких температурах и в штормовых условиях, что может привести к частой работе ловушки.

Ограничения (ISO 6552)

Условия проектирования корпуса клапана	PN40
PMA - максимально допустимое давление	40 бар g
TMA - максимально допустимая температура	400 °C
Минимально допустимая температура	0 °C
PMO - максимальное рабочее давление	32 бар g
TMO - максимальная рабочая температура	TD32F и TD32FLC: 400 ℃; TD32A и TD32FALC: 255 ℃.
Минимальная рабочая температура	0 °C
Минимальное рабочее давление	0,25 бар g
Максимальное рабочее противодавление PMOB составляет 80% от давления на входе.	-
Расчетное максимальное давление холодного гидравлического испытания	60 бар g

Объем работ

Существуют области, где продукт не может быть использован, и область применения варьируется от модели к модели.

материал (из которого что-л. сделано)

серийный номер	радикал характера	материал (из которого что-л. сделано)
1	корпус клапана	Нержавеющая сталь ASTM A743 CA - 40
2	капот	Нержавеющая сталь AISI 416
3	компакт-диск	Нержавеющая сталь BS 1449 420 S45
4	фильтр	Нержавеющая сталь ASTM A240 316L (фильтр 100 меш для TD32FA и TDFALC, фильтр 0,8 мм для других моделей)
5	Крышка фильтра	Нержавеющая сталь AISI 416
6	Прокладка крышки фильтра	Нержавеющая сталь BS 1449 304 S16
7	Теплозащитный экран (опция, только DN15 и 20)	алюминий
8	без фланца	Сталь DIN 17243 C22.8 Ws 1.0460

гири

калибр	Вес (кг)
DN15 и 15LC	2.4
DN20 и 20LC	3.1
DN25 и 25LC	4.2

мощность двигателя

Сброс конденсата при различных перепадах давления отличается, обратитесь к соответствующим графикам (графики сброса в документе не описывают числовую зависимость в деталях, они приведены только для иллюстрации).

Информация о безопасности, установке и обслуживании

TD32F предназначен для горизонтальной установки крышкой вверх; при наличии противодавления рекомендуется установить обратный клапан; при сбросе в атмосферу рекомендуется установить глушитель; для удобства обслуживания рекомендуется установить шаровой клапан перед и после сифона.

утилизация

Этот продукт может быть переработан и при правильном обращении не вызовет загрязнения окружающей среды.

Инструкции по заказу

Пример: 1 - Сифон низкого давления Спиракс Сарко DN15 TD32FALC с фланцевым соединением PN40, встроенным фильтром и противовоздушным диском.
