Descripción del producto

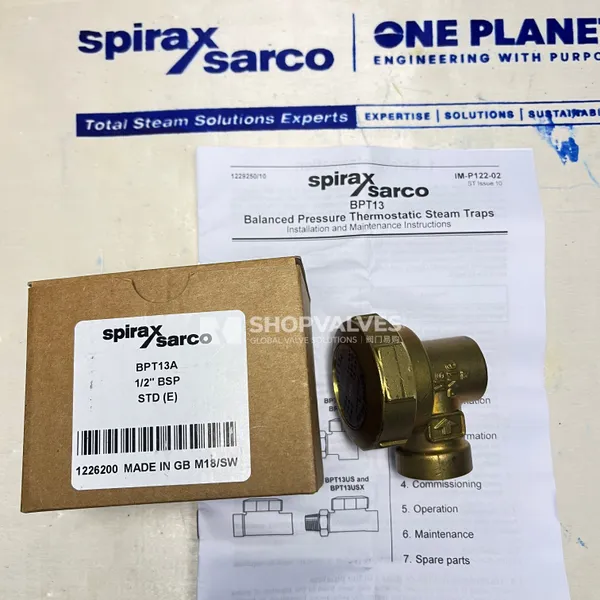

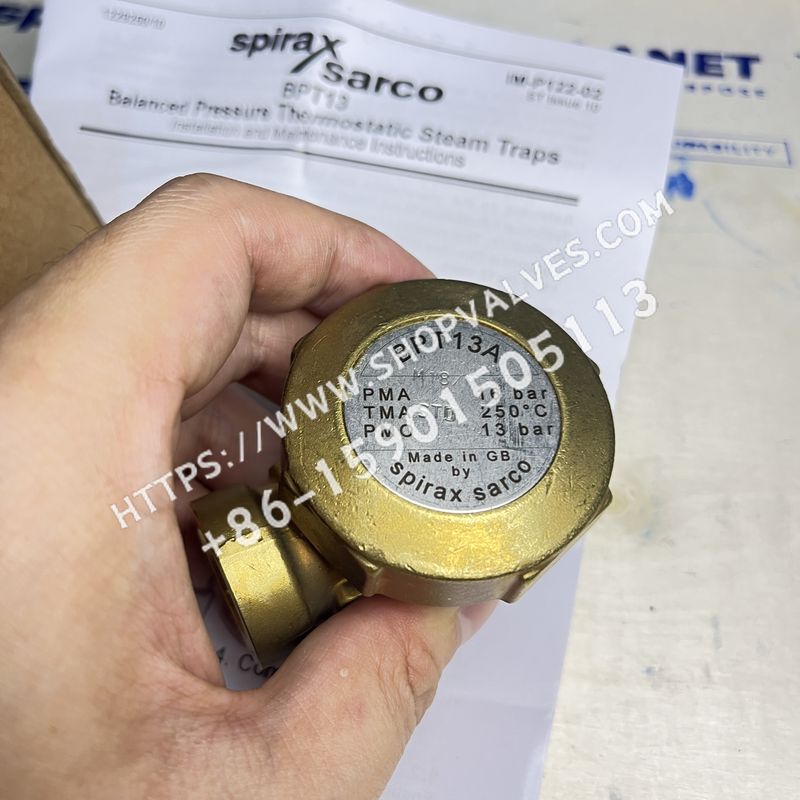

Spirax Sarco BPT13A es una trampa de vapor termostática de presión balanceada con cuerpo reparable de latón y conexiones en ángulo. Diseñada para trazados de tubería a 90 grados, desaloja condensado y purga aire en arranques sin necesidad de codos auxiliares en la línea de vapor.

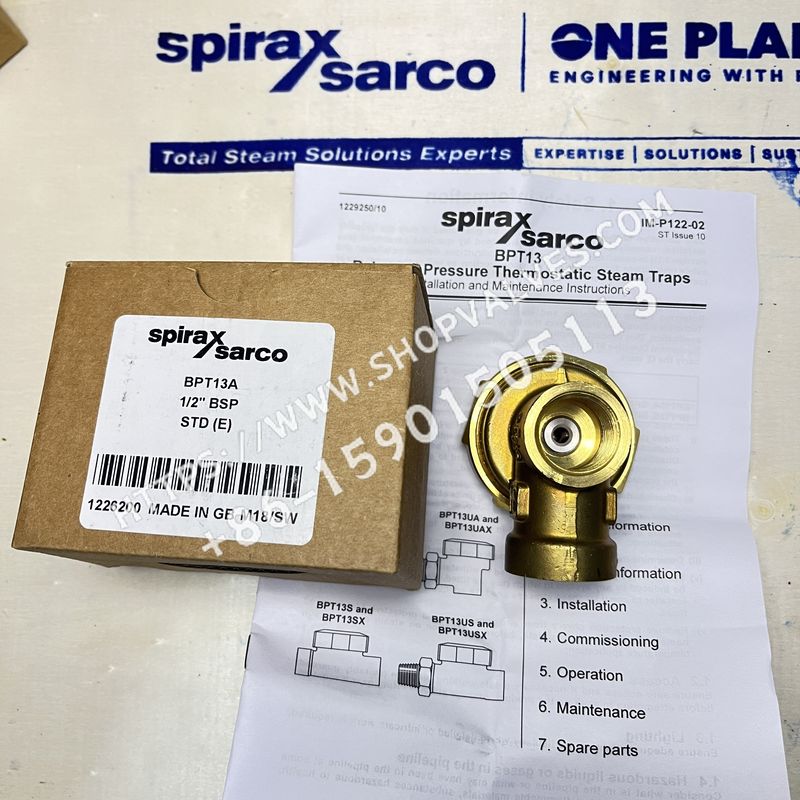

La serie de conexiones en ángulo abarca cuatro variantes adaptadas a requerimientos de espacio e instalación:

• BPT13A: Modelo estándar con conexiones roscadas en ángulo a 90° (BSP o NPT).
• BPT13AX: Configuración en ángulo que incorpora un filtro interno de acero inoxidable.
• BPT13UA: Configuración en ángulo equipada con conexión de entrada mediante unión cónica y tuerca de latón.
• BPT13UAX: Configuración en ángulo que combina la entrada con unión desmontable y el filtro cilíndrico interno.

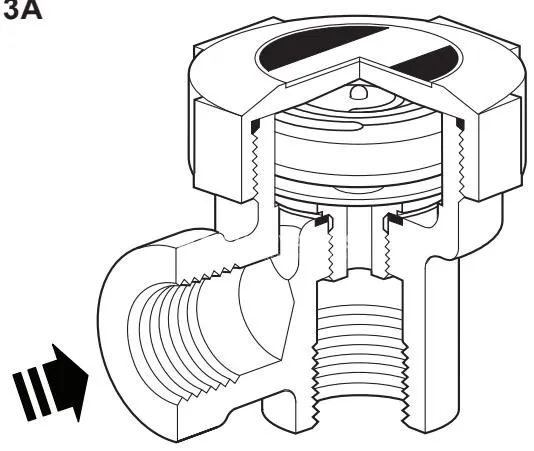

El actuador termostático consiste en una cápsula sellada con un líquido especial de punto de ebullición inferior al del agua. En frío, la cápsula permanece contraída y mantiene la válvula totalmente abierta para desalojar aire sin restricción; al aproximarse el vapor, el líquido interno hierve y expande la cápsula, cerrando herméticamente el orificio de descarga.

Características principales

• Configuración de conexiones a 90°: Resuelve el drenaje en descargas verticales e ingresos en esquina sin incorporar accesorios de fontanería adicionales.
• Cuerpo forjado de latón: Fabricado en latón BS EN 12165 CW 617N para soportar presiones de operación de hasta 13 bar r a 220 °C con clasificación PN16.
• Mantenimiento en línea: Desenroscado directo de la tapa hexagonal para sustituir la cápsula, el muelle, la placa espaciadora, el asiento y el filtro sin desconectar las tuberías.
• Filtro interno de acero inoxidable (AX / UAX): Pantalla de malla ASTM A240 316L que retiene incrustaciones y partículas antes de la zona de cierre.
• Entrada con unión desmontable (UA / UAX): Facilita el montaje y desmontaje en esterilizadores y equipos compactos donde el espacio de giro es limitado.
• Diversidad de llenados de cápsula: Opciones de llenado Estándar (STD, subenfriamiento de ~12 °C), Subenfriado (SUB, ~24 °C) y Próximo al Vapor (NTS, ~4 °C).

Especificaciones técnicas

Límites de presión y temperatura (ISO 6552)

Parámetro	Valor métrico
Diseño de cuerpo	PN16
Presión máxima admisible (PMA)	16 bar r @ 120 °C
Temperatura máxima admisible (TMA)	250 °C @ 7 bar r
Temperatura mínima admisible	-20 °C
Presión máxima de operación (PMO)	13 bar r @ 220 °C
Temperatura máxima de operación (TMO)	250 °C @ 7 bar r
Temperatura mínima de operación	0 °C
Presión de prueba hidráulica en frío	24 bar r

Materiales de construcción

No.	Componente	Material	Norma / Grado
1	Cuerpo	Latón	BS EN 12165 CW 617N
2	Tapa	Latón	BS EN 12165 CW 617N
3	Junta tórica (‘O’ ring)	Caucho fluorado de alto flúor	Grado térmico sintético
4	Cápsula	Acero inoxidable	Estándar industrial
5	Muelle	Acero inoxidable	BS 2056 302 S26
6	Placa espaciadora	Acero inoxidable	BS 1449 304 S16
7	Asiento de válvula	Acero inoxidable	BS 970 431 S29
8	Junta del asiento	Acero inoxidable	BS 1449 304 S11
9	Filtro (AX / UAX)	Acero inoxidable	ASTM A240 316L
10	Tuerca y manguito de unión (UA / UAX)	Latón	BS EN 12165 CW 617N

Dimensiones y pesos (Modelos en ángulo)

Modelo	Medida	A (mm)	B (mm)	C (mm)	D (mm)	E Extracción (mm)	Peso (kg)
BPT13A / AX	1/2”	20	38	53	25	55	0,40
BPT13A / AX	3/4”	27	40	62	25	55	0,45
BPT13UA / UAX	1/2”	20	67	53	25	55	0,50
BPT13UA / UAX	3/4”	27	75	62	25	55	0,55

Nota: Conexiones roscadas disponibles en 3/8”, 1/2” y 3/4” hembra BSP (ISO 7-1) o NPT.

Aplicaciones

• Drenaje de líneas de vapor en cambios de dirección descendentes a 90 grados.
• Autoclaves hospitalarios y esterilizadores con cápsula NTS (~4 °C de subenfriamiento) para evitar anegamientos y evacuar bolsas de aire.
• Hornos de cocción a vapor y recipientes de esterilización con purga rápida inicial.
• Drenaje de serpentines y pequeños intercambiadores de calor con salidas orientadas verticalmente hacia abajo.
• Líneas de retorno de condensado bajo vacío con cápsula SUB (~24 °C de subenfriamiento) para evitar vapor de revaporizado instantáneo.
• Fluidos del Grupo 2 (vapor, aire, agua/condensado) bajo la Directiva Europea de Equipos a Presión 2014/68/EU (Categoría SEP).

Instalación y mantenimiento

Instale Spirax Sarco BPT13A con la cápsula ubicada en un plano horizontal y la tapa orientada hacia arriba. Disponga siempre de un tramo vertical de enfriamiento previo a la trampa para evitar que el condensado caliente interfiera con el ciclo térmico.

• Deje una separación mínima de 55 mm por encima de la tapa para permitir la retirada de los componentes internos.
• Instale válvulas de corte en la entrada y salida para facilitar las intervenciones de mantenimiento.
• En descargas directas a la atmósfera, monte un difusor amortiguador en la salida (consulte TI-P155-02) para mitigar el ruido y la velocidad de eyección.

Repuestos

Asegúrese de despresurizar y enfriar el equipo antes de intervenir. La junta tórica de elastómero fluorado no debe ser expuesta a temperaturas de 315 °C o superiores para evitar su descomposición en ácido fluorhídrico.

Pares de apriete y juegos de recambio

Elemento	Componente	Llave	Par de apriete (N m)
2	Tapa (con junta tórica ‘O’ ring)	50 mm e/caras	50 – 60
2	Tapa (con junta plana - modelos antiguos)	50 mm e/caras	90 – 110
7	Asiento de válvula	17 mm e/caras	35 – 40

Kits de repuestos disponibles:

• Kit de mantenimiento: contiene elementos 3, 4, 5, 6, 7, 8 y 9.
• Juntas tóricas de tapa: 2 paquetes de 3 unidades (elemento 3).
• Juntas planas de tapa (modelos antiguos): paquete de 3 unidades (elemento 3).
• Filtro de repuesto: paquete de 3 unidades con juntas tóricas (elementos 3 y 9).

Especificación para pedidos

Por ejemplo, 1 - purgador de vapor de presión equilibrada Spirax Sarco de ½”, modelo BPT13AX, con conexión roscada BSP, cuerpo de latón con filtro incorporado y cápsula tipo STD, para descargar el condensado a una temperatura 12°C inferior a la temperatura del vapor saturado.
