描述
产品概述

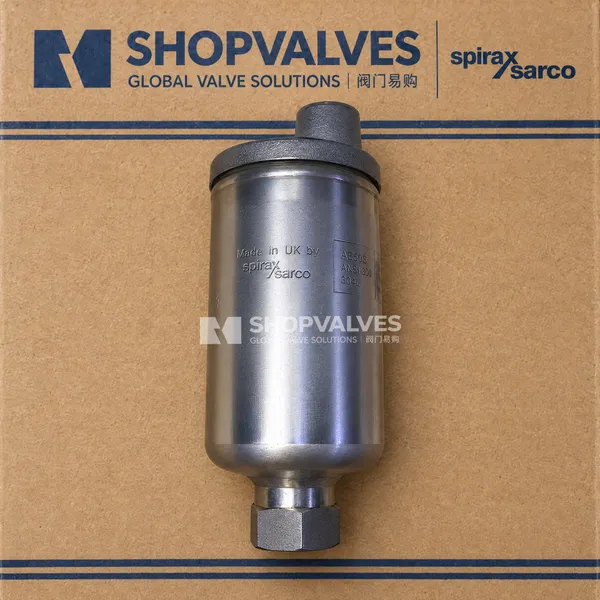

斯派莎克 Spirax Sarco AE50S 液体系统空气和气体自动排放阀专为液体系统设计，用于自动排出管网中的空气与气体。排除这些气体可防止系统气阻并维持流体循环效率。阀体采用 304L 奥氏体不锈钢制造，为全焊接密封结构。该排气阀通过内部浮球机械结构自动运行，无需日常维护。
核心特点
- 304L 奥氏体不锈钢焊接阀体结构。
- 全封闭设计，免维护，不提供备件。
- 符合欧洲压力设备指令 2014/68/EU 要求。
- 阀体、阀盖和进口连接件标配 EN 10204 3.1 材质证书。
- 采用 AISI 316L 奥氏体不锈钢浮子及杠杆机构自动控制排放。
技术规格
| 参数 | 规格 |
|---|---|
| 进口连接 | 3/4” BSP 或 NPT 内螺纹 |
| 出口连接 | 1/2” BSP 或 NPT 内螺纹 |

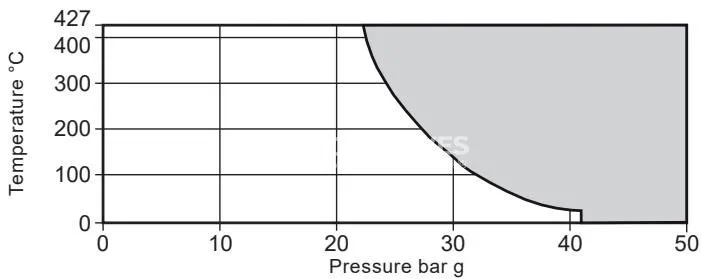

| 阀体设计条件 | ANSI 300 |
| 最大允许压力 (PMA) | 41.4 bar g @ 30 °C |
| 最高允许温度 (TMA) | 427 °C |
| 最低允许温度 | -254 °C |
| 最大工作压力 (PMO) | 41.4 bar g @ 30 °C |
| 最高工作温度 (TMO) | 427 °C @ 23.6 bar g |
| 最低工作温度 | -40 °C (注：英文资料标注为 -60 °C) |
| 最大压差 (ΔPMX) | 30 bar g |
| 设计最大冷态水压试验压力 | 63 bar g |
| 最小液体比重 | 0.65 |

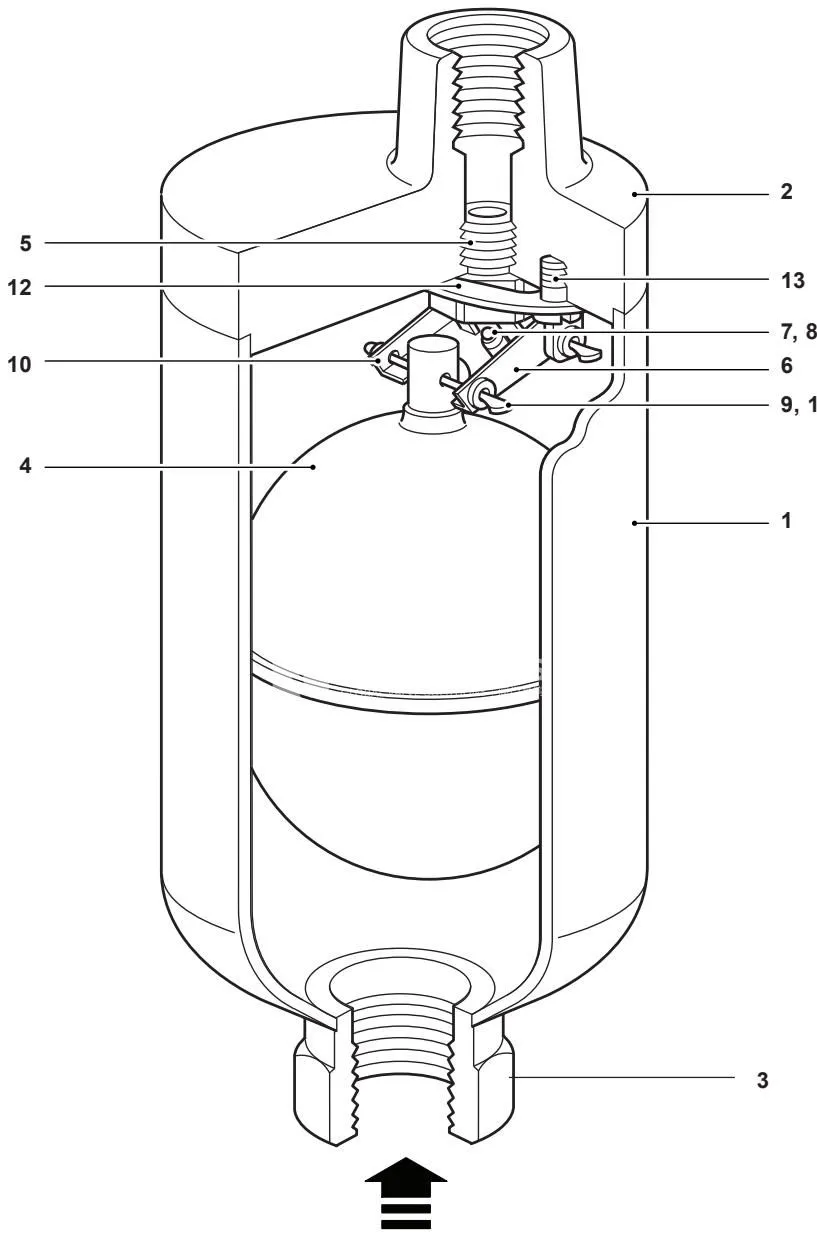

材质规格
| 部件 | 材料 | 标准 |
|---|---|---|
| 阀体 | 奥氏体不锈钢 | ASTM A240 304L |
| 阀盖 | 奥氏体不锈钢 | ASTM A182 304L |
| 进口连接件 | 奥氏体不锈钢 | AISI 304 |
| 浮子 | 奥氏体不锈钢 | AISI 316L |
| 阀座 | 奥氏体不锈钢 | ASTM A276 316 |
| 杆 | 奥氏体不锈钢 | AISI 304 2B |
| 阀锥 | 不锈钢 | X30 Cr 13 |

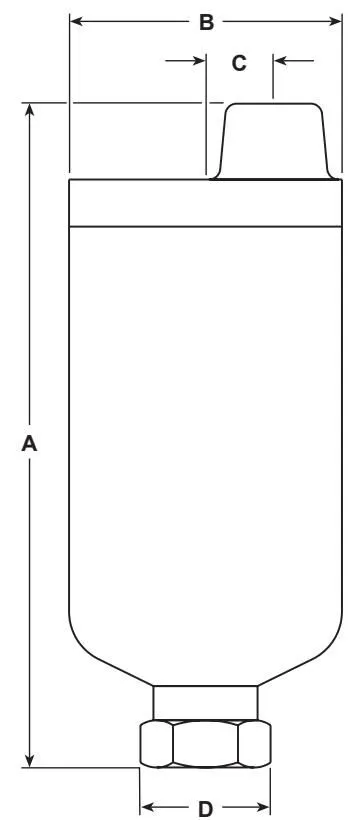

尺寸与重量
| A | B | C | D | 重量 |
|---|---|---|---|---|
| 175 mm | 79 mm | 18.5 mm | 32 (A/F) | 1 kg |
适用范围
- 需要自动排放空气和气体的液体系统。
- 过热水系统（需在排气阀进口前安装 1-2m 的 3/4” 垂直管，且出口管径需考虑闪蒸蒸汽的排放）。
安装与运行

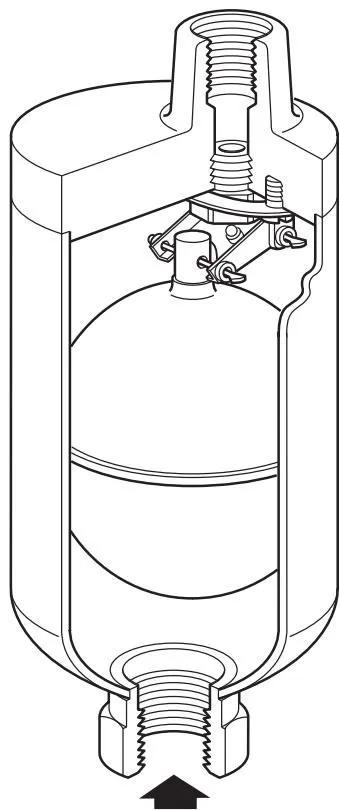

AE50S 自动排气阀必须垂直安装，进口位于底部。启动时，排气阀处于开启状态，允许空气通过主阀排出。当水到达排气阀时，浮子上升，杠杆机构关闭阀门。当更多空气进入排气阀并置换水分时，浮子下降，阀门再次开启。由于自动排气阀在排气时会伴随少量滴水，建议将排水管连接至安全可见的位置或通过破空气阀排水。

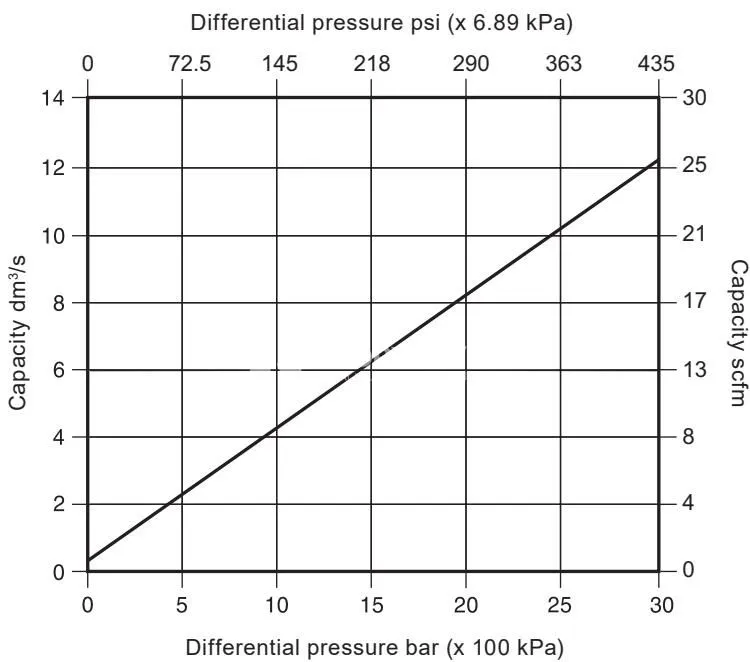

空气排量
排量图表基于 15 °C 的空气。若空气温度不是 15 °C，可用图中的排量乘以修正公式 289 / (273 + T)（T 为实际温度 °C）。通常可假设空气温度等于水温。
