描述
产品概述

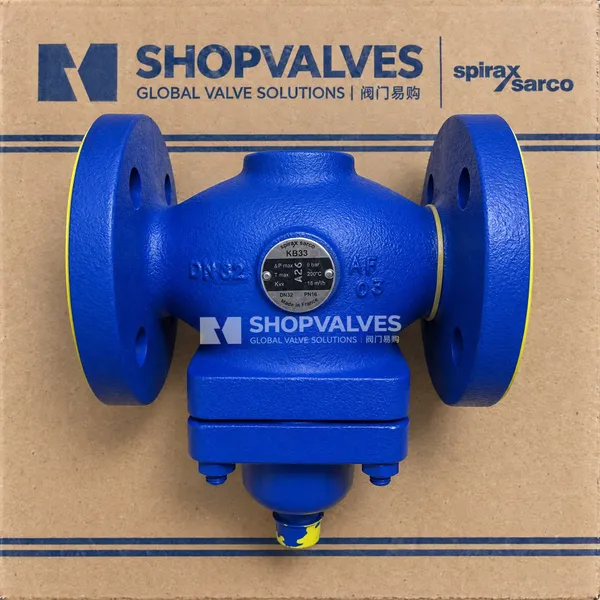

斯派莎克 Spirax Sarco KB33 铸铁自作用控制阀为常开型两通阀。该阀门与斯派莎克 SA 控制系统配合使用，为蒸汽、水及其他第 2 组非危险性流体提供自力式温度控制。
核心特点
- 常开型设计。

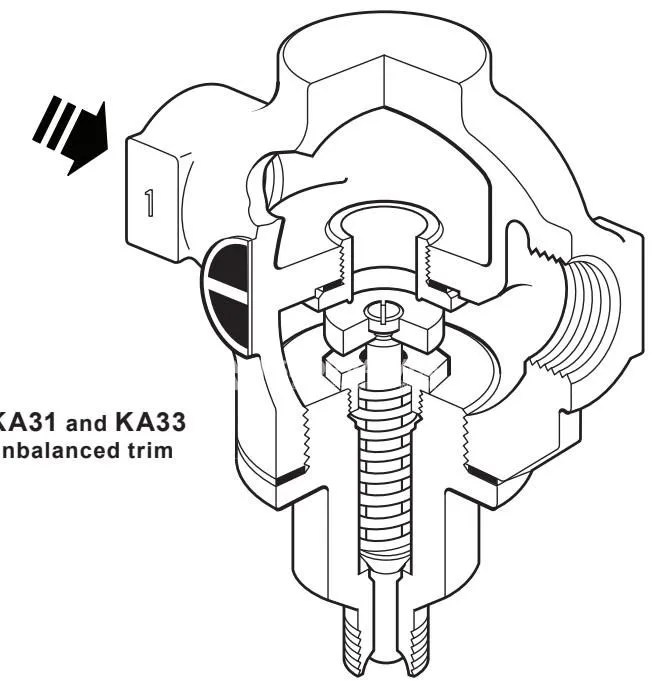

- 磷青铜平衡波纹管使阀门能在高达 10.3 bar 的压差下正常工作。
- 法兰连接符合 EN 1092 PN16 和 BS 10 表 F 标准。
- 完全符合欧洲压力设备指令 2014/68/EU 的要求。
技术规格
| 规格参数 | 数值 |
|---|---|
| 阀体材质 | 铸铁 (DIN 1691 GG 25) |
| 口径 | DN25, DN32, DN40, DN50 |
| 阀体设计条件 | PN16 |

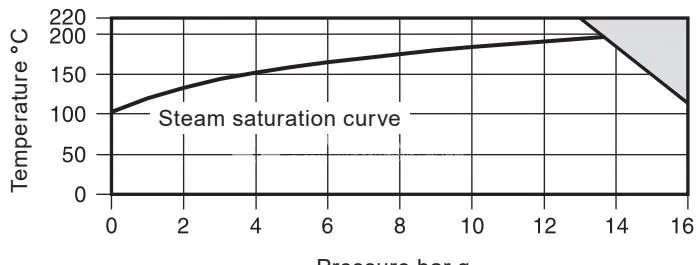

| 最高设计压力 | 16 bar g @ 120°C |
| 最高设计温度 | 220°C @ 13.8 bar g |
| 最低设计温度 | -10°C |
| 最高工作温度 | 220°C |
| 最低工作温度 | 0°C |
| 最大工作差压 | 10.3 bar (DN25), 9.0 bar (DN32), 8.2 bar (DN40), 6.9 bar (DN50) |
| Kv 值 | 9.80 (DN25), 16.48 (DN32), 23.70 (DN40), 34.00 (DN50) |
适用范围
- 与 SA 控制系统组合的自力式温度控制单元。
- 蒸汽和水系统。
- 非危险性流体（第 2 组）控制。

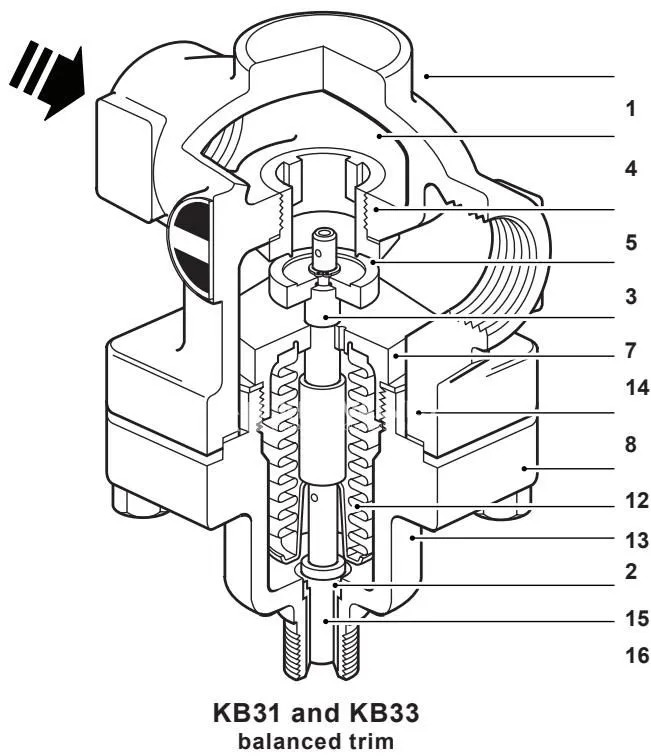

材质与部件
| 部件 | 材质 | 标准 |
|---|---|---|
| 阀体 | 铸铁 | DIN 1691 GG 25 |
| 阀帽 | 铸铁 | DIN 1691 GG 25 |
| 阀芯 | 不锈钢 | BS 970 431 S 29 |
| 阀座 | 不锈钢 | BS 970 431 S 29 |
| 阀座垫片 (DN25) | 低碳钢 | BS 1449 CS 4 |
| 阀座垫片 (DN32-DN50) | 加强型片状石墨 | - |
| 回复弹簧 | 不锈钢 | BS 2056 302 S 26 |
| 阀杆 | 磷青铜 | BS 2874 CZ 121 |
| 波纹管 | 磷青铜 | EN 12449 Cu Sn 6 |

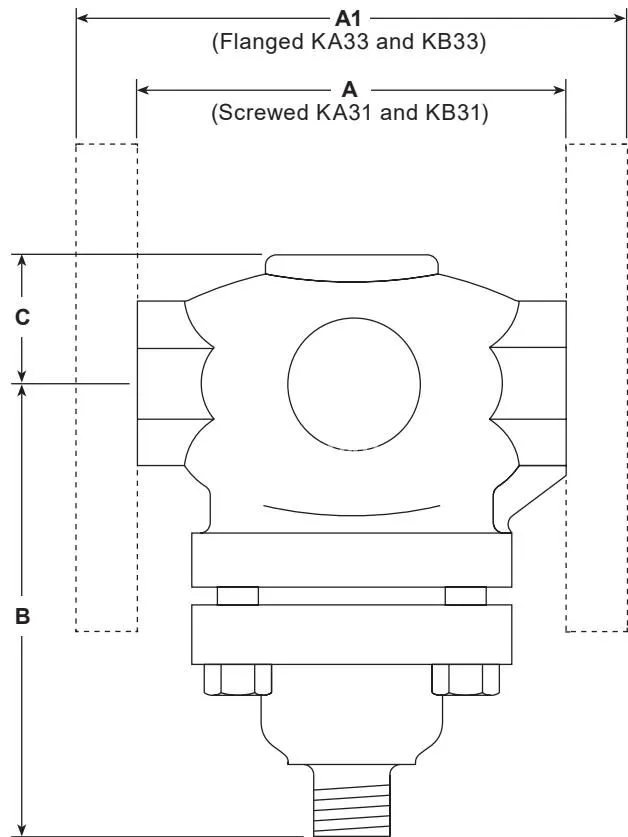

尺寸与重量
| 口径 | PN16 A1 (mm) | BS 10 ‘F’ A1 (mm) | B (mm) | C (mm) | 重量 (kg) |
|---|---|---|---|---|---|
| DN25 | 160 | 157 | 138 | 51 | 5.9 |
| DN32 | 180 | 180 | 152 | 51 | 9.1 |
| DN40 | 200 | 200 | 152 | 62 | 11.2 |
| DN50 | 230 | 230 | 152 | 71 | 13.4 |
