描述
产品概述

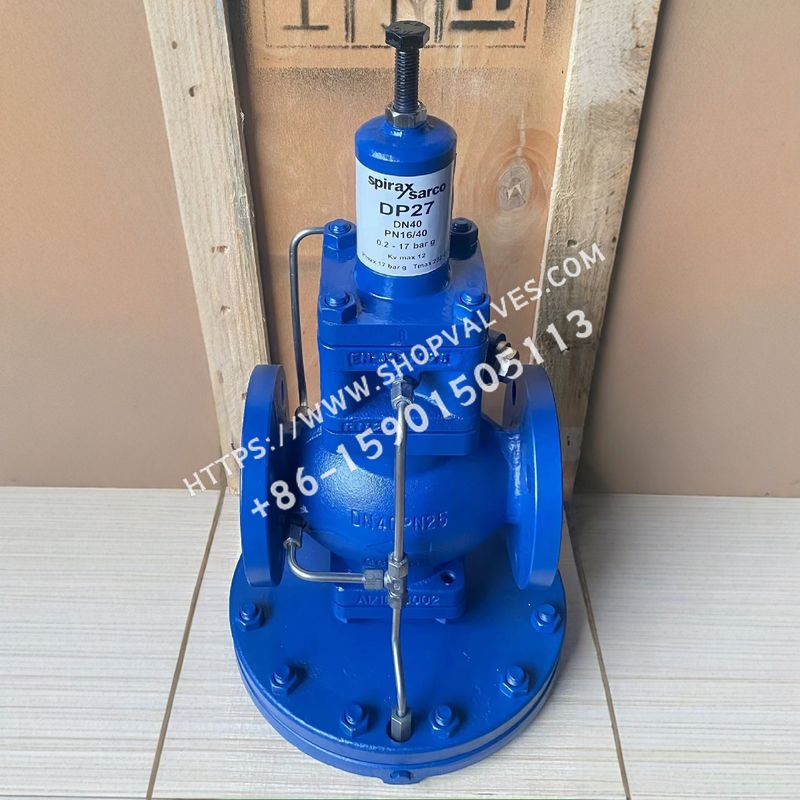

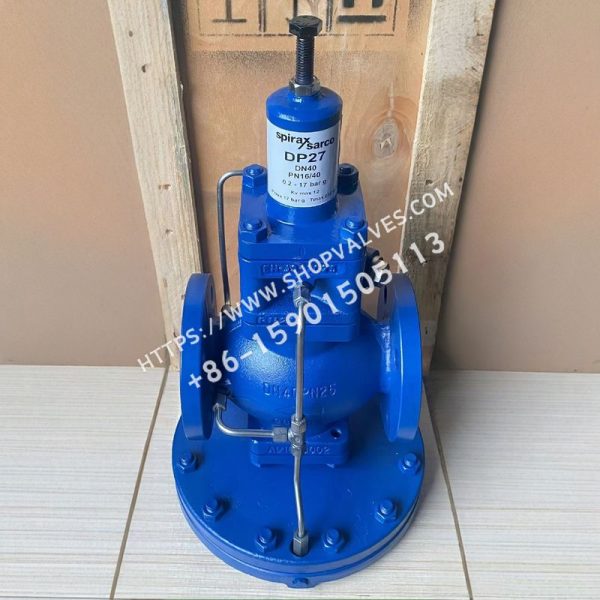

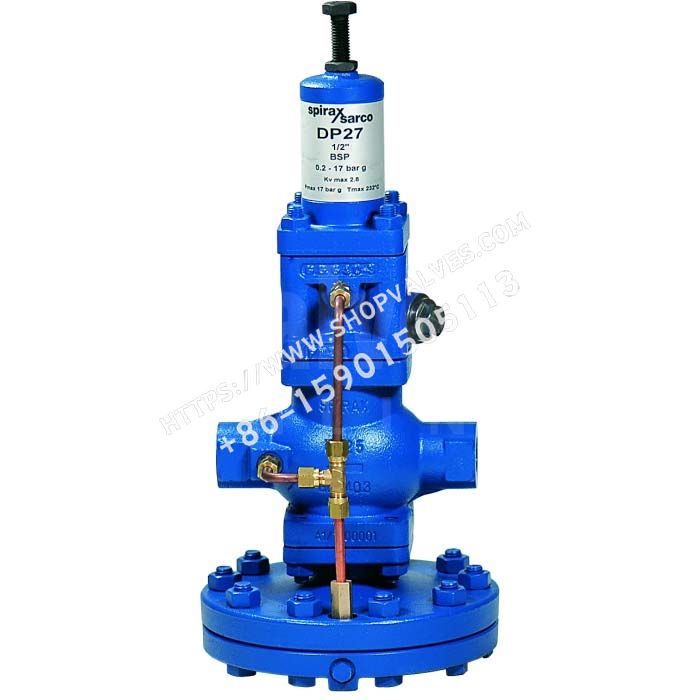

斯派莎克 Spirax Sarco DP27 法兰型导阀型减压阀采用球墨铸铁阀体（DIN 1693 GGG 40.3 / EN JS 1025），专为法兰管道系统设计制造。DP27法兰结构用于蒸汽、压缩空气及工业惰性气体系统，将波动的上游介质压力减至预设的稳定下游工作压力。法兰连接形式能够承受管网安装载荷，提供自DN15LC至DN50的完整通径规格，杜绝螺纹连接在大口径高温工况下可能产生的泄漏隐患；DN15LC 至 DN25 小口径紧凑管路亦可选用 DP27 螺纹连接型减压阀。
核心特点
- 标准法兰涵盖DN15至DN50 EN 1092 PN16与PN25，以及DN25至DN50 BS 10 Table H和ASME 300。
- 可根据需求定制ASME 150（DN15–DN50）、JIS 10/16（DN15–DN50）、BS 10 Table F（DN15–DN20）及ASME 300（DN15）法兰连接。
- 提供DN15LC低排量法兰规格（Kv值为1.0），满足小负荷蒸汽工况精准控制，无需缩小管线通径。
- 兼容DP27E电磁切断型、DP27G/GY气体软密封型、DP27R气动远程控制型以及DP27Y灭菌锅低压控制型变体。
- 阀体设计符合PN25标准，耐压性能经冷态水压测试验证，不带内部件测试压力达38 bar g，安装内部件测试压力达25 bar g。
技术规格
| 规格参数 | 技术数值 |
|---|---|
| 阀体材质 | 球墨铸铁 DIN 1693 GGG 40.3 / EN JS 1025 |
| 公称法兰通径 | DN15LC, DN15, DN20, DN25, DN32, DN40, DN50 |
| 标准法兰连接 | EN 1092 PN16与PN25 (DN15–DN50)；BS 10 Table H与ASME 300 (DN25–DN50) |
| 特殊订购法兰 | ASME 150 (DN15–DN50)；JIS 10/16 (DN15–DN50)；BS 10 Table F (DN15–DN20)；ASME 300 (DN15) |
| 阀体设计等级 | PN25 |
| 最高设计压力 (A-D-E曲线) | 25 bar g @ 120 °C (EN 1092 PN25, ASME 300, BS 10 Table H) |
| 最高设计压力 (A-B-C曲线) | 17.2 bar g @ 40 °C (ASME 150) |
| 最高设计温度 | 232 °C @ 21 bar g |
| 最低设计温度 | -10 °C |
| 饱和蒸汽最高使用压力 | 17 bar g (DP27, DP27R, DP27Y)；10 bar g (DP27E) |
| 压缩空气/气体最高使用压力 | 25 bar g (DP27G, DP27GY) |
| 最高工作温度 | 232 °C @ 21 bar g (DP27, DP27Y)；190 °C @ 10 bar g (DP27E)；120 °C @ 25 bar g (DP27G, DP27GY) |
| 最低工作温度 | 0 °C |
| 最大工作压差 | 17 bar (DP27, DP27R, DP27Y)；25 bar g (DP27G, DP27GY)；10 bar (DP27E) |
| 冷态水压试验压力 | 38 bar g (未装内部件)；25 bar g (装有内部件) |
| 额定容量 ($K_v$ 最大值) | DN15LC: 1.0; DN15: 2.8; DN20: 5.5; DN25: 8.1; DN32: 12.0; DN40: 17.0; DN50: 28.0 |
适用范围
- 工业蒸汽输送总管与锅炉分汽缸减压站，采用EN 1092或ASME标准螺栓法兰对接。
- 医院灭菌锅、高压灭菌设备及关键低压工艺，采用DP27Y法兰减压阀（黄色弹簧调节范围0.2至3.0 bar g）。
- 工业压缩空气与惰性气体主管路，采用DP27G或DP27GY软密封法兰减压阀防止关断泄漏。
- 需远程电气联锁关断的蒸汽支管，采用配置电磁阀组件的DP27E法兰减压阀。
- 需气动信号连续远程控制的蒸汽供应站，采用DP27R法兰减压阀配合调压器操作。
法兰面间距尺寸与重量
DP27、DP27E及DP27Y 法兰尺寸 (mm) 与重量 (kg)
| 口径 | 结构长度 A1 (BS 10 H) | 结构长度 A1 (PN16/25) | 结构长度 A1 (ASME 300) | 结构长度 A1 (BS 10 F) | 结构长度 A1 (ASME 150) | 结构长度 A1 (JIS 10/16) | 宽度 B | 高度 D | 中心高 E | 底部深度 F | 法兰重量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DN15LC | - | 130 | 126.6 | 117 | 120.2 | 122 | 185 | 406 | 276 | 130 | 14.0 |
| DN15 | - | 130 | 126.6 | 117 | 120.2 | 122 | 185 | 406 | 276 | 130 | 14.0 |
| DN20 | - | 150 | - | 133 | 139.4 | 142 | 185 | 406 | 276 | 130 | 14.9 |
| DN25 | 160 | 160 | 160.0 | - | 160.0 | 152 | 207 | 430 | 282 | 148 | 17.2 |
| DN32 | 180 | 180 | 180.0 | - | 176.0 | 176 | 207 | 430 | 282 | 148 | 18.2 |
| DN40 | 200 | 200 | 200.0 | - | 199.0 | 196 | 255 | 475 | 297 | 178 | 30.2 |
| DN50 | 230 | 230 | 230.0 | - | 228.0 | 222 | 255 | 475 | 297 | 178 | 32.2 |
DP27G及DP27GY 法兰尺寸 (mm) 与重量 (kg)
| 口径 | 结构长度 A1 (BS 10 H) | 结构长度 A1 (PN16/25) | 结构长度 A1 (ASME 300) | 结构长度 A1 (BS 10 F) | 结构长度 A1 (ASME 150) | 结构长度 A1 (JIS 10/16) | 宽度 B | 高度 D | 中心高 E | 底部深度 F | 法兰重量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DN15 | - | 130 | 126.6 | 117 | 120.2 | 122 | 185 | 364 | 234 | 130 | 12.8 |
| DN20 | - | 150 | - | 133 | 139.4 | 142 | 185 | 364 | 234 | 130 | 13.7 |
| DN25 | 160 | 160 | 160.0 | - | 160.0 | 152 | 207 | 388 | 240 | 148 | 16.0 |
| DN32 | 180 | 180 | 180.0 | - | 176.0 | 176 | 207 | 388 | 240 | 148 | 17.0 |
| DN40 | 200 | 200 | 200.0 | - | 199.0 | 196 | 255 | 433 | 255 | 178 | 29.0 |
| DN50 | 230 | 230 | 230.0 | - | 228.0 | 222 | 255 | 433 | 255 | 178 | 31.5 |
DP27R 法兰尺寸 (mm) 与重量 (kg)
| 口径 | 结构长度 A1 (BS 10 H) | 结构长度 A1 (PN16/25) | 结构长度 A1 (ASME 300) | 结构长度 A1 (BS 10 F) | 结构长度 A1 (ASME 150) | 结构长度 A1 (JIS 10/16) | 宽度 B | 高度 D | 中心高 E | 底部深度 F | 法兰重量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DN15LC | - | 130 | 126.6 | 117 | 120.2 | 122 | 185 | 296 | 166 | 130 | 13.0 |
| DN15 | - | 130 | 126.6 | 117 | 120.2 | 122 | 185 | 296 | 166 | 130 | 13.0 |
| DN20 | - | 150 | - | 133 | 139.4 | 142 | 185 | 296 | 166 | 130 | 13.9 |
| DN25 | 160 | 160 | 160.0 | - | 160.0 | 152 | 207 | 320 | 172 | 148 | 16.2 |
| DN32 | 180 | 180 | 180.0 | - | 176.0 | 176 | 207 | 320 | 172 | 148 | 16.2 |
| DN40 | 200 | 200 | 200.0 | - | 199.0 | 196 | 255 | 364 | 186 | 178 | 29.2 |
| DN50 | 230 | 230 | 230.0 | - | 228.0 | 222 | 255 | 364 | 186 | 178 | 31.7 |
法兰压力与温度工况限制
法兰减压阀的运行极限严格受连接标准限制：
- A-D-E曲线： 适用于EN 1092 PN25、ASME 300以及BS 10 Table H法兰。在不超过120 °C时最大允许压力为25 bar g；随温度升高降压，至232 °C时降至21 bar g。
- A-B-C曲线： 适用于ASME 150法兰。在40 °C时最大工作压力限制在17.2 bar g，并随温度沿A-B-C曲线折减。
- 型号特殊限制： DP27E法兰型受电磁阀限制，工况上限为10 bar g @ 190 °C（G-G线）。DP27G及DP27GY最高工作温度限制为120 °C @ 25 bar g（F-F-E线）。
法兰规格紧固件与维护参数
拆装与维护DP27法兰阀体需遵循规定的紧固件规格与拧紧力矩：
- 主阀体螺栓螺母（序号25）： 采用BS 4439 Gr. 8.8钢制双头螺栓与BS 3692 Gr. 8螺母。DN15至DN32使用M10 x 25 mm；DN40和DN50使用M12 x 30 mm。
- 弹簧室紧固件（序号7）： DN15至DN32使用M10 x 95 mm螺栓，拧紧力矩40 - 50 N m；DN40和DN50使用M12 x 95 mm螺母，拧紧力矩45 - 55 N m。
- 主隔膜室紧固螺栓（序号28）： DN15至DN32配置10组M12 x 50 mm螺栓；DN40和DN50配置12组M12 x 55 mm螺栓。推荐拧紧力矩为80 - 100 N m（维护组装时预紧75 N m）。
- 主阀座推荐拧紧力矩： DN15LC与DN15（30 mm A/F 外）：110 - 120 N m；DN20（36 mm A/F 外）：140 - 150 N m；DN25（19 mm A/F 内）：230 - 250 N m；DN32（24 mm A/F 内）：300 - 330 N m；DN40（30 mm A/F 内）：450 - 490 N m；DN50（41 mm A/F 内）：620 - 680 N m。
- 主阀开启行程设定： DN15LC、DN15与DN20为2.5 mm；DN25为3.0 mm；DN32为3.5 mm；DN40为4.5 mm；DN50为5.0 mm。
法兰规格备件互换性
法兰阀门在不同公称通径下的备件互换代码如下：
| 备件名称 | 15LC | 15 | 20 | 25 | 32 | 40 | 50 |
|---|---|---|---|---|---|---|---|
| 维修包 | f | f | a | b | c | d | e |
| 主阀隔膜 | a | a | a | b | b | c | c |
| 导阀隔膜 | a | a | a | a | a | a | a |
| 导阀室组件 | a | a | a | a | a | b | b |
| 导阀滤芯 | a | a | a | a | a | a | a |
| 导阀滤网盖垫片 | a | a | a | a | a | a | a |
| PTFE密封 | a | a | a | a | a | a | a |
| 主阀阀芯阀座组件 | a | b | c | d | e | f | g |
| 内置过滤网 | f | f | a | b | c | d | e |
| 主阀回复弹簧 | a | a | a | a | a | c | c |
| 压力调节弹簧 | a | a | a | a | a | a | a |
| 控制管组件 | f | f | a | b | c | d | e |
| 平衡管组件 | f | f | a | b | c | d | e |
| 阀体垫片 | a | a | a | a | a | b | b |
| 弹簧室螺栓螺母组件 | a | a | a | a | a | b | b |
| 主阀体螺栓螺母组件 | a | a | a | a | a | b | b |
| 主隔膜室紧固螺栓螺母 | a | a | a | a | a | b | b |
| 顶杆和隔膜盘组件 | a | a | a | b | b | c | c |
