Описание
Обзор продукта

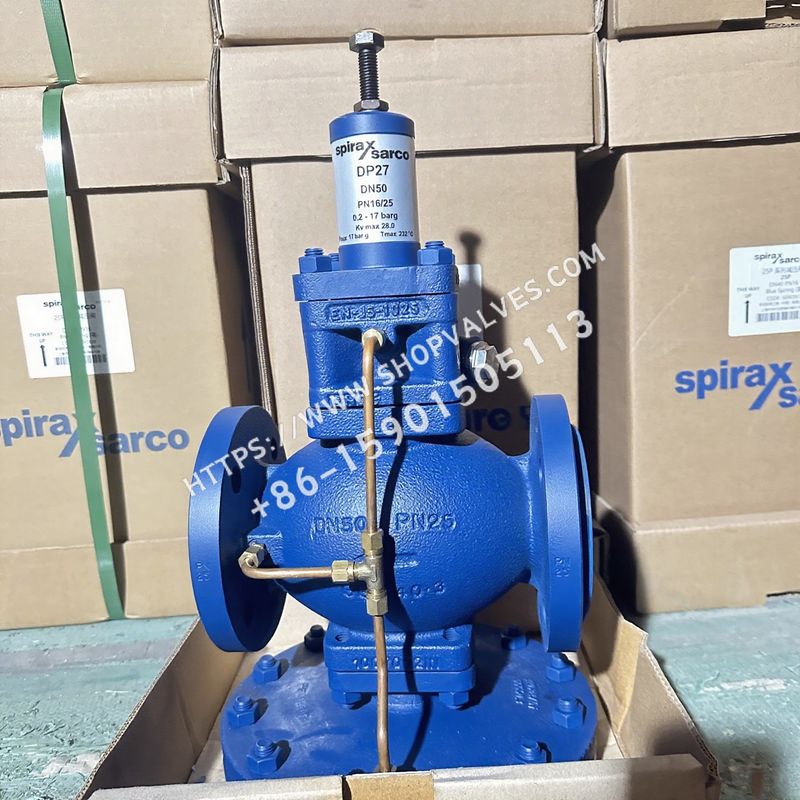

Спиракс Сарко (Spirax Sarco) DP27 фланцевый редукционный клапан с пилотным управлением выпускается в корпусе из высокопрочного чугуна с шаровидным графитом (DIN 1693 GGG 40.3 / EN JS 1025). Клапан предназначен для снижения и стабилизации давления пара, сжатого воздуха и инертных технических газов в трубопроводных системах с фланцевыми соединениями. Фланцевое исполнение воспринимает нагрузки от трубопроводов и выпускается в диапазоне диаметров от DN15LC до DN50, предотвращая утечки, характерные для резьбовых соединений при высоких температурах. Для компактных трубопроводов малых диаметров DN15LC–DN25 доступен резьбовой клапан DP27.
Ключевые особенности
- Стандартные фланцы EN 1092 PN16 и PN25 для типоразмеров DN15–DN50, а также BS 10 Table H и ASME 300 для типоразмеров DN25–DN50.
- Дополнительные варианты исполнения фланцев по запросу: ASME 150 (DN15–DN50), JIS 10/16 (DN15–DN50), BS 10 Table F (DN15–DN20) и ASME 300 (DN15).
- Модификация с пониженной пропускной способностью DN15LC ($K_v = 1.0$) для точного дозирования пара при малых нагрузках.
- Полная совместимость со всеми модификациями серии: электромагнитным DP27E, газовым с мягким уплотнением DP27G/GY, пневматическим DP27R и низконапорным DP27Y.
- Конструкция корпуса класса PN25 с давлением гидроиспытаний на холодной воде до 38 бар изб. без внутренних элементов и до 25 бар изб. в сборе.
Технические характеристики
| Параметр спецификации | Технические данные |
|---|---|
| Материал корпуса | Высокопрочный чугун DIN 1693 GGG 40.3 / EN JS 1025 |
| Номинальные диаметры фланцев | DN15LC, DN15, DN20, DN25, DN32, DN40, DN50 |
| Стандартные фланцы | EN 1092 PN16 и PN25 (DN15–DN50); BS 10 Table H и ASME 300 (DN25–DN50) |
| Фланцы под заказ | ASME 150 (DN15–DN50); JIS 10/16 (DN15–DN50); BS 10 Table F (DN15–DN20); ASME 300 (DN15) |
| Номинальное давление корпуса | PN25 |
| Максимальное расчетное давление (кривая A-D-E) | 25 бар изб. при 120 °C (EN 1092 PN25, ASME 300, BS 10 Table H) |
| Максимальное расчетное давление (кривая A-B-C) | 17.2 бар изб. при 40 °C (ASME 150) |
| Максимальная расчетная температура | 232 °C при 21 бар изб. |
| Минимальная расчетная температура | -10 °C |
| Макс. давление на входе (насыщенный пар) | 17 бар изб. (DP27, DP27R, DP27Y); 10 бар изб. (DP27E) |
| Макс. давление на входе (воздух / газ) | 25 бар изб. (DP27G, DP27GY) |
| Максимальная рабочая температура | 232 °C при 21 бар изб. (DP27, DP27Y); 190 °C при 10 бар изб. (DP27E); 120 °C при 25 бар изб. (DP27G, DP27GY) |
| Минимальная рабочая температура | 0 °C |
| Максимальный перепад давления | 17 бар (DP27, DP27R, DP27Y); 25 бар изб. (DP27G, DP27GY); 10 бар (DP27E) |
| Давление гидроиспытаний на холодной воде | 38 бар изб. (без внутренних деталей); 25 бар изб. (с деталями в сборе) |
| Пропускная способность ($K_v$ макс.) | DN15LC: 1.0; DN15: 2.8; DN20: 5.5; DN25: 8.1; DN32: 12.0; DN40: 17.0; DN50: 28.0 |
Область применения
- Паровые распределительные коллекторы промышленных предприятий с фланцевыми стыками стандарта EN 1092 или ASME.
- Стерилизаторы и автоклавы, требующие точного низкого давления с применением клапанов DP27Y (диапазон настройки 0.2–3.0 бар изб.).
- Трубопроводы сжатого воздуха и технических газов с фланцевыми клапанами с мягким седлом DP27G и DP27GY.
- Узлы с дистанционным аварийным или таймерным отсечением пара на базе фланцевого клапана DP27E с соленоидным управлением.
- Системы с пневматическим дистанционным регулированием давления пара посредством клапанов DP27R.
Размеры между фланцами и масса
Размеры фланцев (мм) и масса (кг) клапанов DP27, DP27E и DP27Y
| Размер | Монтажная длина A1 (BS 10 H) | Монтажная длина A1 (PN16/25) | Монтажная длина A1 (ASME 300) | Монтажная длина A1 (BS 10 F) | Монтажная длина A1 (ASME 150) | Монтажная длина A1 (JIS 10/16) | Ширина B | Высота D | Центр E | Нижняя часть F | Масса с фланцами (кг) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DN15LC | - | 130 | 126.6 | 117 | 120.2 | 122 | 185 | 406 | 276 | 130 | 14.0 |
| DN15 | - | 130 | 126.6 | 117 | 120.2 | 122 | 185 | 406 | 276 | 130 | 14.0 |
| DN20 | - | 150 | - | 133 | 139.4 | 142 | 185 | 406 | 276 | 130 | 14.9 |
| DN25 | 160 | 160 | 160.0 | - | 160.0 | 152 | 207 | 430 | 282 | 148 | 17.2 |
| DN32 | 180 | 180 | 180.0 | - | 176.0 | 176 | 207 | 430 | 282 | 148 | 18.2 |
| DN40 | 200 | 200 | 200.0 | - | 199.0 | 196 | 255 | 475 | 297 | 178 | 30.2 |
| DN50 | 230 | 230 | 230.0 | - | 228.0 | 222 | 255 | 475 | 297 | 178 | 32.2 |
Размеры фланцев (мм) и масса (кг) клапанов DP27G и DP27GY
| Размер | Монтажная длина A1 (BS 10 H) | Монтажная длина A1 (PN16/25) | Монтажная длина A1 (ASME 300) | Монтажная длина A1 (BS 10 F) | Монтажная длина A1 (ASME 150) | Монтажная длина A1 (JIS 10/16) | Ширина B | Высота D | Центр E | Нижняя часть F | Масса с фланцами (кг) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DN15 | - | 130 | 126.6 | 117 | 120.2 | 122 | 185 | 364 | 234 | 130 | 12.8 |
| DN20 | - | 150 | - | 133 | 139.4 | 142 | 185 | 364 | 234 | 130 | 13.7 |
| DN25 | 160 | 160 | 160.0 | - | 160.0 | 152 | 207 | 388 | 240 | 148 | 16.0 |
| DN32 | 180 | 180 | 180.0 | - | 176.0 | 176 | 207 | 388 | 240 | 148 | 17.0 |
| DN40 | 200 | 200 | 200.0 | - | 199.0 | 196 | 255 | 433 | 255 | 178 | 29.0 |
| DN50 | 230 | 230 | 230.0 | - | 228.0 | 222 | 255 | 433 | 255 | 178 | 31.5 |
Размеры фланцев (мм) и масса (кг) клапанов DP27R
| Размер | Монтажная длина A1 (BS 10 H) | Монтажная длина A1 (PN16/25) | Монтажная длина A1 (ASME 300) | Монтажная длина A1 (BS 10 F) | Монтажная длина A1 (ASME 150) | Монтажная длина A1 (JIS 10/16) | Ширина B | Высота D | Центр E | Нижняя часть F | Масса с фланцами (кг) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DN15LC | - | 130 | 126.6 | 117 | 120.2 | 122 | 185 | 296 | 166 | 130 | 13.0 |
| DN15 | - | 130 | 126.6 | 117 | 120.2 | 122 | 185 | 296 | 166 | 130 | 13.0 |
| DN20 | - | 150 | - | 133 | 139.4 | 142 | 185 | 296 | 166 | 130 | 13.9 |
| DN25 | 160 | 160 | 160.0 | - | 160.0 | 152 | 207 | 320 | 172 | 148 | 16.2 |
| DN32 | 180 | 180 | 180.0 | - | 176.0 | 176 | 207 | 320 | 172 | 148 | 16.2 |
| DN40 | 200 | 200 | 200.0 | - | 199.0 | 196 | 255 | 364 | 186 | 178 | 29.2 |
| DN50 | 230 | 230 | 230.0 | - | 228.0 | 222 | 255 | 364 | 186 | 178 | 31.7 |
Температурно-манометрические ограничения фланцевых соединений
Допустимые рабочие параметры зависят от выбранного стандарта фланцев:
- Кривая A-D-E: Действует для фланцев EN 1092 PN25, ASME 300 и BS 10 Table H. Максимальное давление 25 бар изб. сохраняется до температуры 120 °C, снижаясь до 21 бар изб. при 232 °C.
- Кривая A-B-C: Ограничивает параметры для фланцев ASME 150. Максимальное давление составляет 17.2 бар изб. при 40 °C со снижением вдоль кривой A-B-C при росте температуры.
- Ограничения моделей: Клапан DP27E ограничен параметрами 10 бар изб. при 190 °C (линия G-G). Клапаны DP27G и DP27GY ограничены рабочей температурой 120 °C при 25 бар изб. (линия F-F-E).
Крепежные элементы и обслуживание фланцевого корпуса
При обслуживании фланцевого корпуса клапана DP27 применяются следующие спецификации крепежа и моментов затяжки:
- Шпильки и гайки корпуса (поз. 25): Стальные шпильки (BS 4439 Gr. 8.8) и гайки (BS 3692 Gr. 8). Для DN15–DN32 используются шпильки M10 x 25 мм; для DN40 и DN50 — M12 x 30 мм.
- Крепеж колпака пружины (поз. 7): Для DN15–DN32 применяются шпильки M10 x 95 мм с моментом затяжки 40–50 Н·м; для DN40 и DN50 — M12 x 95 мм с моментом 45–55 Н·м.
- Болты мембранной камеры (поз. 28): Для DN15–DN32 используется комплект из 10 болтов M12 x 50 мм; для DN40 и DN50 — 12 болтов M12 x 55 мм. Момент затяжки составляет 80–100 Н·м (при повторной сборке допускается 75 Н·м).
- Моменты затяжки седла главного клапана: DN15LC и DN15 (30 мм A/F нар.): 110–120 Н·м; DN20 (36 мм A/F нар.): 140–150 Н·м; DN25 (19 мм A/F внутр.): 230–250 Н·м; DN32 (24 мм A/F внутр.): 300–330 Н·м; DN40 (30 мм A/F внутр.): 450–490 Н·м; DN50 (41 мм A/F внутр.): 620–680 Н·м.
- Высота подъема клапана: DN15LC, DN15 и DN20: 2.5 мм; DN25: 3.0 мм; DN32: 3.5 мм; DN40: 4.5 мм; DN50: 5.0 мм.

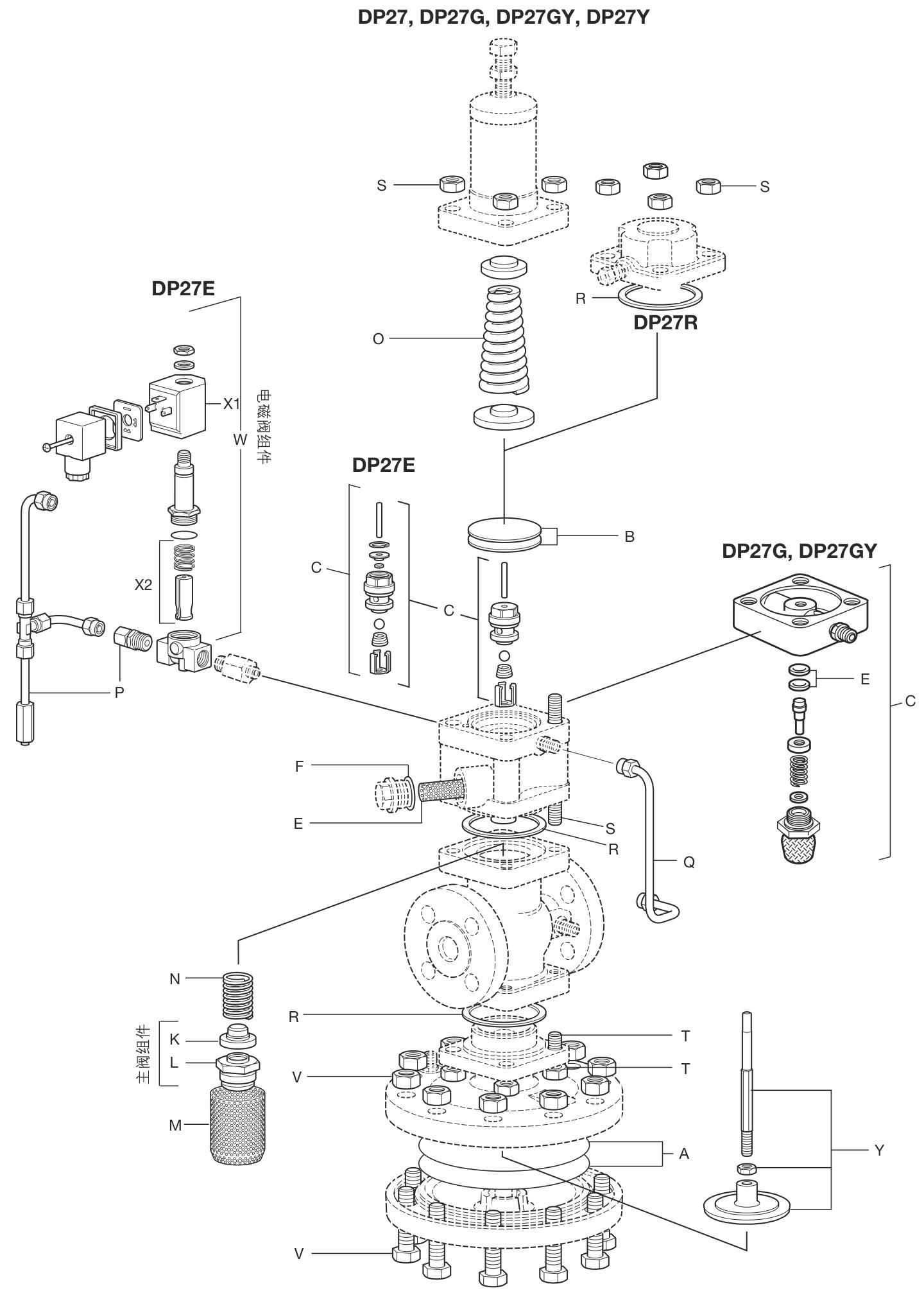

Взаимозаменяемость запасных частей фланцевых клапанов
Таблица соответствия запасных частей для фланцевых модификаций клапана:
| Наименование запасной части | 15LC | 15 | 20 | 25 | 32 | 40 | 50 |
|---|---|---|---|---|---|---|---|
| Ремкомплект | f | f | a | b | c | d | e |
| Главная мембрана | a | a | a | b | b | c | c |
| Мембраны пилотного клапана | a | a | a | a | a | a | a |
| Блок пилотного клапана | a | a | a | a | a | b | b |
| Фильтрующий элемент пилота | a | a | a | a | a | a | a |
| Прокладки крышки фильтра пилота | a | a | a | a | a | a | a |
| Уплотнения PTFE | a | a | a | a | a | a | a |
| Узел главного клапана | a | b | c | d | e | f | g |
| Внутренний фильтр | f | f | a | b | c | d | e |
| Возвратная пружина главного клапана | a | a | a | a | a | c | c |
| Пружина регулировки давления | a | a | a | a | a | a | a |
| Узел импульсной трубки управления | f | f | a | b | c | d | e |
| Узел трубки балансировки | f | f | a | b | c | d | e |
| Прокладка корпуса | a | a | a | a | a | b | b |
| Шпильки и гайки колпака пружины | a | a | a | a | a | b | b |
| Шпильки и гайки корпуса | a | a | a | a | a | b | b |
| Болты и гайки главной мембраны | a | a | a | a | a | b | b |
| Шток и тарелка мембраны | a | a | a | b | b | c | c |
