产品概述

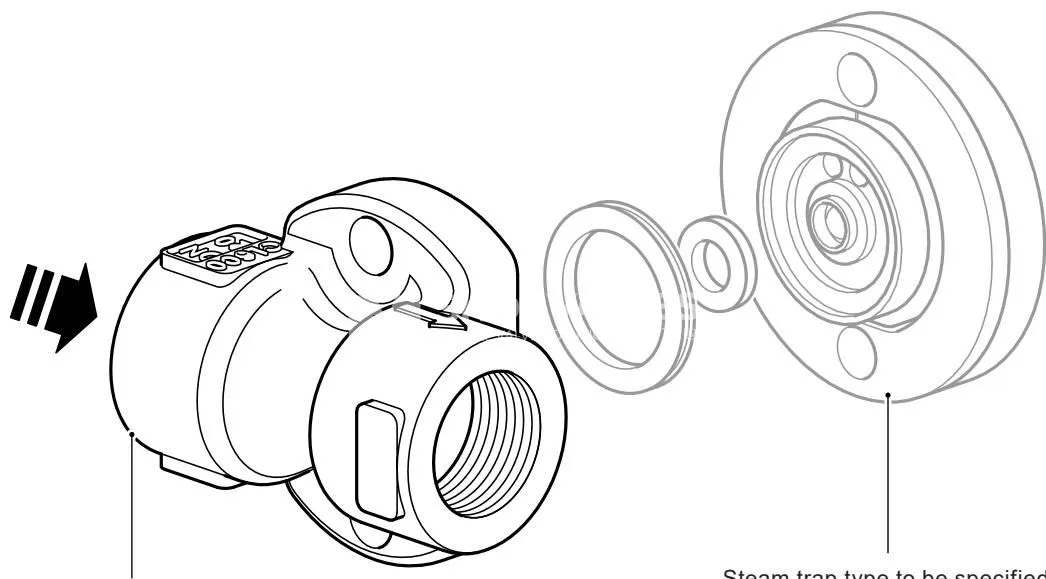

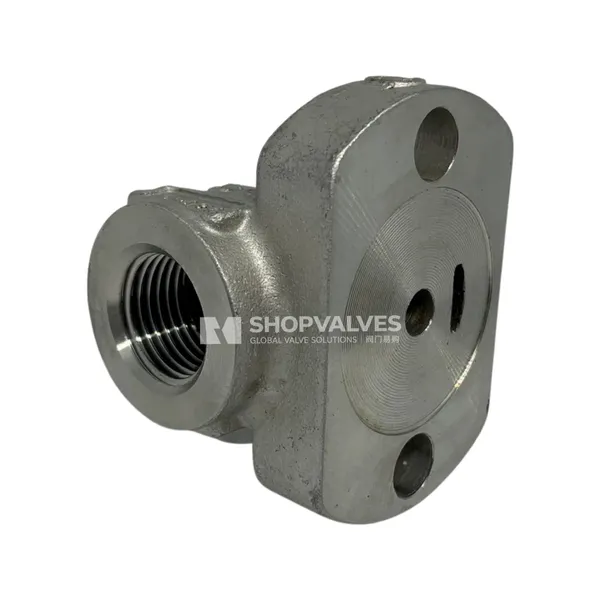

斯派莎克 Spirax Sarco PC10HP 是一款用于万向旋转连接蒸汽疏水阀的 ASME Class 600 管道连接器。PC10HP 永久安装在蒸汽、空气及凝结水管路中，使万向疏水阀能够通过两颗螺栓实现快速拆装与 360° 任意角度旋转定位，在保持疏水阀水平工作姿态的同时避免拆卸主管道，显著缩减停机维护时间。

核心特点

• 管道连接器可直接焊接或旋入管路，疏水阀仅由两颗螺栓固定，拆装更换极为简捷。
• 支持疏水阀在连接端面上进行 360° 全向旋转，确保在水平、垂直或倾斜管线上均能调整至水平工作状态。
• 阀体采用 ASTM A 351 CF8（304 型）奥氏体不锈钢铸造，耐压等级达 ASME Class 600。
• 承载压力高达 99.3 bar g（38 ℃），最高允许使用温度为 425 ℃（56 bar g）。
• 饱和蒸汽工况下最大工作压力达 64 bar g（281 ℃）。
• 满足全真空工况要求，出厂经受高达 149 bar g 的冷态水压强度测试。
• 提供 BSP、NPT 螺纹端及 ANSI B16.11 / BS 3799 Class 3000 承插焊端，并可按需提供法兰连接。

技术规格

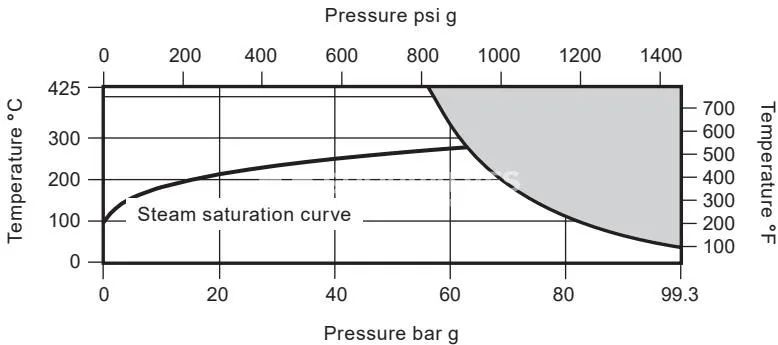

压力与温度工作限制 (ISO 6552)

参数指标	公制数值	英制数值
阀体设计条件	ASME Class 600	ASME Class 600
最大允许压力 (PMA)	99.3 bar g @ 38 °C	1440 psi g @ 100 °F
最高允许温度 (TMA)	425 °C @ 56 bar g	797 °F @ 812 psi g
最低允许温度	0 °C	32 °F
饱和蒸汽最大工作压力 (PMO)	64 bar g @ 281 °C	928 psi g @ 538 °F
最高工作温度 (TMO)	425 °C @ 56 bar g	797 °F @ 812 psi g
最低工作温度	0 °C（低于此温度请咨询斯派莎克）	32 °F
最大工作背压 (PMOB)	不得超过上游压力的 80%	不得超过上游压力的 80%
真空适用性	安全适用于全真空工况	安全适用于全真空工况
最大冷态水压试验压力	149 bar g	2161 psi g

注：若采用法兰连接，连接器的最高设计条件将受法兰等级限制。整套组件的最高运行工况取决于所选配的疏水阀规格。

材质清单

序号	部件名称	材质	规格标准
1	阀体	奥氏体不锈钢 304 型	ASTM A 351 CF8

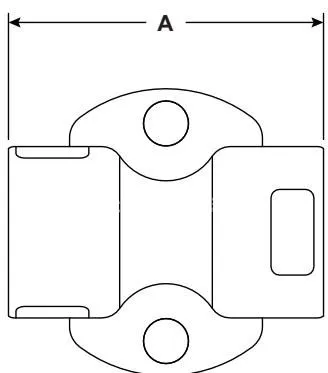

流量与尺寸重量

公称口径	尺寸 A (mm)	重量 (kg)	Kv 值 (m³/h)	Cv (UK)	Cv (US)
DN15 (1/2”)	61.5	0.6	1.1	1.06	1.27
DN20 (3/4”)	73.5	0.7	1.1	1.06	1.27
DN25 (1”)	90.0	0.7	1.1	1.06	1.27

流量系数转换公式：Cv (UK) = Kv × 0.963；Cv (US) = Kv × 1.156。

适用范围

• 蒸汽主管线及伴热管线的凝结水排放
• 高温高压蒸汽冷凝水收集站及回收管网
• 工业压缩空气管线排液
• 配套斯派莎克万向接口疏水阀的紧凑型蒸汽管路系统

配套疏水阀型号

PC10HP 设计用于连接以下斯派莎克万向旋转式蒸汽疏水阀：

• 压力平衡式热静力疏水阀：UBP32、UBP32M
• 热动力型疏水阀：UTD26、UTD30L、UTD30H、UTDS46M、UTD52L
• 倒吊桶式疏水阀：UIB30、UIB45
• 浮球式疏水阀：UFT32、UFT14HC
• 双金属式疏水阀：USM21、USM32

连接螺栓与高密封性缠绕垫片均随选购的疏水阀一同提供。

安装与维护说明

• 安装时流向必须与阀体上铸造的箭头方向一致。介质流动方向可为水平（双向）、垂直或倾斜。
• 除非选配疏水阀的专门说明书另有规定，连接旋转式疏水阀的连接端面必须保持在垂直平面内。
• PC10HP 与疏水阀结合面采用缠绕式垫片密封，安装焊接过程中严禁飞溅物或机械碰撞损坏密封面。
• 管路中须配置截止阀（如 A3S 或 RP31）以便维护；排入密闭回水系统时应在下游安装止回阀以防倒流。
• 承插焊版本应依据 ASME IX 或 BS EN 认可的焊接工艺施焊。
• 安装完成后建议对连接器阀体采取绝热保温措施以减少散热损失并防止烫伤，但严禁保温要求裸露散热的特定疏水阀。
• PC10HP 管道连接器本身不提供任何备件。疏水阀本体维护请参阅相应型号的安装维护手册。
