描述
产品概述

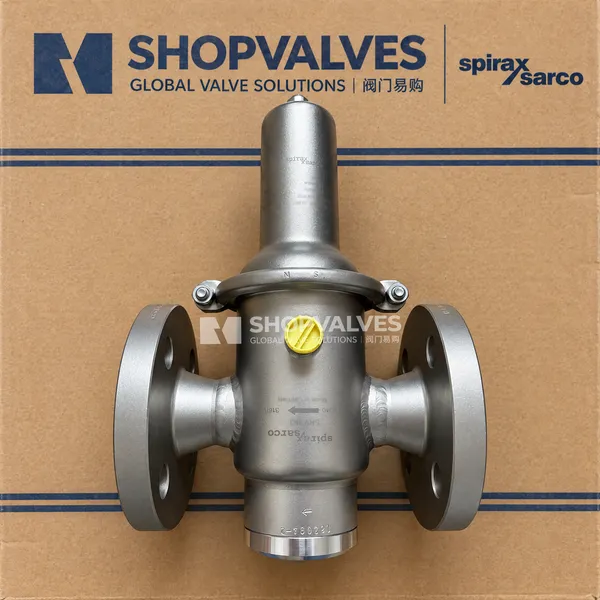

斯派莎克 Spirax Sarco SRV463 是一款采用全不锈钢材质的法兰连接直接作用式减压阀。设备用于洁净蒸汽、工艺气体及液体介质管道，无需外部气源或辅助动力即可稳定调节下游压力。工作时，介质经由外部 1/4” G 压力感应管引入双层膜片上方，与调节弹簧形成平衡，自动调节阀芯开度以保持设定压力稳定。
核心特点
- 阀体及所有过流金属部件均采用 AISI 316L (1.4404)、1.4408、1.4462 和 AISI 316Ti (1.4571) 不锈钢制造。
- 密封结构配备 Fluoraz (FEPM) 软密封阀芯与自带 PTFE 保护层的双层膜片，碳氢化合物工况可选配 FPM 材质。
- 提供符合 EC 1935/2004、EC 2023/2006、EU 10/2011 及 FDA 21 CFR 标准的 Food+ 食品级认证规格。
- 具备 7 种互换控制弹簧压力范围，下游压力调节范围为 0.02 bar g 至 12.00 bar g。
- 允许高减压比，DN15 至 DN25 减压比达 80:1，DN32 至 DN50 减压比达 50:1。
- 阀座关断严密，泄漏量不超过最大 Kv 值的 0.05%。
- 法兰接口符合 EN 1759-1 Class 150、Class 300、EN 1092-1 PN40，以及 ASME Class 150 与 EN 1092-1 PN16 标准。
技术规格
| 参数项目 | Class 150 / PN16 法兰 | PN40 / Class 300 法兰 |
|---|---|---|
| 公称通径 | DN15, DN20, DN25, DN32, DN40, DN50 | DN15, DN20, DN25, DN32, DN40, DN50 |
| 阀体设计条件 | PN16 / Class 150 | PN40 / Class 300 |
| 最大设计压力 | 16 bar g @ 50 °C (Class 150) / 15.2 bar g @ 50 °C (PN16) | 40 bar g @ 50 °C (PN40/Class 300) / 38 bar g @ 38 °C |
| 最高设计温度 | 200 °C @ 12.7 bar g (或 300 °C @ 9 bar g) | 200 °C @ 31.8 bar g (或 300 °C @ 23.2 bar g) |
| 最低设计温度 | -10 °C | -10 °C |
| 饱和蒸汽最高操作温度 | 190 °C @ 11.5 bar g (或 190 °C @ 10.9 bar g) | 190 °C @ 11.5 bar g (或 190 °C @ 10.9 bar g) |
| 液体及气体最高操作温度 | 50 °C @ 16 bar g (或 130 °C @ 12 bar g) | 50 °C @ 40 bar g (或 130 °C @ 30 bar g) |
| 饱和蒸汽最大操作压力 | 11.5 bar g @ 190 °C | 11.5 bar g @ 190 °C |
| 液体及气体最大操作压力 | 16 bar g @ 50 °C | 40 bar g @ 50 °C |
| 最低操作温度 | -10 °C | -10 °C |
| 冷态水压试验压力 | 24 bar g | 60 bar g |
| 感应管连接口 | 1/4” G 螺纹 | 1/4” G 螺纹 |
下游压力设定范围与允许减压比
| 设定范围 (bar g) | 减压比 (DN15–DN25) | 减压比 (DN32–DN50) |
|---|---|---|
| 0.02 - 0.12 | 80:1 | 50:1 |
| 0.10 - 0.50 | 40:1 | 25:1 |
| 0.30 - 1.10 | 30:1 | 18:1 |
| 0.80 - 2.50 | 20:1 | 12:1 |
| 2.00 - 5.00 | 20:1 | 12:1 |
| 4.00 - 8.00 | 20:1 | 12:1 |
| 6.00 - 12.00 | 20:1 | 12:1 |
Kv 流量系数
| 阀门通径 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
|---|---|---|---|---|---|---|
| 20% 偏差时 Kv | 4.0 | 5.6 | 6.4 | 17.6 | 17.6 | 17.6 |
| 最大 Kv | 5.0 | 7.0 | 8.0 | 22.0 | 22.0 | 22.0 |
| 泄漏率 | <= 0.05% 最大 Kv 值 | <= 0.05% 最大 Kv 值 | <= 0.05% 最大 Kv 值 | <= 0.05% 最大 Kv 值 | <= 0.05% 最大 Kv 值 | <= 0.05% 最大 Kv 值 |
尺寸与重量 (法兰连接)
| 通径 | 结构长度 A1 (mm) | 中心到底部 B (mm) |
|---|---|---|
| DN15 | 130 | 76 |
| DN20 | 150 | 76 |
| DN25 | 160 | 76 |
| DN32 | 180 | 90 |
| DN40 | 200 | 90 |
| DN50 | 230 | 90 |
| 设定压力范围 (bar g) | 高度 C (mm) | 膜片外径 ∅D (mm) |
|---|---|---|
| 0.02 - 0.12 | 300 | 360 |
| 0.1 - 0.5 | 300 | 264 |
| 0.3 - 1.1 | 300 | 200 |
| 0.8 - 5.0 | 235 | 138 |
| 4.0 - 12.0 | 235 | 138 |
| 通径规格 | 重量: 0.02-0.12 bar (kg) | 重量: 0.1-0.5 bar (kg) | 重量: 0.3-1.1 bar (kg) | 重量: 0.8-12 bar (kg) |
|---|---|---|---|---|
| DN15 - DN25 (法兰) | 15.3 | 8.9 | 7.9 | 4.9 |
| DN32 - DN50 (法兰) | 18.4 | 12.0 | 11.0 | 8.0 |

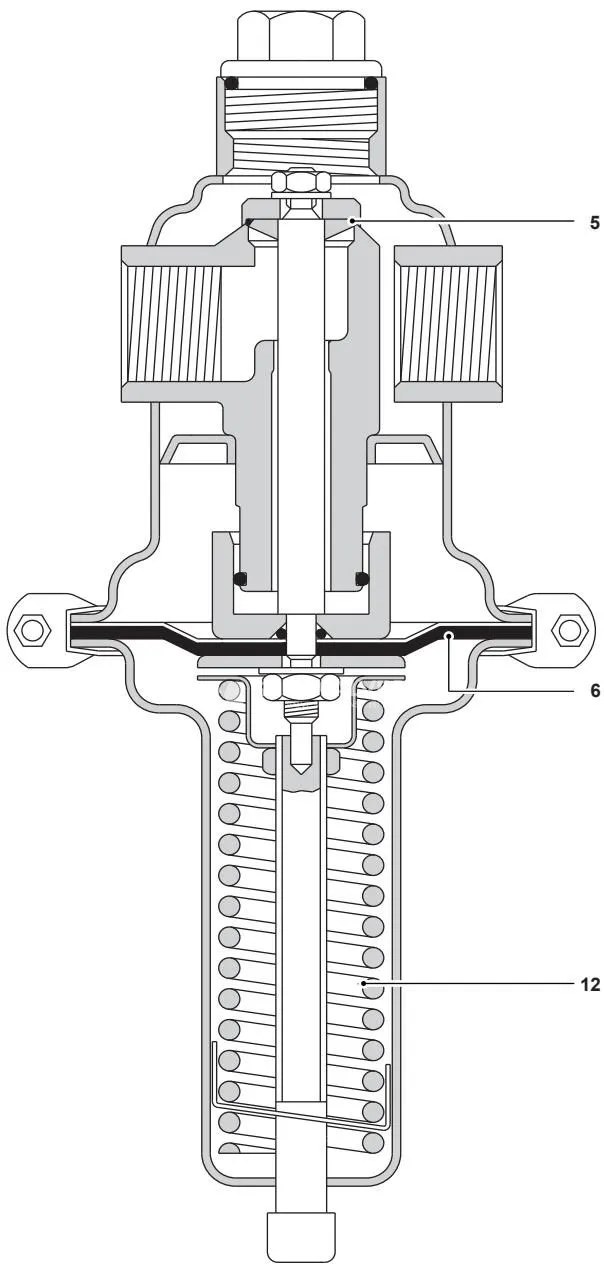

材质配置
| 序号 | 零件名称 | 材质 | 材料号 (Werkstoff) | AISI 规格 |
|---|---|---|---|---|
| 1 | 阀体 | 不锈钢 | 1.4404 | 316L |
| 2 | 弹簧室 | 不锈钢 | 1.4404 | 316L |
| 3 | 顶盖 | 不锈钢 | 1.4571 | 316Ti |
| 4 | 阀座 | 不锈钢 | 1.4404 | 316L |
| 5 | 阀芯 | 不锈钢 | 1.4404 | 316L |
| 6 | 膜片 | EPDM/PTFE | - | - |
| 7, 8, 9 | ‘O’ 型圈 | FEPM (Fluoraz) | - | - |
| 10 | 活塞 | 不锈钢 | 1.4571 | 316Ti |
| 11 | 上弹簧支承 | 不锈钢 | 1.4571 | 316Ti |
| 12 | 弹簧 | 不锈钢 | 1.4310 | 301 |
| 13 | 调节螺栓 | 不锈钢 | 1.4404 | 316L |
| 14 | V 型卡箍 | 不锈钢 | AISI 300 系列 | - |
| 15 | 法兰 | 不锈钢 | 1.4404 | 316L |
| 16 | 软密封 | FEPM (Fluoraz) | - | - |
| 17 | 弹簧夹 | 不锈钢 | 1.4301 | 304 |
适用范围
- 洁净蒸汽管道与分配管网
- 离心机气体及液体供应支管
- 冷冻干燥机与冻干系统
- 高压灭菌器及各类消毒设备
- 工艺储罐与反应罐压力控制
- 工业与洁净蒸汽加湿器
- 食品加工设备与厨房蒸汽加热管线
安装与选型要求
斯派莎克 Spirax Sarco SRV463 必须水平安装在管道上。用于蒸汽工况时，弹簧室与调节螺栓必须朝下安装在管道下方，以使冷凝水积存于膜片腔并防止高温损坏膜片。蒸汽上游管线必须装设集水槽或汽水分离器并配备疏水阀组。
安装规范要点：
- 阀门前后切断阀距离减压阀至少 10 倍管径，不得将管道热膨胀或支撑不足产生的外部应力传递至阀体。
- 管道变径必须使用偏心异径管，防止局部积存凝结水。
- 阀门入口侧应水平侧装过滤器，避免滤网腔底部积水缩减流通截面。
- 1/4” 压力感应管必须连接在减压阀下游至少 15 倍管径的直管段，且距离最近的管件（如三通、阀门）至少 10 倍管径。
- 蒸汽系统感应管应向管道方向向上倾斜布置。若下游设定压力小于 0.1 bar g，感应管路上必须加装水封罐。
- Food+ 卫生级应用在初次投入使用前，系统终端必须执行合规的在线清洗 (CIP) 程序。
维护与备件配置
执行维护作业前必须切断阀门前后隔离阀与感应管阀门，待阀体冷却至常温后，逆时针完全旋松调节螺栓以释放弹簧预紧力。
可供备件
- 膜片和 ‘O’ 型圈组件：包含膜片 (6)、内部 ‘O’ 型圈 (7, 8, 9) 及阀芯软密封 (16)。
订购备件时请注明公称通径、型号代码（SRV463 或 SRV463S）、弹簧设定压力范围以及是否为 Food+ 认证版本。Food+ 阀门维护完成后必须重新执行 CIP 清洗循环。
